防雷接地安装VIP免费

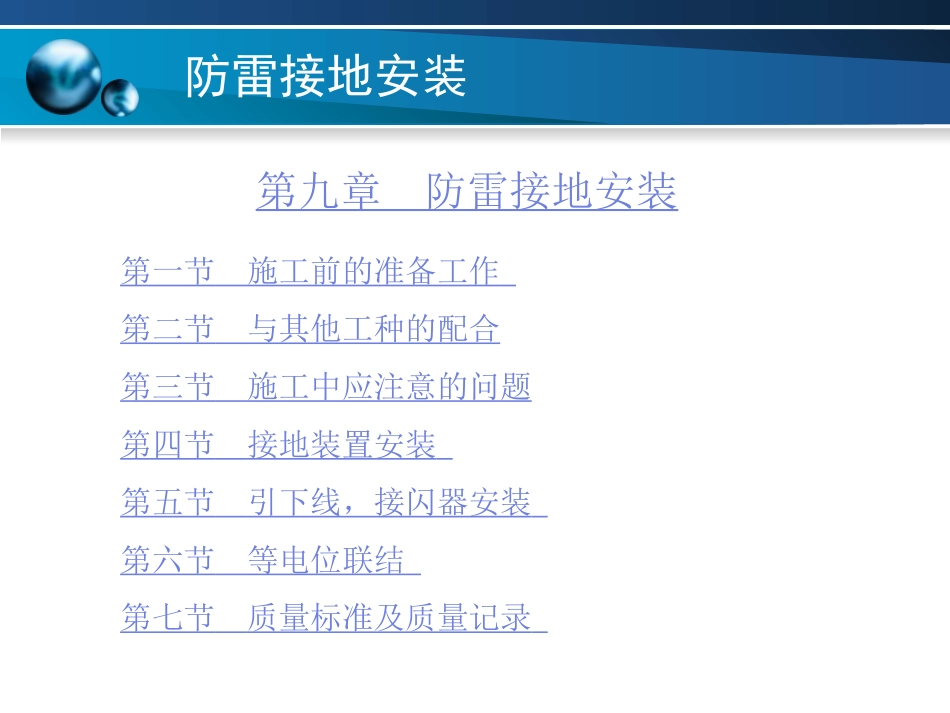

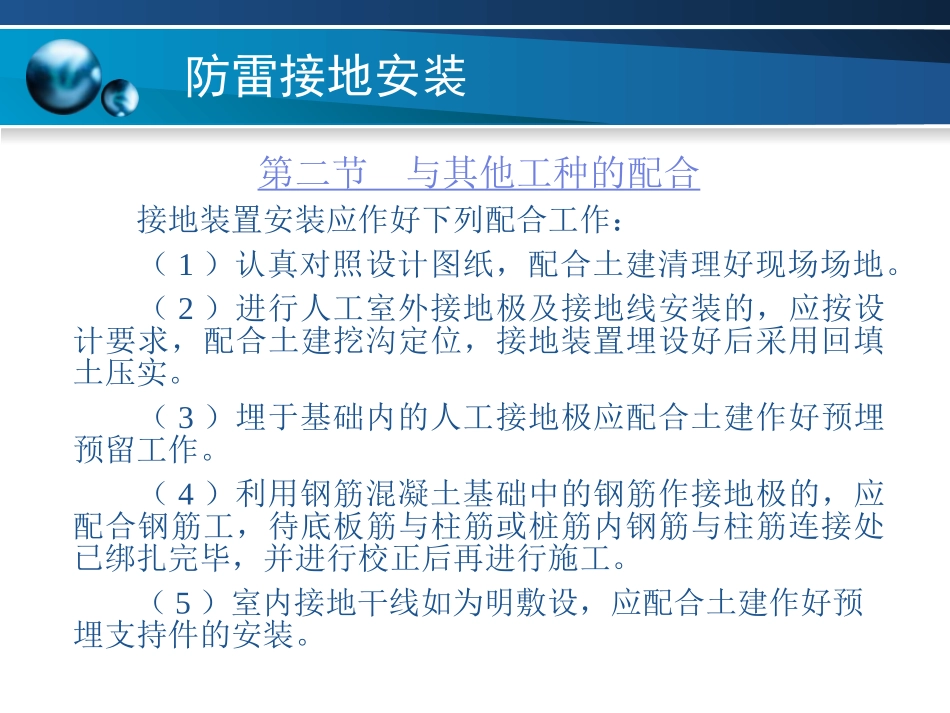

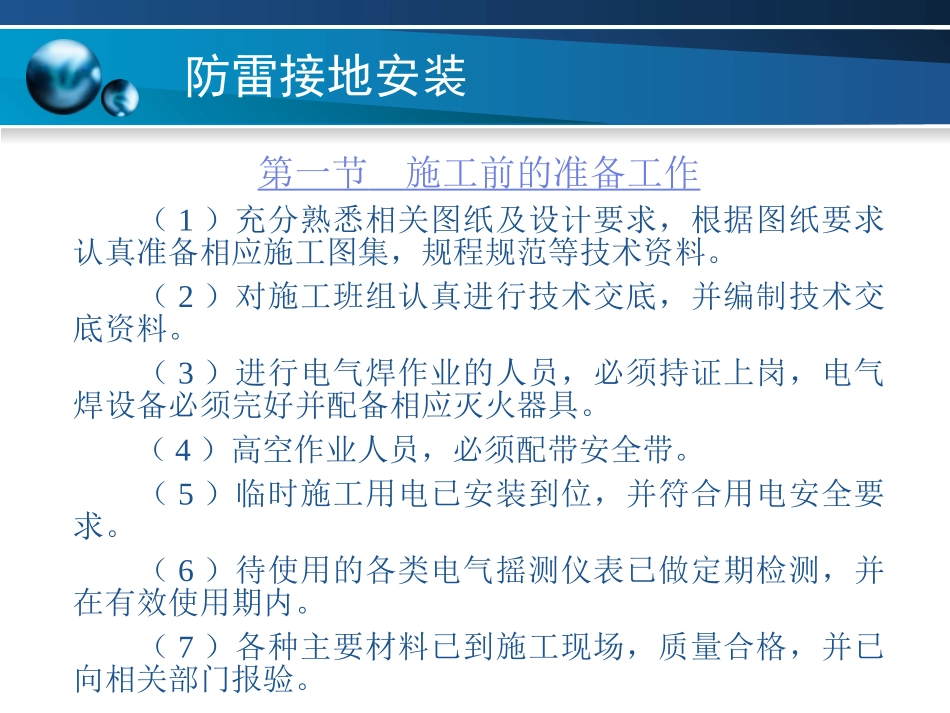

防雷接地安装第九章防雷接地安装第一节施工前的准备工作第二节与其他工种的配合第三节施工中应注意的问题第四节接地装置安装第五节引下线，接闪器安装第六节等电位联结第七节质量标准及质量记录防雷接地安装第一节施工前的准备工作（1）充分熟悉相关图纸及设计要求，根据图纸要求认真准备相应施工图集，规程规范等技术资料。（2）对施工班组认真进行技术交底，并编制技术交底资料。（3）进行电气焊作业的人员，必须持证上岗，电气焊设备必须完好并配备相应灭火器具。（4）高空作业人员，必须配带安全带。（5）临时施工用电已安装到位，并符合用电安全要求。（6）待使用的各类电气摇测仪表已做定期检测，并在有效使用期内。（7）各种主要材料已到施工现场，质量合格，并已向相关部门报验。防雷接地安装第二节与其他工种的配合接地装置安装应作好下列配合工作：（1）认真对照设计图纸，配合土建清理好现场场地。（2）进行人工室外接地极及接地线安装的，应按设计要求，配合土建挖沟定位，接地装置埋设好后采用回填土压实。（3）埋于基础内的人工接地极应配合土建作好预埋预留工作。（4）利用钢筋混凝土基础中的钢筋作接地极的，应配合钢筋工，待底板筋与柱筋或桩筋内钢筋与柱筋连接处已绑扎完毕，并进行校正后再进行施工。（5）室内接地干线如为明敷设，应配合土建作好预埋支持件的安装。防雷接地安装防雷引下线安装应作好如下配合：（1）利用柱子主筋作引下线时，应配合钢筋工，待钢筋绑扎完毕并校正后方可进行施工。（2）暗敷在粉刷层内的引下线，应待脚手架搭设好，达到上人操作条件时进行安装。（3）明装引下线应配合土建外装修完成后，脚手架未拆除前进行施工。接闭器安装应作好如下配合：（1）随着主体结构工程完毕，接地装置及引下线同时完成，并配合屋面施工作好避雷针、避雷网的支持件预埋安装。（2）配合土建女儿墙抹灰，屋面防水施工完成后进行避雷针，避雷网的安装。防雷接地安装等电位安装应作好如下配合：（1）等电位端子板（箱）的预留端子，根据设计要求，配合土建正确预留，待土建墙面抹灰刮白结束后再安装端子板（箱）。（2）室内卫生间，厨房及需要安装等电位联结的房间，应配合土建及其他安装工种进行正确预留安装。（3）金属门窗，幕墙等电位联结应配合土建及门窗，幕墙位置正确预留预埋，在墙面装饰层或抹灰层施工前连接安装完毕。防雷接地安装第三节施工中应注意的问题（1）防雷接地与交流工作接地，直流工作接地，安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。（2）垂直接地体坑内，水平接地体沟内宜用低电阻率土壤回填并分层夯实，不允许用灰渣或建筑垃圾作回填土。（3）防雷接地采用焊接的，焊接处焊缝应饱满，并有足够的机械强度，不得有灰渣，咬肉、裂纹、虚焊、气孔等缺陷，焊接处应将药皮敲掉，刷沥青做防腐处理。防雷接地安装（4）搭接部位较多时，每完成一处应用油漆涂上标记，便于施工人员检查。（5）接地装置安装完后，应及时摇测接地电阻是否达到设计要求，如达不到要求应及时与设计部门协商，修改设计方案。（6）密切与当地防雷监管部门取得联系，自觉接受防雷监管部门的监督管理。（7）施工中随时做好隐蔽记录，接地电阻测试记录。防雷接地安装第四节接地装置安装一、材料质量要求（1）所选用的角钢，钢管，扁钢及园钢等应根据设计采用冷镀锌或热镀锌材料。（2）材料应有材质检验证明及产品出厂合格证。（3）接地装置按照机械强度要求时导体的最小尺寸应符合表9.4-1所列规格。（4）埋入土壤的接地线，其截面见表9.4-2。防雷接地安装种类规格及单位地上地下屋内屋外圆钢直径mm688/10扁钢截面mm2244848厚度mm344角钢厚度mm22.54钢管管壁厚度mm2.52.53.5/2.5注：1、地下部分圆钢的直径，其分子、分母数据分别对应于架空线路和发电厂，变电所的接地装置；2、地下部分钢管的壁厚，其分子，分母数据分别对应于埋于土壤和埋于室内素混凝土地坪中；3、架空线路杆塔的接地极引出线，其截面不应小于50mm2，并应热镀锌。表9.4-1接地装置导体的最小尺寸防雷接地安装用机械方法的没用机械方法保护的有腐蚀保护的...
