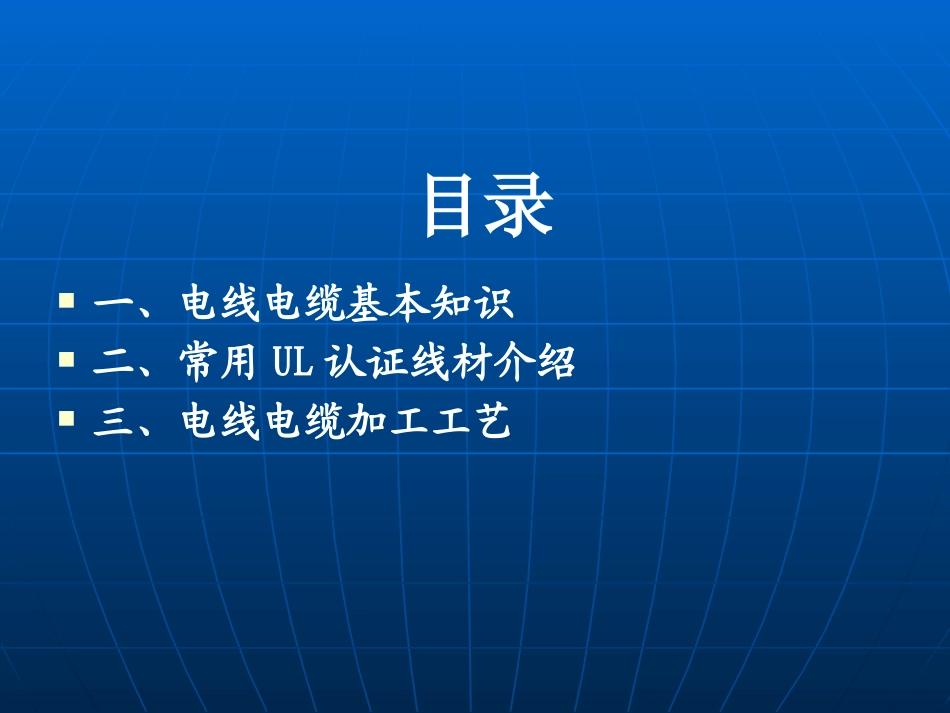

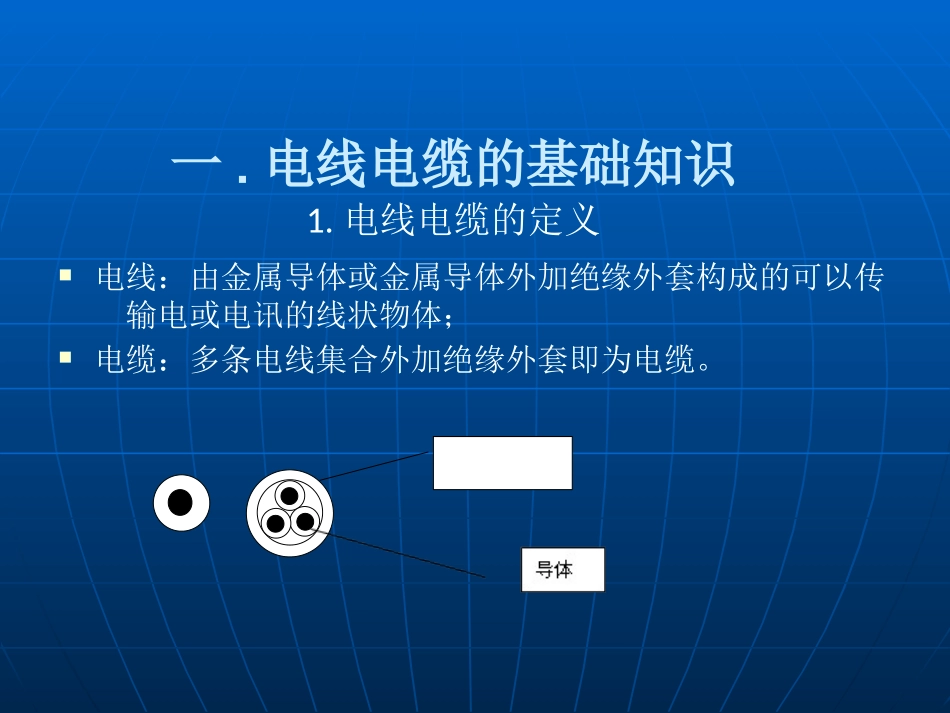

线材规格及方式MOLEY2018.06.04一、电线电缆基本知识二、常用UL认证线材介绍三、电线电缆加工工艺目录一.电线电缆的基础知识电线：由金属导体或金属导体外加绝缘外套构成的可以传输电或电讯的线状物体；电缆：多条电线集合外加绝缘外套即为电缆。绝缘外套1.电线电缆的定义2.电线的种类电子线电源线喇叭线电话线电脑线多芯线同轴线隔离线电力电缆汽车用高低压花线漆包线PU曲线及其它特殊电线电缆。3.线材的结构电子线1、电子线结构简单，只有导体和绝缘两部分组成。电子线的材质1、导体：主要是裸铜（copper),也有部分线材使用镀锡铜；2、绝缘：主要是聚氯乙烯（PVC)电子线的区别5绝缘芯线电子线结构示意图类别1061100716721015耐温等级80℃80℃105℃105℃绝缘厚度0.23mm0.41mm0.70mm0.82mm绝缘材质SR-PVCPVCPVCPVC耐压等级300V300V300V600V3.线材的结构电源线电源线的结构较电子线要复杂，出现了护套和充麻。在线材结构中，一般将不与导体直接接触的绝缘叫护套。充麻（PP）：辅助成型，提高线材抗拉强度。线材采用充实成型时可不使用充麻，但芯线必须经过过粉工艺处理。电源线的芯线电源线的芯线可以有二芯和三芯或者更多。6导体护套绝缘充麻电源线结构示意图4.生产电线电缆的原材料1.导体裸铜（BC），镀锡铜（TC），铜包钢（TCCS），铜箔丝，铝（AL），漆包铜裸铜：无氧铜（99.9%），再生铜，硬铜，软铜，半硬铜，平角铜镀锡铜：先绞后镀，先镀后绞2.绝缘体：PVC，PE（HDPE，LDPE），PP，PU，橡胶，硅胶，及漆包线用的PVF，DD，SSDD-NY，PVB，APB。74.生产电线电缆的原材料1、铜箔丝一条铜箔条(由铜丝压扁)绕包在聚脂纤维上成一股﹐然后四股正规绞合而成。铜箔丝弹性﹐柔软性和弯折强度好﹐因含有纤维芯,易吸潮及氧化变黑。主要用做电话曲线和游戏机线的导体。2、裸铜线裸铜线具有高导电率,但在高温下易氧化。有单根(或实心)裸铜线和绞合裸铜线之分。绞合的目的是保持导体柔软3、镀锡铜线用热镀或电镀方式将金属锡镀于铜导体表面﹐以防止铜腐蚀/变色﹐及使导体更易焊接。分为单根(或实心)镀锡铜线和绞合。绞合的目的是保持导体柔软。4、裸绞镀铜线主要用于电子线上﹐一方面便于焊锡﹐另一方面由于导体较硬,不易弯曲﹐便于插到印刷电路板上面。5、镀绞镀铜线主要用于电子线上﹐性能同裸绞镀铜线﹐锡层附着性优于裸绞镀铜线84.生产电线电缆的原材料6、镀银铜线相对于镀锡铜线主要增加导体的导电性能﹐(导电性能亦优于裸铜线)﹐耐氧化性(耐热性)好。加工方式与镀锡铜线相同分为单根﹐(或实心)镀锡铜线和绞合。绞合的目的是保持导体柔软。7、铜包钢铜材包覆在钢芯上制成既有铜的高导电性能又具有钢的高机械强度。铜包钢﹐﹐线可用于电力传输和电话线路的架空线用于微波线路与铜线具有同样的传输效果﹔﹔在山区寒冷地带及农村用作架空电话线时能承受冰冻负荷和大风冲击架设跨距比﹐﹐铜线大一倍。另有镀银铜包钢导体主要是提高导体的导电性能耐腐蚀性及耐氧化﹐﹐性(耐热性)。8、聚氨脂漆包线强度好且特别柔软,主要用于耳机线或电机上。目的是减小耳机线的外形尺寸从而﹐减少耳机线整体重量保证强度柔软或做为电机绕组线。﹐﹑﹔94.生产电线电缆的原材料109.PVC聚氯乙烯(PVC)塑料是以聚氯乙烯树脂为基础的多组份混合材料根据各种电线电﹐缆的要求在﹐PVC配方中配入有可塑剂安定剂填充剂耐燃剂加工助剂﹐﹐﹐﹐(润滑剂)﹐紫外线吸收剂着色剂和特殊用途添加剂等物质，﹐主要用于绝缘和护套（主要有70、80、90、105度四个温度等级）。基本判定方法：燃烧时，黄色火焰，黑烟，底边有火焰呈绿色，恶臭。10.PE聚乙烯具有优良的电绝缘性(介电常数及介质损耗角正切tgδ都很小)﹐良好的化学稳定性很低的透气性和较小的吸水性比重小无毒性并有良好的塑性易﹐﹐﹐﹐﹐于加工成型。主要用于通讯电缆绝缘。基本判定方法：表面比较光滑，燃烧时，火焰上黄下蓝，滴落，有轻微的蜡烛味。11.PP聚丙烯的外观呈白色蜡状固体较透明无毒吸水性小仅为﹐﹐﹐﹐0.03-0.04%﹐可燃。比重为0.91﹐是目前常用塑料中最小的一种。主要用于芯线绝缘.基...
