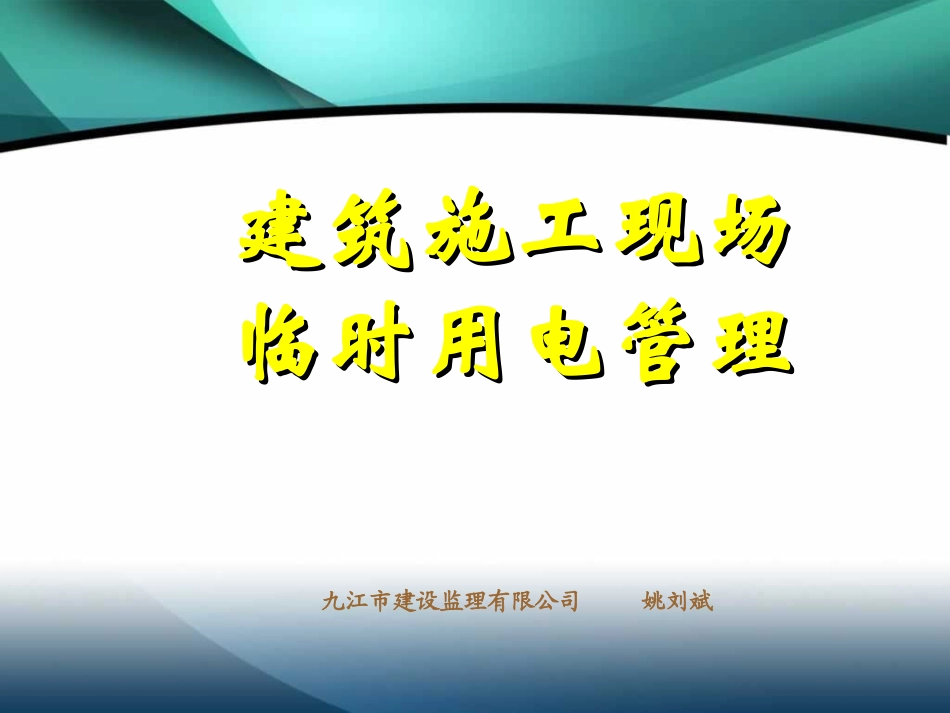

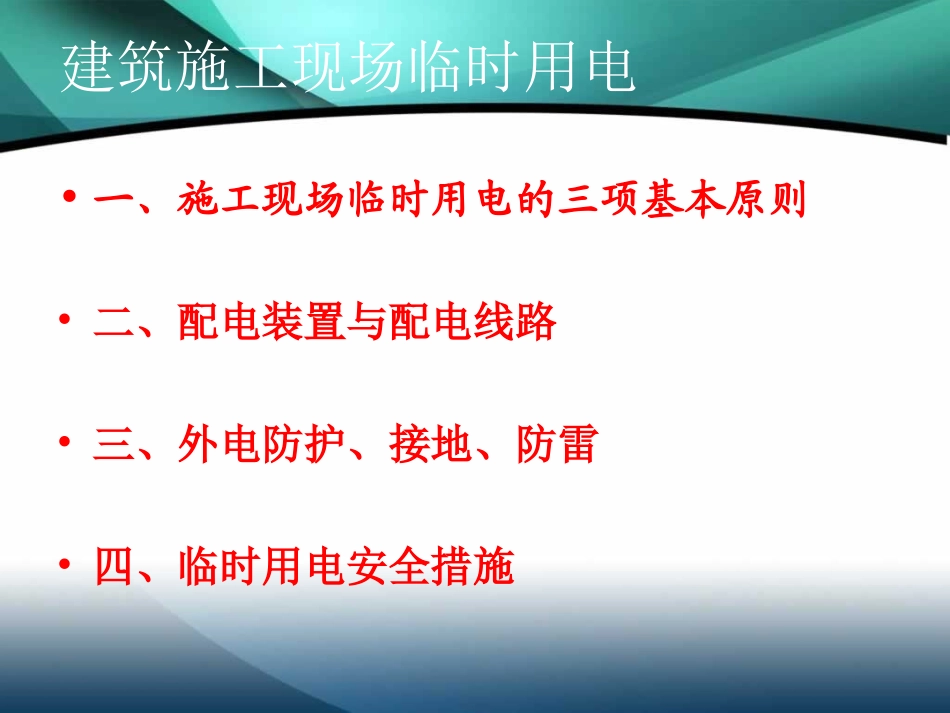

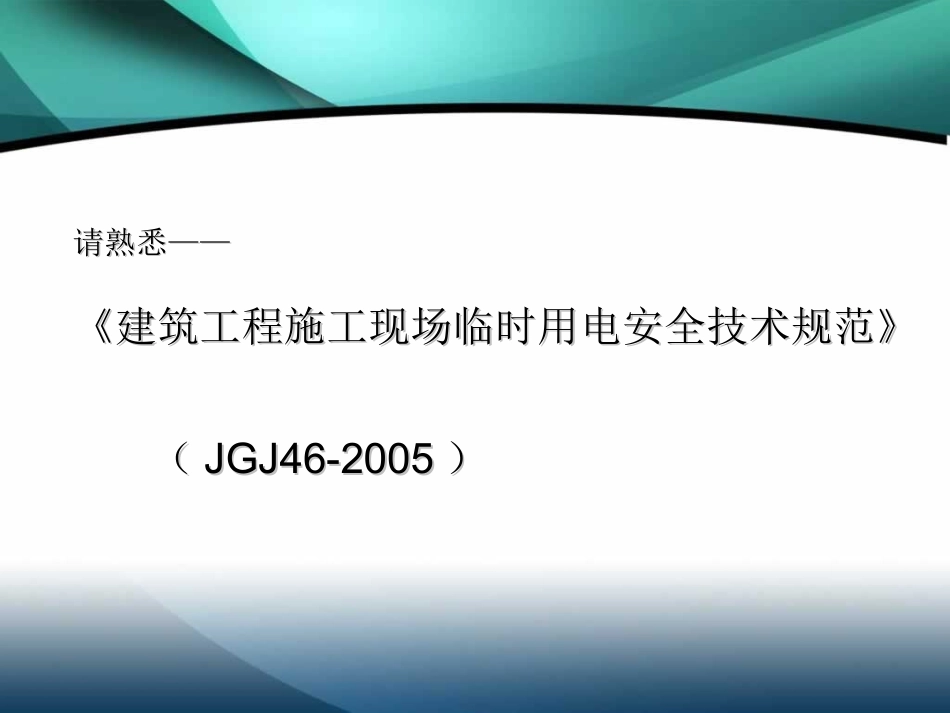

建筑施工现场建筑施工现场临时用电管理临时用电管理九江市建设监理有限公司姚刘斌请熟悉请熟悉————《《建筑工程施工现场临时用电安全技术规范建筑工程施工现场临时用电安全技术规范》》（（JGJ46-2005JGJ46-2005））建筑施工现场临时用电•一、施工现场临时用电的三项基本原则•二、配电装置与配电线路•三、外电防护、接地、防雷•四、临时用电安全措施一、施工现场临时用电的三项基本原则1、必须采用TN-S接地、接零保护系统；2、必须采用三级配电系统；3、必须采用二级漏电保护系统。原则1、采用TN-S接地、接零保护系统TNTN－－SS系统系统：：就是工作零线与保护零线分开就是工作零线与保护零线分开设置的接零保护系统设置的接零保护系统((三相五线制三相五线制))。。TT——电源中性点直接接地。电源中性点直接接地。NN——电气设备外露可导电部份通过零线接地。电气设备外露可导电部份通过零线接地。SS——工作零线（工作零线（NN线）与保护零线（线）与保护零线（PEPE线）分开的系统。线）分开的系统。TN-CTN-C接零保护系统（三相四线制）（工作零线与保护零线为同一根）。接零保护系统（三相四线制）（工作零线与保护零线为同一根）。TN-C-STN-C-S保护系统（电源进线为三相四线制、过总配电箱后变为三相五线保护系统（电源进线为三相四线制、过总配电箱后变为三相五线制）。制）。TTTT接地保护系统（三相四线、电源中性点接地、设备外壳接地）。接地保护系统（三相四线、电源中性点接地、设备外壳接地）。TN-STN-S接零保护系统接零保护系统注意事项：•1、三相五线制配电系统（两种电压、架空相序、分色？），（面对负荷从左到右，三相四线：L1、N、L2、L3；三相五线：L1、N、L2、L3、PE，但动照两层同杆时，上横担L1、L2、L3，下横担L1、L2、L3、N、PE）（L1A、L2B、L3C、N、PE-黄、绿、红、淡蓝、黄绿相间）（五线电缆：相线有黑棕白等，N-淡蓝、PE-黄绿相间不变）•2、二种零线（N线和PE线）不得混用（颜色？），配电箱内二种零线接线端子的区别（与配电箱之间绝缘还是不绝缘？），专用保护零线中间不得中断（经过电器？）、从哪里引出？（变压器中性点接地电阻不大于4Ω，重复接地（不少于3处）电阻不大于10Ω。）•3、系统中四线、三线情况？有没有二线情况（II类、III类手持电动工具）？1—工作接地；2—PE线重复接地；3—电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3—相线；N—工作零线；PE—保护零线；DK—总电源隔离开关；RCD—总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T—变压器TN-S接零保护系统原则2、采用三级配电系统•1、哪三级？•2、开关箱必须实行“一机一闸一箱一漏”制。•3、三级供配电系统的设置规则：•（分级分路、动照分设、压缩配电间距、环境安全。）三级配电系统三级配电系统三级配电系统指施工现场从电源进线三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配开始至用电设备之间，经过三级配电装置配送电力，即由送电力，即由总配电箱（一级箱）总配电箱（一级箱）或配电室或配电室的配电柜开始，依次经由的配电柜开始，依次经由分配电箱（二级分配电箱（二级箱）、开关箱（三级箱）箱）、开关箱（三级箱）到用电设备。这种到用电设备。这种分三个层次逐级配送电力的系统就称为三级分三个层次逐级配送电力的系统就称为三级配电系统。配电系统。三级配电系统结构形式示意图（放射式配电）三级配电系统结构形式示意图（放射式配电）分级分路规则分级分路规则•从一级总配电箱从一级总配电箱((配电柜配电柜))向二级分配电箱配电可以分路。向二级分配电箱配电可以分路。即一个总配电箱即一个总配电箱((配电柜配电柜))可以分若干分路向若干分配电可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。箱配电；每一分路也可分支支接若干分配电箱。•从二级分配电箱向三级开关箱配电同样也可以分路。即一从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每个分配电箱也可以分若干分路向若干开关箱配电，而其每一...
