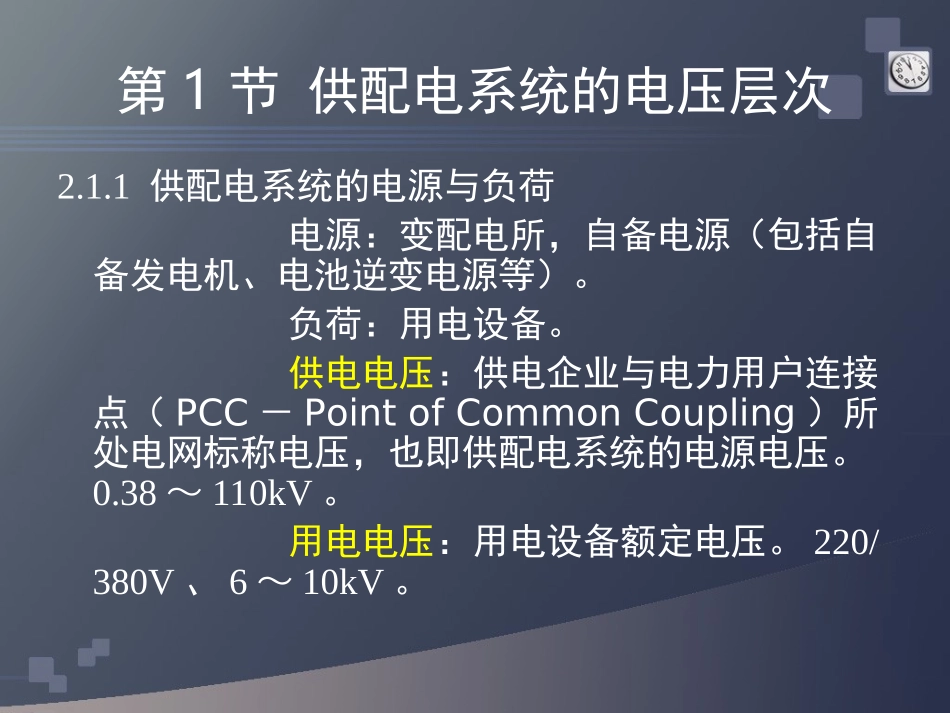

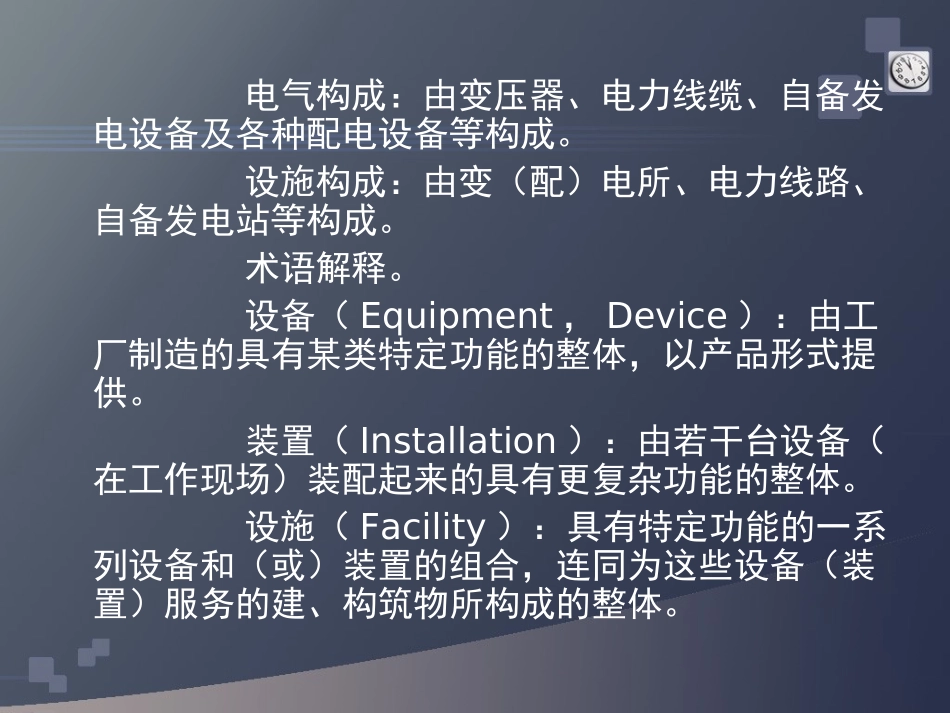

工厂供配电系统的组成电气构成：由变压器、电力线缆、自备发电设备及各种配电设备等构成。设施构成：由变（配）电所、电力线路、自备发电站等构成。术语解释。设备（Equipment，Device）：由工厂制造的具有某类特定功能的整体，以产品形式提供。装置（Installation）：由若干台设备（在工作现场）装配起来的具有更复杂功能的整体。设施（Facility）：具有特定功能的一系列设备和（或）装置的组合，连同为这些设备（装置）服务的建、构筑物所构成的整体。第1节供配电系统的电压层次2.1.1供配电系统的电源与负荷电源：变配电所，自备电源（包括自备发电机、电池逆变电源等）。负荷：用电设备。供电电压：供电企业与电力用户连接点（PCC－PointofCommonCoupling）所处电网标称电压，也即供配电系统的电源电压。0.38～110kV。用电电压：用电设备额定电压。220/380V、6～10kV。2.1.2供配电系统按电压层次的分类供电电压可能与用电电压相同，也可能不同，因此电力用户电网自身也有不同的电压层次，主要有以下几种。1、二次降压的供配电系统对规模大的用户，供电电压可能高达35～110kV，用户电网常需要两次降压来满足电能传输与使用的需求，这种系统称为二次降压系统。常见电压层次有：110/10/0.38kV；35/10（6）/0.38kV。1－110kV总降压变电所2－配电所（开闭所）3－10（6）kV变电所4－高压用电设备二次降压供配电系统结构框图2、一次降压的供配电系统对中等规模用户，供电电压为中压10kV，只需一次降压即可。也有少数35kV供电电压直降0.38kV的一次降压系统。住宅小区、单体高层建筑、中小型工厂等常用一次降压系统。3、低压直供供配电系统由电力企业的公用变配电所供电的380/220V电力用户电网。•小结1）供电电压与用电电压的概念。2）供电电压是由系统规模决定的，用电电压是由用电设备决定的。3）根据供电电压与用电电压的差异及用户具体情况确定供配电系统电压层次。4）供电企业与电力用户的交接点叫电网的公共连接点，缩写PCC（PointofCommonCoupling）。第2节电气结构之变配电所电气主结线2.2.1变配电所电气主结线基本概念1）反映变配电所受、馈电方式的一次系统电气连接，称为变配电所电气主结线。受电：接受电能。馈电：输出电能。2）主结线主要包括拓扑结构与设备设置两方面内容。拓扑结构：受、馈电通道是如何形成的。设备设置：通道上应怎样配置设备。3）主结线涉及运行控制、维护检修和造价、占地等问题。基本要求是运行可靠、灵活，检修安全，造价恰当，占地少。2.2.2主结线上常用设备简介1、母线功能：受、馈电转换的枢纽。电气上相当于一个节点（node），空间上提供足够的连接位置。一般由矩形截面的铜排或铝排制作，也有管形等其他形状。除硬母线以外，有些变配电所还会用到软母线图用图形符号W图用文字符号表图2-11表图2-12表图2-13表图2-14表图2-15表图2-110表图2-19表图2-18表图2-17表图2-162、断路器功能：开、合电路功能，可开合负荷电流，开断短路电流。特征：灭弧能力强，触头状态多不可见，可被自动控制装置操作开、合。不能以操作开断断路器确认断电！是一种开关电器。QF符号真空断路器VS1-12真空断路器绝缘套筒内有真空灭弧室及触头上接线端子下接线端子手车式框架二次接线插头就地操作箱续上页VSm－12真空断路器（配永磁操动机构）3、中、高压隔离开关功能：隔离系统带电与非带电部分。特征：开断时有明显可见的断点，除非人工就地操作，否则会保持开断状态。基本无灭弧能力，不能开断负荷电流，更不能开断短路电流。主要为保证检修安全用。是一种隔离电器。QS符号GN19-10型实物图片GN19-10C型实物图片隔离闸刀上接线端子下接线端子操作手柄传动机构4、中、高压负荷开关功能：正常情况下开、合电路功能，可开、合负荷电流，不能开断短路电流。特征：灭弧能力介于断路器与隔离开关之间。有兼具隔离开关功能的负荷开关，简称负荷隔离开关。是一种开关电器。QL符号上隔离开关真空负荷开关上接线端子下接线端子传动机构弹簧脱扣机构接地开关5、熔断器功能：过电流时熔断自身以开断电路。特征：不可自复。灭弧能力强。可开断过负荷电流和短路电流。是一种一次保护...
