画法几何及工程制图试题及参考答案VIP免费

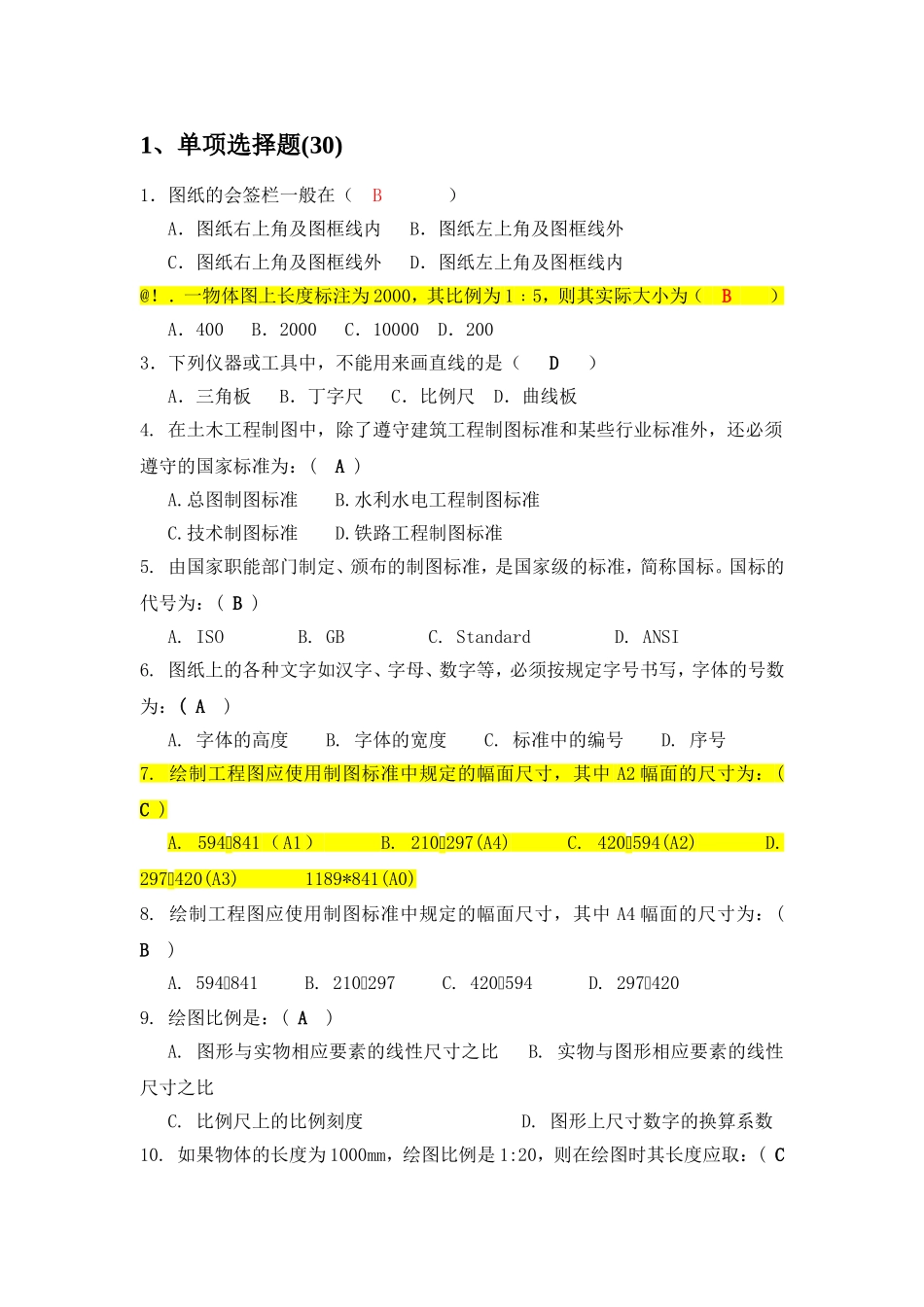

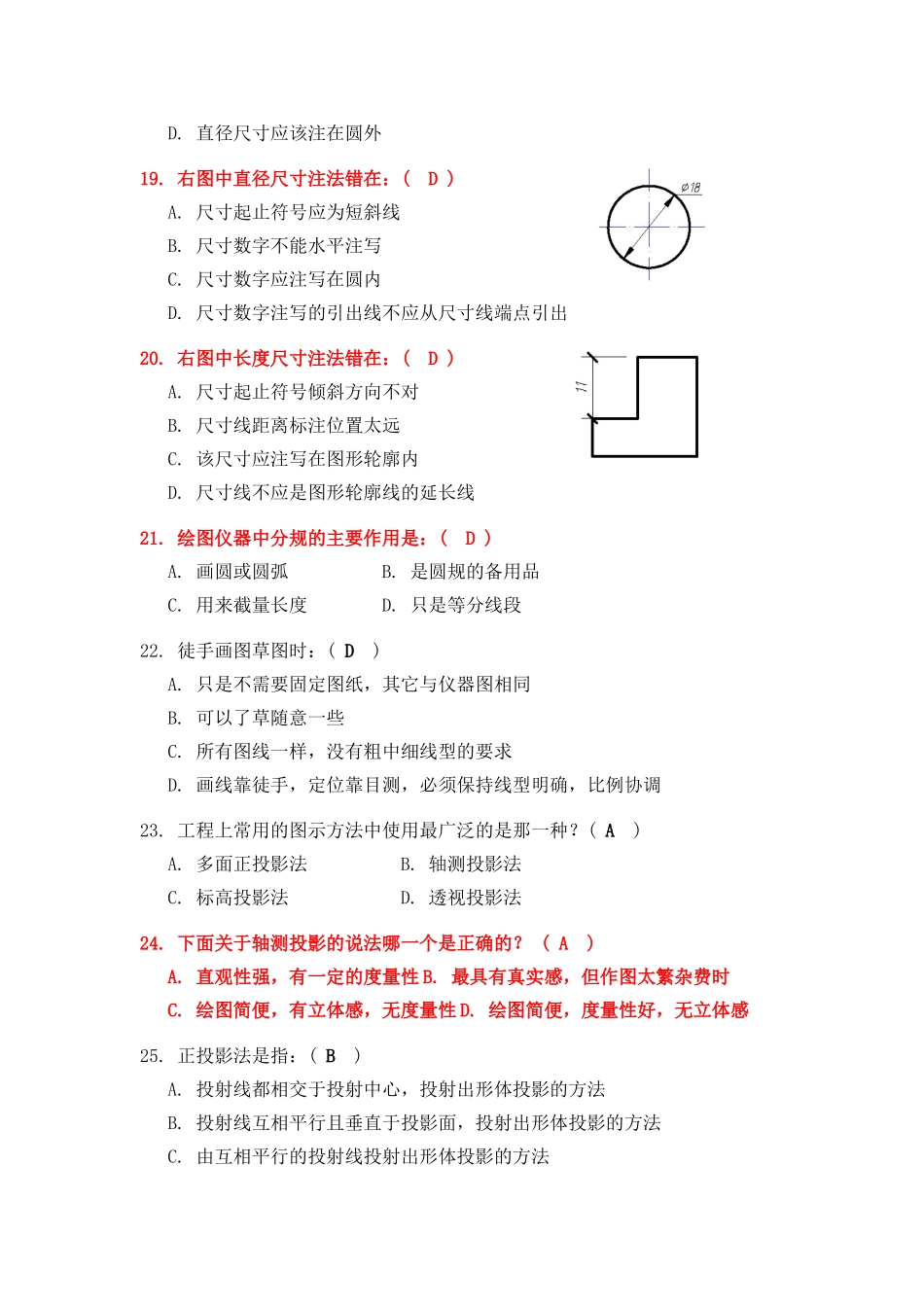

1、单项选择题(30)1．图纸的会签栏一般在（B）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（B）A．400B．2000C．10000D．2003．下列仪器或工具中，不能用来画直线的是（D）A．三角板B．丁字尺C．比例尺D．曲线板4.在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：(A)A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5.由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：(B)A.ISOB.GBC.StandardD.ANSI6.图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：(A)A.字体的高度B.字体的宽度C.标准中的编号D.序号7.绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：(C)A.594841（A1）B.210297(A4)C.420594(A2)D.297420(A3)1189*841(A0)8.绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B)A.594841B.210297C.420594D.2974209.绘图比例是：(A)A.图形与实物相应要素的线性尺寸之比B.实物与图形相应要素的线性尺寸之比C.比例尺上的比例刻度D.图形上尺寸数字的换算系数10.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：(C)A.100B.1000C.50D.2011.如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为(B)A.100B.1000C.50D.2012.比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：(A)A.按比例进行尺寸度量B.查找换算系数C.与计算器的作用类似D.可画直线13.粗实线的用途为：(B)A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线14.中粗虚线的用途为：(C)A.表示假想轮廓B.表示可见轮廓C.表示不可见轮廓D.画中心线或轴线15.粗线、中粗线和细线的宽度比率为：(D)A.3:2:1B.2:1.5:1C.5:2.5:1D.4:2:116.虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：(C)A.1~2mmB.2~4mmC.4~6mmD.6~8mm17.点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(D)A.3~8mmB.8~10mmC.10~15mmD.15~20mm18.右图中直径尺寸注法错在：(C)A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应该倾斜D.直径尺寸应该注在圆外19.右图中直径尺寸注法错在：(D)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写的引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在：(D)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线的延长线21.绘图仪器中分规的主要作用是：(D)A.画圆或圆弧B.是圆规的备用品C.用来截量长度D.只是等分线段22.徒手画图草图时：(D)A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意一些C.所有图线一样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调23.工程上常用的图示方法中使用最广泛的是那一种？(A)A.多面正投影法B.轴测投影法C.标高投影法D.透视投影法24.下面关于轴测投影的说法哪一个是正确的？(A)A.直观性强，有一定的度量性B.最具有真实感，但作图太繁杂费时C.绘图简便，有立体感，无度量性D.绘图简便，度量性好，无立体感25.正投影法是指：(B)A.投射线都相交于投射中心，投射出形体投影的方法B.投射线互相平行且垂直于投影面，投射出形体投影的方法C.由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法26.多面正投影法的优点是：(D)A.直观性强B.富有立体感和真实感C.绘图简便，立体感强D.绘图简便，度量性好27.下面哪一个性质不是中心投影法和平行投影法共有的基本性质(D)A.同素性B.从属性C.积聚性D.平行性28.@下面哪一个性质不是平行投影法特有的基本性质(D)A.平行性B.定比性C.相似性D.接合性29.@平行投影法中图形的相仿性是指：(A)A.相似性B.全等性C.平面图形非退化的平行投影D.平行性30@.三面投影图在度量关系上有：(C)A.三个投影...
