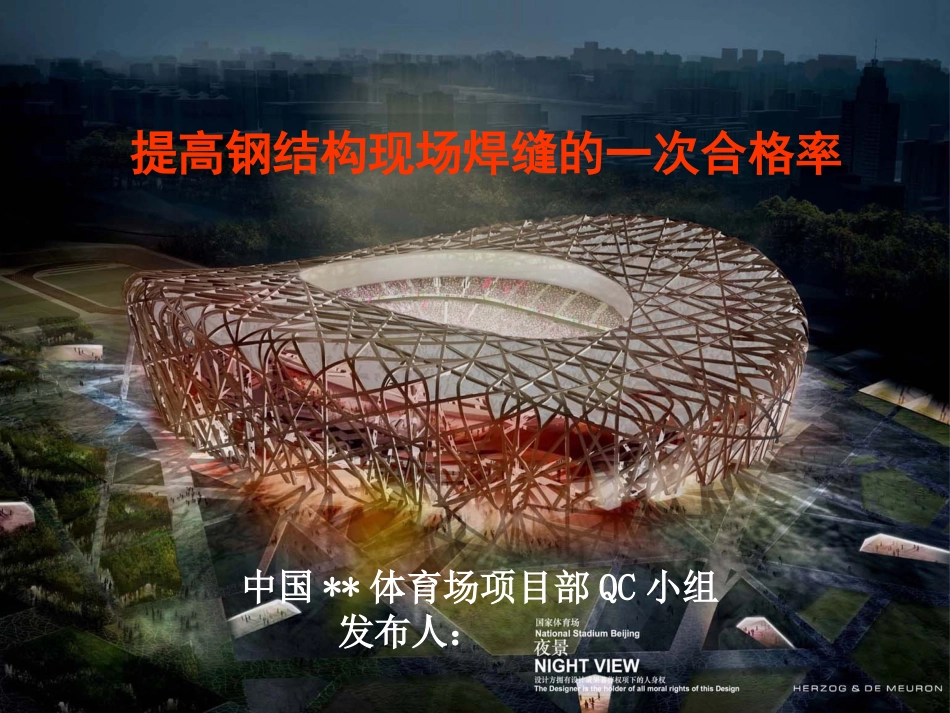

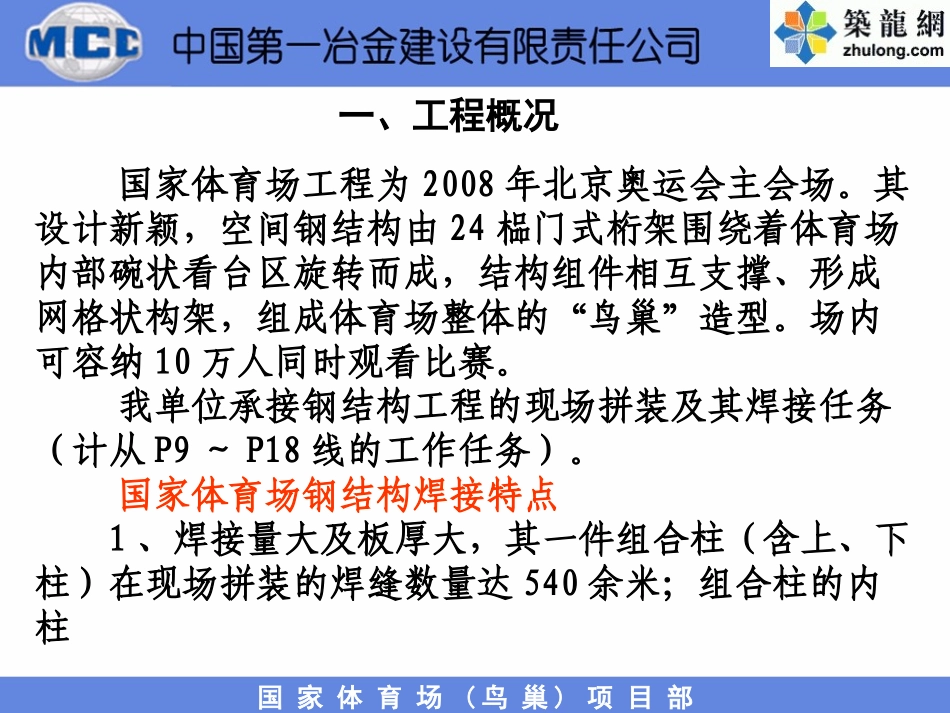

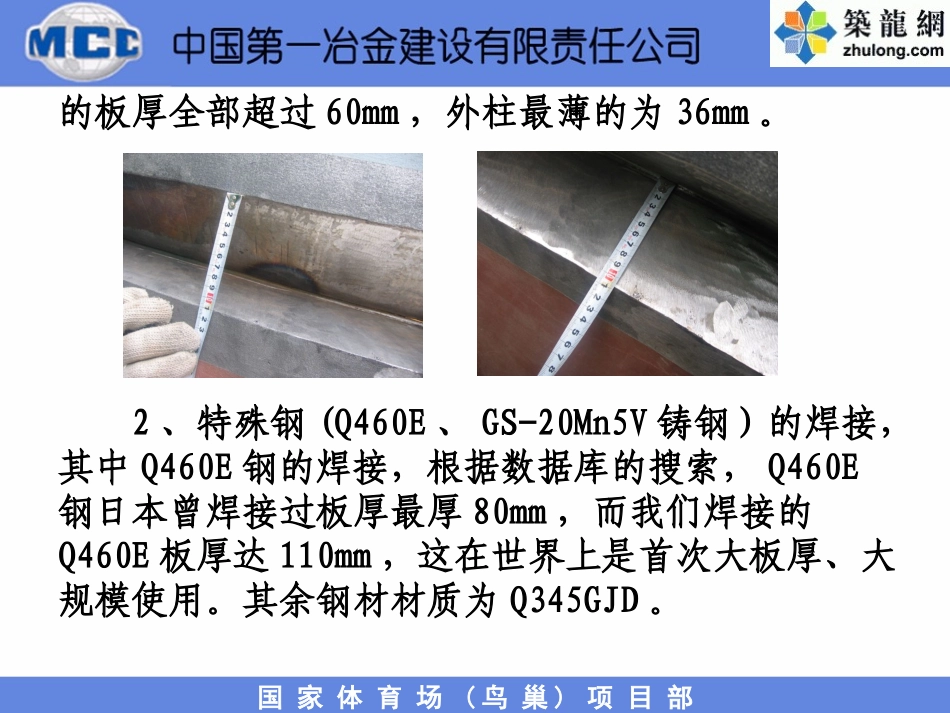

国家体育场(鸟巢)项目部提高钢结构现场焊缝的一次合格率中国**体育场项目部QC小组发布人：国家体育场(鸟巢)项目部一、工程概况国家体育场工程为2008年北京奥运会主会场。其设计新颖，空间钢结构由24榀门式桁架围绕着体育场内部碗状看台区旋转而成，结构组件相互支撑、形成网格状构架，组成体育场整体的“鸟巢”造型。场内可容纳10万人同时观看比赛。我单位承接钢结构工程的现场拼装及其焊接任务（计从P9～P18线的工作任务）。国家体育场钢结构焊接特点1、焊接量大及板厚大，其一件组合柱（含上、下柱）在现场拼装的焊缝数量达540余米；组合柱的内柱国家体育场(鸟巢)项目部的板厚全部超过60mm，外柱最薄的为36mm。2、特殊钢(Q460E、GS-20Mn5V铸钢）的焊接，其中Q460E钢的焊接，根据数据库的搜索，Q460E钢日本曾焊接过板厚最厚80mm，而我们焊接的Q460E板厚达110mm，这在世界上是首次大板厚、大规模使用。其余钢材材质为Q345GJD。国家体育场(鸟巢)项目部3、焊接质量要求高，所有现场拼装焊缝为一级焊缝（100％UT检测），焊缝余高0～1mm，焊缝宽度偏差不超过3mm，焊缝外观成型美观等。施工现场的焊接方法选用结合现场情况、生产率以及焊接变形小的特点，本工程的焊接方法选用CO2气体保护焊（平、横、立焊位）和手工电弧焊（仰焊位）。该工程为中国一冶重点工程，质量目标：确保“长城杯”，争创“鲁班奖”，故焊接分项工程合格率必须在95％以上。国家体育场(鸟巢)项目部小组名称一冶工安国家体育场项目部QC小组活动课题提高钢结构现场焊缝的一次合格率小组类型攻关型注册登记号小组荣誉1、中国一冶优秀QC成果一等奖2、中国冶金建设协会优秀QC成果一等奖活动时间2005年11月1日活动次数10二、小组概况国家体育场(鸟巢)项目部小组成员姓名性别年龄学历职称职务组内分工承担工作女35大学工程师办公室主任推进者指导QC活动男31大专工程师技术负责人组长总负责技术负责男26大专工程师检测负责人副组长质量监测男41高中焊接技师工长组员对策实施男25大学助理工程师经营部长组员课题调查会议记录男23大专助理工程师施工员组员联络协调男47大专工程师质检员组员检查效果国家体育场(鸟巢)项目部三、选题理由公司管理方针诚信守法，满足顾客需求；持续改进，打造精品工程，预防污染，保障安全健康项目质量目标焊缝一次合格率95%存在的差距现状：焊缝一次合格率89.32%差距：95％-89.32％＝5.68％选择活动课题提高钢结构现场焊缝的一次合格率国家体育场(鸟巢)项目部四、现状调查序号名称缺陷长度（m）备注C13下柱焊缝长252.27m1夹渣14.25条状夹渣2未熔合3.103气孔2.50包括点状夹渣，一个缺陷按50mm计算4裂纹0.925咬边1.546外观成型4.63包括未焊满合计26.94制表人：时间：2005.11.3通过C13下柱的焊接，经UT检测，收集数据如下：焊缝缺陷统计表国家体育场(鸟巢)项目部从上表可知，C13下柱焊缝长度为252.27m，存在缺陷长度26.94m，合格率为89.32%，根据各种缺陷发生的频次绘制排列图如下：国家体育场(鸟巢)项目部焊缝缺陷频数统计表序号项目频次频率累计频率（%）1夹渣4652.952.92观感不好1517.270.13未熔合1011.581.64气孔89.290.85咬边55.796.56裂纹22.398.87其它11.2100合计87100100制表人：**时间：2005.11.3国家体育场(鸟巢)项目部结论：从上图看，焊缝内部夹渣是影响焊缝一次合格率的重要因素。4617.434.852.269.6870100806040200%52.970.181.690.896.598.8100夹渣观感不好未熔合气孔咬边裂纹其它85101521焊缝缺陷排列图制图人：**时间：2005.11.3国家体育场(鸟巢)项目部将钢结构现场焊缝的一次合格率制订为95%。89.32%95%五、制订目标国家体育场(鸟巢)项目部目标可行性分析1、现状调查表明，焊缝不合格率100％－89.32％＝10.68％，其中焊缝内部夹渣占52.9％，是影响焊缝一次合格率的主要原因。本小组分析认为只要治理夹渣90%，即可将焊缝的一次不合格率降到10.68％*52.9%*90%=5%；2、同等条件下，现场另一拼装施工单位的焊缝一次合格率92.57%；结论：焊缝一次合格率目标制订为95%是可行的。国家体育场(鸟巢)项目部根据排列图可以看出夹渣是影响焊缝一次合格率的主要原因，QC小组成员经过讨论，找...
