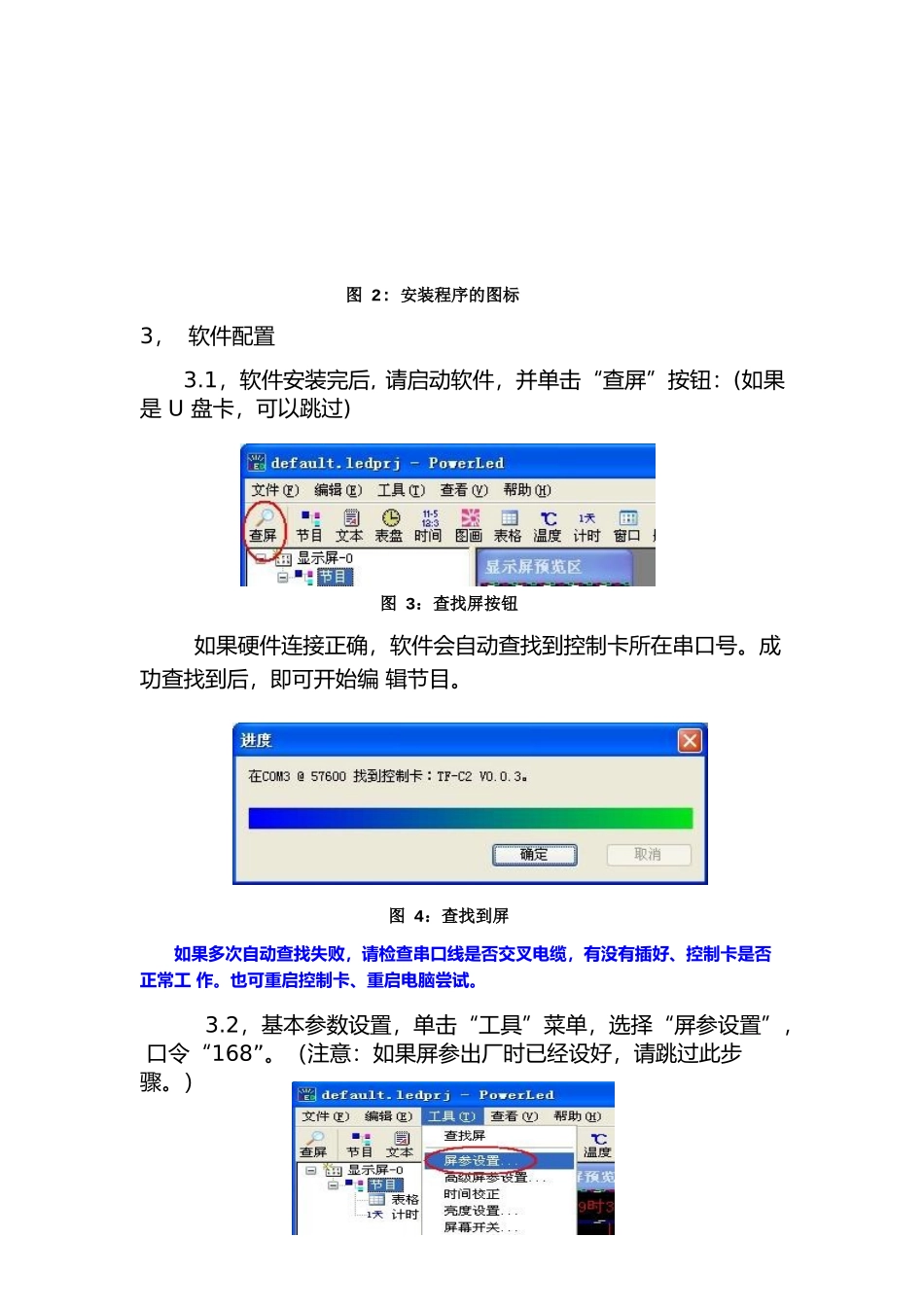

PowerLED操作说明一,板卡PowerLed是任意分区卡软件(板子为红色：TF-S1/SU/S3U/A2/A3/M2/MU/M3U/MN/C2/C3U/CNU/D2/DU/EU/FU/FNU等型号)说明：LedPro是旧卡软件，适用于TF-A，TF-B，TF-42等卡(板子为黄色)。二，任意分区软件快速使用指南1，硬件连接图以TF-MU为例，控制卡各接口功能请参照下图(提示：部分型号没有串口)：图1:硬件连接说明2，软件安装双击光盘中“任意分区卡PowerLed.exe”，按照提示安装软件。图2:安装程序的图标3，软件配置3.1，软件安装完后，请启动软件，并单击“查屏”按钮：(如果是U盘卡，可以跳过)图3：查找屏按钮如果硬件连接正确，软件会自动查找到控制卡所在串口号。成功查找到后，即可开始编辑节目。图4：查找到屏如果多次自动查找失败，请检查串口线是否交叉电缆，有没有插好、控制卡是否正常工作。也可重启控制卡、重启电脑尝试。3.2，基本参数设置，单击“工具”菜单，选择“屏参设置”，口令“168”。（注意：如果屏参出厂时已经设好，请跳过此步骤。）图5：屏参设置菜单在屏参设置界面中，设置好显示屏的“颜色类型”、“屏宽”、“屏高”和“扫描方式”注意，屏参设置仅限有经验人士，如果您没有显示屏设置经验，请不要尝试。以免改乱。注意，设置过程中如果发现“亮线”请立刻关闭显示屏电源，否则可能烧坏显示屏行管。3.3，一般室内点阵单元板，是16扫（16.0），不用修改扫描方式。（默认16扫）。P10单红模组请选“4.1”。图6：屏参设置界面三，编辑节目工具栏上有“文本”、“表盘”等信息类型，按照需要添加，并修改内容，以及调整信息的位置和大小。（软件安装好后，已经默认录入了一些信息，可以在其基础上修改）图7：软件编辑区域分布四，发送节目单击工具栏上的“发送”按钮，即可将节目发送到显示屏。如果是U盘卡，可以通过“文件”->“导出到U盘”菜单导出。图8：发送节目按钮图9：导出到U盘图10：导出将U盘从电脑拔出，插到U盘LED控制卡的USB接口，此时显示屏会显“示USB”，说明控制卡已经正确识别U“盘，正在复制节目。复制完成后，显示屏会显示OK”，请拔出U盘，显示将进入正常播放状态。图11：导出成功“如果显示屏显示E00x”，说明出现错误，显示屏提示的含义如下表所示：提示内容USB含义正在读取U盘，请等待。（一般需要几秒到几分钟时间，视内容多少）复制完成，请拔掉U盘。OK!E004E007E008E009E015E016E100E101E102E111E112用U盘修改屏参时，屏参不正确（参数错乱）。用U盘修改屏参时，屏宽度超出范围。用U盘修改屏参时，屏高度超出范围。用U盘修改屏参时，总点数超出了控制卡所支持的范围。分区超出容量，请缩小分区，或将分区宽度设置为64的倍数。编辑的节目太多，超过了控制卡存储容量。请删掉一些节目。U盘中没有导入文件，或者文件已经丢失。读取U盘过程中出错，请重试或更换U盘。U盘为特殊U盘，无法读取，请重新格式化或更换U盘。U盘中的节目屏宽和控制卡实际屏宽不相符,请用U盘回读屏参或重新设置。U盘中的节目屏高和控制卡实际屏高不相符,请用U盘回读屏参或重新设置。附：
