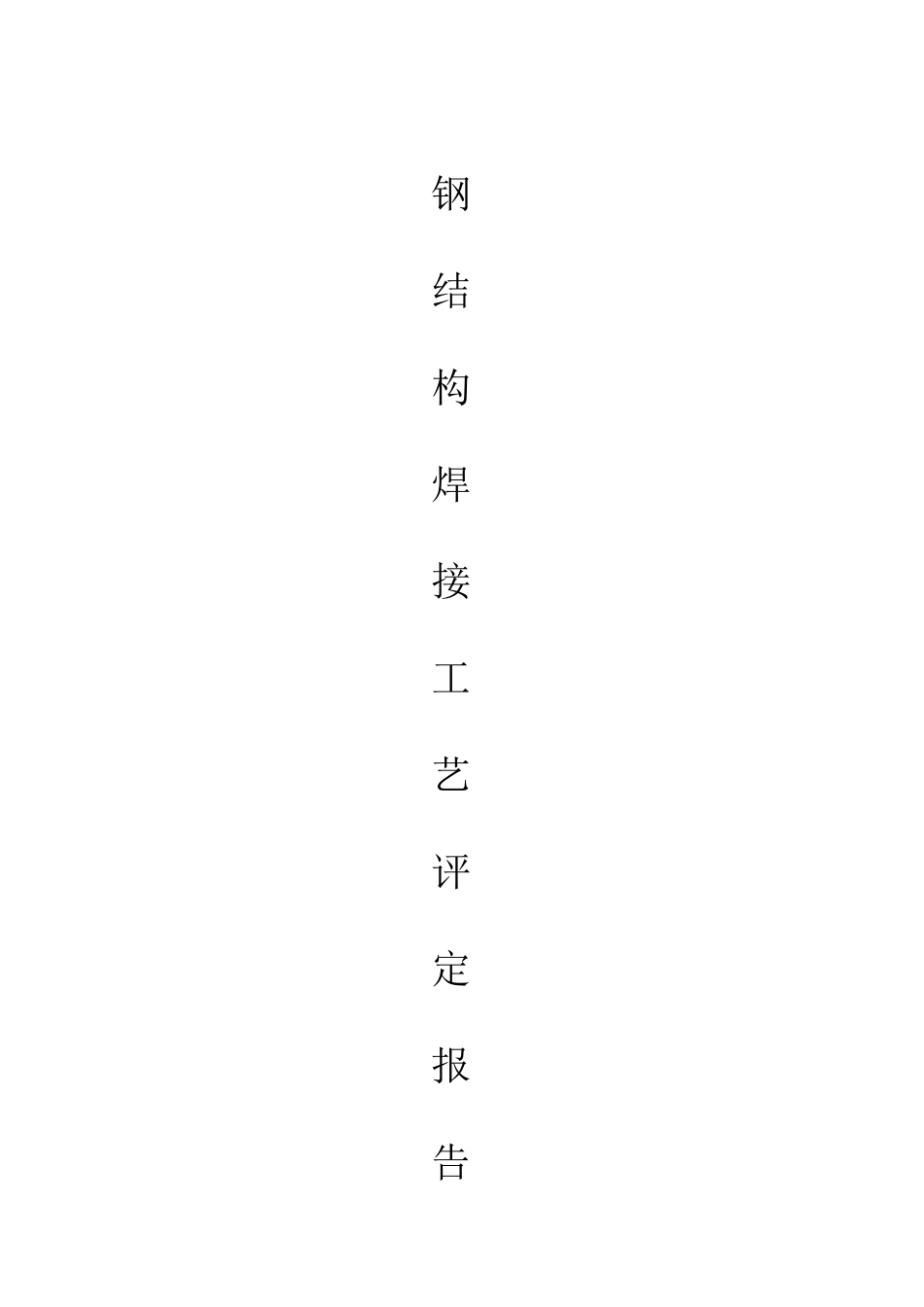

钢结构焊接工艺评定报告项目经理：技术负责人：西安航霄钢结构工程有限公司年月日焊接工艺评定指导书共4页第1页单位名称指导书编号WPS-HPG-03-20母材钢号Q235B规格20mm供货状态热轧生产厂新疆八一钢铁股份有限公司焊接材料生产厂牌号类型烘干温度（℃×h）备注焊条金桥焊材J48.57（J507）低氢钾型250°x2h定位焊用焊丝成都新大洋H08MnA高锰型焊剂或气体伊川HJ431高锰型350°x1h焊接方法GMAW焊接位置F焊接设备型号NBC-500-1电源及极性直流预热温度（℃）/层间温度150℃后热温度（℃）及时间（min）/焊后热处理接头及坡口尺寸图焊接顺序图焊接工艺参数道次焊接方法焊条或焊丝焊剂或保护气保护气流量(l/min）电流（A）电压（V）焊接速度（cm/min）热输入（kJ/cm）备注牌号φ（mm）1GMAWJ48.574.0CO2/2602722/2GMAWH08MnA4.0CO2/2602722/3GMAWJ48.574.0CO2/2903020/4GMAWH08MnA4.0CO2/2903020/技术措施焊前清理磨光机、钢丝刷层间清理磨光机、钢丝刷背面清根磨光机、钢丝刷其它：1、采取电焊进行点焊，点焊焊接工艺与正式焊接工艺相同；2、采取摆动双面焊接；编制日期年月日审核日期年月日焊接工艺评定报告共4页第2页单位名称评定报告编号PQR-HPR-03-20委托单位工艺指导书编号WPS-HPG-03-20项目负责人依据标准《建筑钢结构焊接技术规程》（JGJ81）试样焊接单位施焊日期焊工3资格代号级别Ⅰ母材钢号Q235B规格20mm供货状态热轧生产厂新疆八一钢铁股份有限公司化学成分和力学性能C(%)Mn(%)Si(%)S(%)P(%)σs(MPa)σb(MPa)δ5(%)ψ(%)Akv(J)标准≤0.20≤1.70≤0.500.0350.035≥34570-630≥20≥34合格证复验碳当量公式焊接材料生产厂牌号类型直径φmm）烘干温度（℃×h）备注焊条金桥焊材J48.57（J507）低氢钾型Ф4.0250°x2h定位焊用焊丝成都新大洋H08MnA高锰型Ф4.0焊剂或气体伊川HJ431高锰型Ф4.0350°x1h焊接方法GMAW焊接位置F接头形式B（对接）焊接工艺参数见焊接工艺评定指导书清根工艺磨光机、钢丝刷焊接设备型号NBC-500-1电源及极性直流预热温度（℃）/层间温度（℃）150后热温度（℃）及时间（min）/焊后热处理评定结论：本评定按《建筑钢结构焊接技术规程》（JGJ81）规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能，确认试验记录正确，评定结果：合格。焊接条件及工艺参数适用范围按本评定指导书规定执行。评定年月日评定单位：（签章）年月日审核年月日技术负责年月日焊接工艺评定记录表共4页第3页工程名称指导书编号WPS-HPG-03-20焊接方法GMAW焊接位置F设备型号NBC-500-1电源及极性直流母材钢号Q235B类别Ⅰ生产厂新疆八一钢铁股份有限公司母材规格20mm供货状态热轧接头尺寸及施焊道次顺序焊接材料焊条牌号J48.57（J507）类型低氢钾型生产厂金桥焊材批号烘干温度（℃）250°x2h时间（min）/焊丝牌号JQ.MG50-6规格φ4.0生产厂天津市金桥焊材集团有限公司批号焊剂或气体牌号H08MnA规格（mm）φ4.0生产厂伊川烘干温度（℃）250°x2h时间（min）/施焊工艺参数记录道次焊接方法焊条（焊丝）直径（mm）保护气体流量（l/min）电流（A）电压（V）焊接速度（cm/min）热输入（kl/cm）备注1GMAW1.21026027222GMAW1.21026027223GMAW1.21029030204GMAW1.2102903020施焊环境室内/室外环境温度（℃）相对湿度%预热温度（℃）/层间温度（℃）150后热温度（℃）/时间（min）/后热处理/技术措施焊前处理磨光机、钢丝刷层间清理磨光机、钢丝刷背面清根磨光机、钢丝刷其他1、采取电焊进行点焊，点焊焊接工艺与正式焊接工艺相同；2、采取摆动双面焊接；焊工姓名资格代号级别施焊日期年月日记录日期年月日审核日期年月日焊接工艺评定检验结果共4页第4页非破坏检验试验项目合格标准评定结果报告编号备注外观JGJ81X光/超声波GB-11345磁粉拉伸试验报告编号弯曲试验报告编号试样编号σs（MPa）σb（MPa）断口位置评定结果试样编号试验类型弯心直径D（mm）弯曲角度评定结果P8-01-01WQM-01-01侧弯D＝3α180°合格P8-01-02WQM-01-02侧弯D＝3α180°合格WQM-01-03侧弯D＝3α180°合格WQM-01-04侧弯D＝3α180°合格冲击试验报告编号宏观试验报告编号试样编号缺口位置试验温度（℃）冲...
