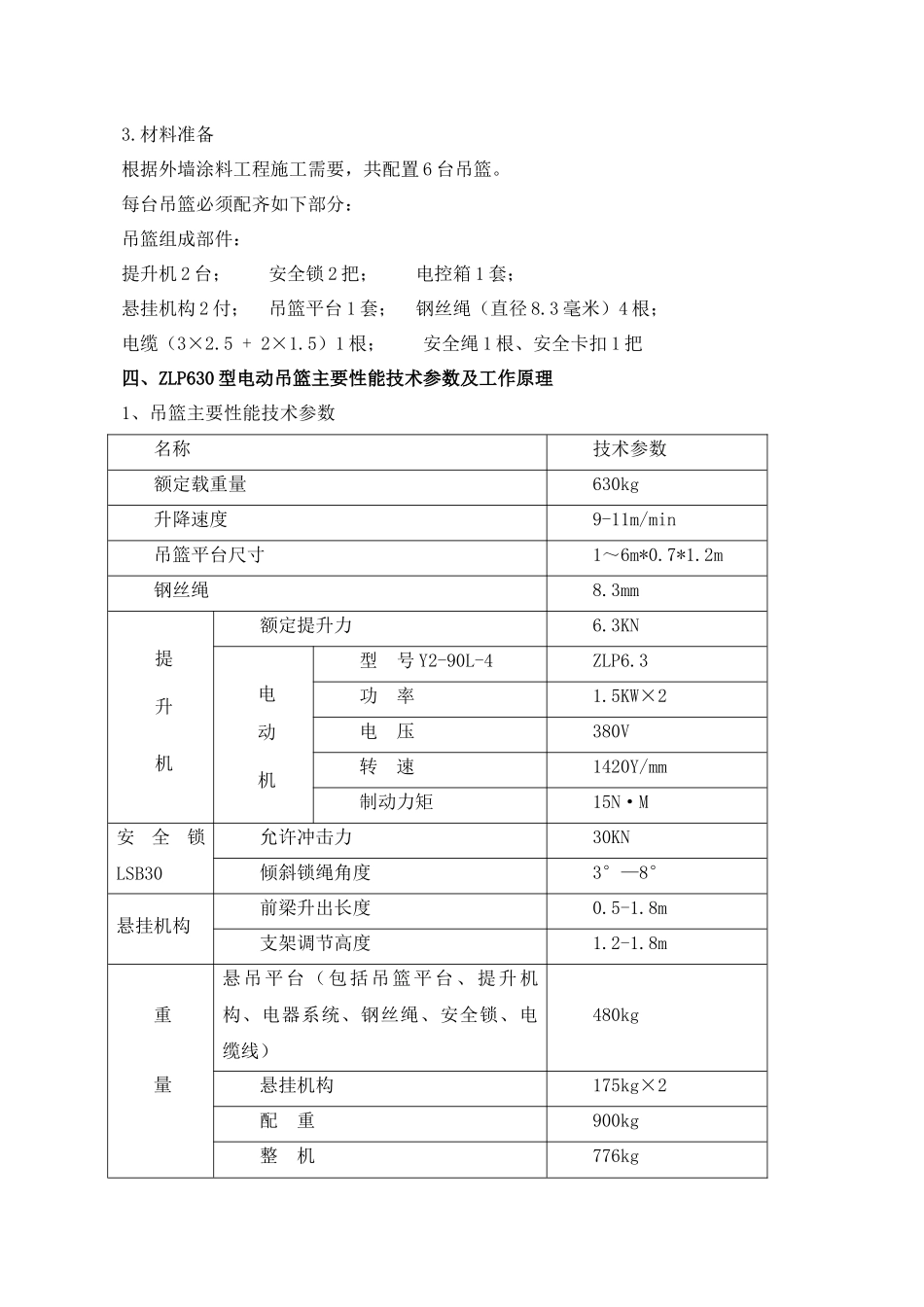

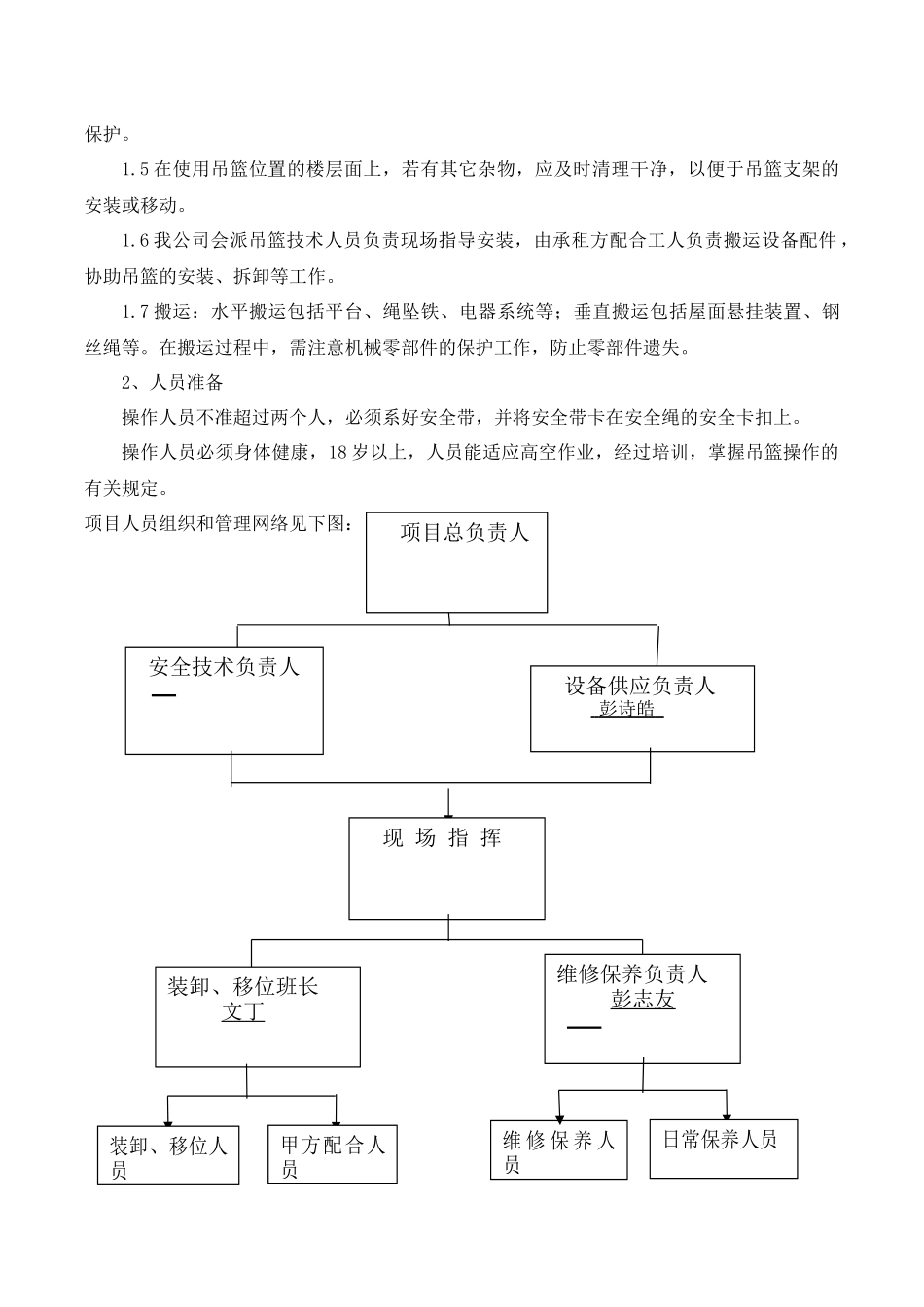

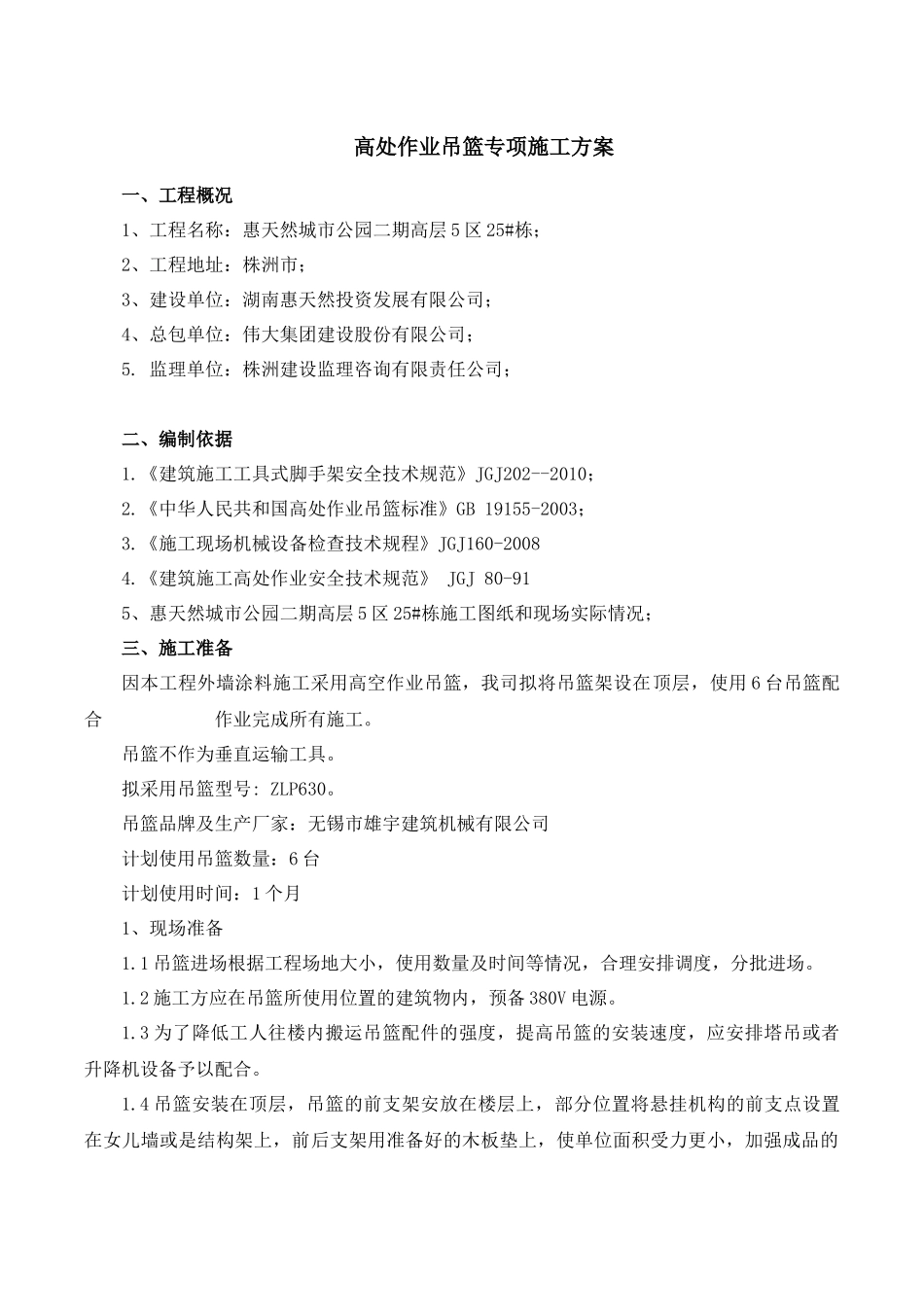

高处作业吊篮专项施工方案一、工程概况1、工程名称：惠天然城市公园二期高层5区25#栋；2、工程地址：株洲市；3、建设单位：湖南惠天然投资发展有限公司；4、总包单位：伟大集团建设股份有限公司；5.监理单位：株洲建设监理咨询有限责任公司；二、编制依据1.《建筑施工工具式脚手架安全技术规范》JGJ202--2010；2.《中华人民共和国高处作业吊篮标准》GB19155-2003；3.《施工现场机械设备检查技术规程》JGJ160-20084.《建筑施工高处作业安全技术规范》JGJ80-915、惠天然城市公园二期高层5区25#栋施工图纸和现场实际情况；三、施工准备因本工程外墙涂料施工采用高空作业吊篮，我司拟将吊篮架设在顶层，使用6台吊篮配合作业完成所有施工。吊篮不作为垂直运输工具。拟采用吊篮型号:ZLP630。吊篮品牌及生产厂家：无锡市雄宇建筑机械有限公司计划使用吊篮数量：6台计划使用时间：1个月1、现场准备1.1吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。1.2施工方应在吊篮所使用位置的建筑物内，预备380V电源。1.3为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排塔吊或者升降机设备予以配合。1.4吊篮安装在顶层，吊篮的前支架安放在楼层上，部分位置将悬挂机构的前支点设置在女儿墙或是结构架上，前后支架用准备好的木板垫上，使单位面积受力更小，加强成品的保护。1.5在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮支架的安装或移动。1.6我公司会派吊篮技术人员负责现场指导安装，由承租方配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。1.7搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。2、人员准备操作人员不准超过两个人，必须系好安全带，并将安全带卡在安全绳的安全卡扣上。操作人员必须身体健康，18岁以上，人员能适应高空作业，经过培训，掌握吊篮操作的有关规定。项目人员组织和管理网络见下图：安全技术负责人设备供应负责人彭诗皓现场指挥装卸、移位班长文丁维修保养负责人彭志友装卸、移位人员甲方配合人员维修保养人员日常保养人员项目总负责人3.材料准备根据外墙涂料工程施工需要，共配置6台吊篮。每台吊篮必须配齐如下部分：吊篮组成部件：提升机2台；安全锁2把；电控箱1套；悬挂机构2付；吊篮平台1套；钢丝绳（直径8.3毫米）4根；电缆（3×2.5+2×1.5）1根；安全绳1根、安全卡扣1把四、ZLP630型电动吊篮主要性能技术参数及工作原理1、吊篮主要性能技术参数名称技术参数额定载重量630kg升降速度9-11m/min吊篮平台尺寸1～6m*0.7*1.2m钢丝绳8.3mm提升机额定提升力6.3KN电动机型号Y2-90L-4ZLP6.3功率1.5KW×2电压380V转速1420Y/mm制动力矩15N·M安全锁LSB30允许冲击力30KN倾斜锁绳角度3°—8°悬挂机构前梁升出长度0.5-1.8m支架调节高度1.2-1.8m重量悬吊平台（包括吊篮平台、提升机构、电器系统、钢丝绳、安全锁、电缆线）480kg悬挂机构175kg×2配重900kg整机776kg2、吊篮电缆及电箱的选择：该电动吊篮的电机参数如下：额定功率：1.5kW，额定电流：3.95A；依据“机电设备设计手册”的推荐值，我司选用3×2.5+2×1.5的5芯电缆，该电缆的额定电流值为10A。选用100A的空开及相应的漏电开关。3、工作原理：3.1悬吊平台悬吊平台是施工人员的工作场地。它由高、低栏杆、底架和提升机安装架四个部分用螺栓连接组合而成。悬吊平台由基本节拼接而成，两端有提升机安装架与高、低栏杆连接，提升机和安全锁均装在安装架上。平台的底架两端装有档板，可防止平台内工具或物件滑出。3.2提升机提升机上悬吊平台的动力部件，采用电动抓升式结构。提升机由电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送机构使提升机沿着工作钢丝绳上下运动，从而带动悬吊平台上升或下降。另外，电动机的电磁制动器上装有手动释放装置，当突然停电时，只需将手动释放手柄向上抬起，悬吊平台即能自动滑降。3.3安全锁安全锁悬吊平台的安全保护装置。当工作钢丝绳突然发生断裂或悬吊平台倾斜到一定角度时，能自...
