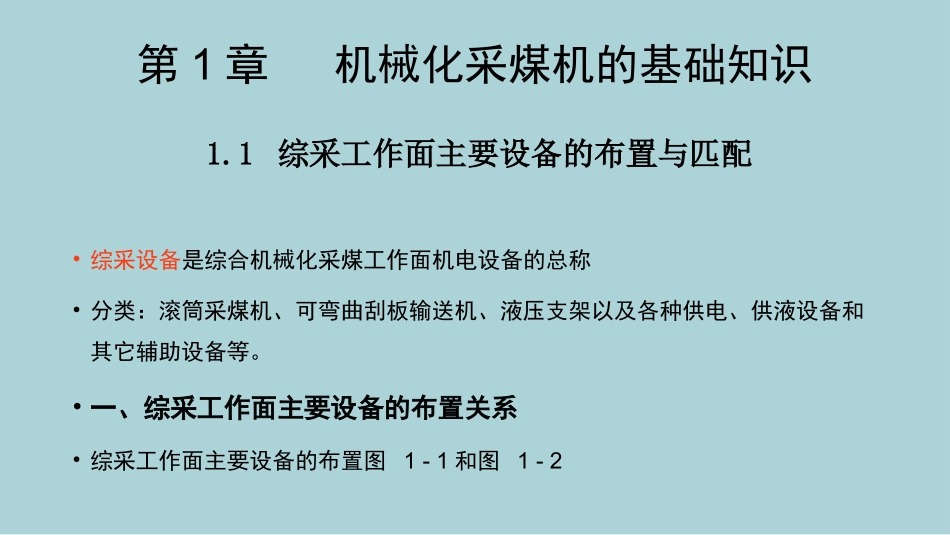

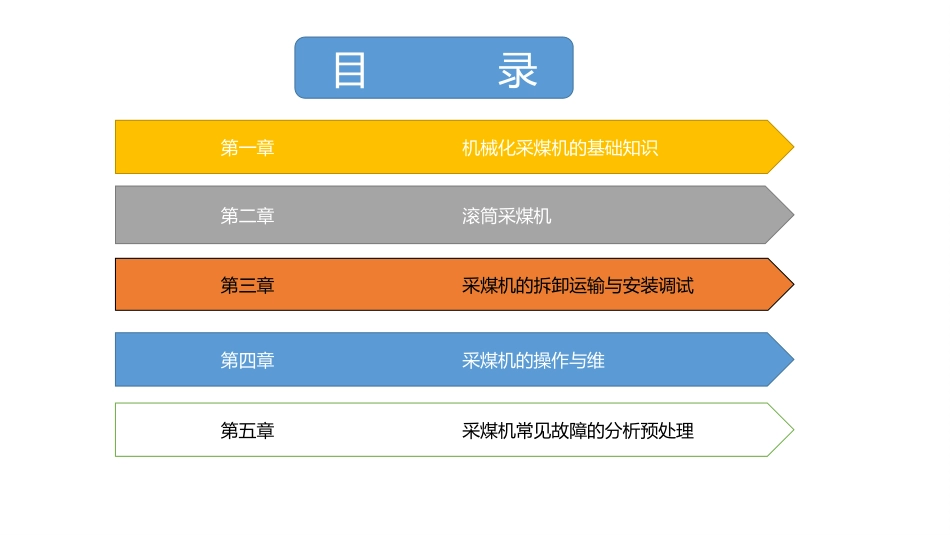

煤矿采掘机械作业主讲人：李俊杰宁武县能源职工安全培训中心（有限公司）第一章机械化采煤机的基础知识第二章滚筒采煤机第四章采煤机的操作与维第五章采煤机常见故障的分析预处理第三章采煤机的拆卸运输与安装调试目录第1章机械化采煤机的基础知识•综采设备是综合机械化采煤工作面机电设备的总称•分类：滚筒采煤机、可弯曲刮板输送机、液压支架以及各种供电、供液设备和其它辅助设备等。•一、综采工作面主要设备的布置关系•综采工作面主要设备的布置图1-1和图1-21.1综采工作面主要设备的布置与匹配•（1）工作面可弯曲刮板输送机靠近煤壁、延工作面全长铺设在底板上。•（2）采煤机骑在可弯曲刮板输送机上，通过牵引机构，带动采煤机沿工作面穿梭运行。同时，采煤机的滚筒切入煤壁，完成破煤任务。•（3）液压支架位于工作面可弯曲刮板输送机的采空侧，沿工作面全长呈直线布置，支撑于工作面顶、底板之间。•（4）在工作面下端的运输区段平巷内沿工作面推进方向布置有桥式转载机，桥式转载机的水平装载段搭接于工作面可弯曲刮板输送机的机头下面，卸载段则搭接在可伸缩带式输送机的机尾上。•（5）在工作面运输区段平巷内铺设有轨道，设有设备列车。•（6）在轨道区段平巷内设有运送设备和材料的单轨吊车或搬运绞车。二、综采工作面的主要设备的作用设备作用采煤机是完成落煤、装煤工序的一种机械（d630/800mm）可弯曲刮板输送机是完成工作面运煤机械，同时也是采煤机轨道以及液压支架移架时的支点液压支架是用于支护和管理顶板的机械设备转载机是40m左右长、能抬高货载的重型刮板输送机可伸缩带式输送机是工作面区段运输平巷中的运煤设备乳化液泵站是供给液压支架和其他液压装置压力液体的动力设备喷雾站是供给采煤机内外喷雾降尘及各运煤转载点喷雾降尘压力水的动力设备采煤机可弯曲刮板输送机液压支架转载机排头支架（过渡支架）端头支架可伸缩带式输送机乳化液泵站喷雾泵站三、综采工作面主要设备的配备•三机配套：采煤机、可弯曲刮板输送机和液压支架的性能配套•·采煤机可弯曲刮板输送机液压支架三机配套1.2机械化采煤工艺机械化采煤普通机械化采煤综合机械化采煤放顶煤综合机械化··由落煤、装煤及运煤、工作面支护、推移工作面刮板输送机、采空区处理··由落煤、装煤及运煤、输送机和支架的移动、支护、采空区处理采煤工艺综采放顶煤的特点工作面采煤放煤方式放煤步距··1.3采煤机械基本知识•一、刨煤机•采煤机刨煤机滚筒采煤机（按力学性质）静力式刨煤机动力式刨煤机拖钩刨煤机滑行刨煤机滑行拖钩刨煤机2.刨煤机的优缺点及适用条件二、滚筒采煤机•1.滚筒采煤机的类型•（1）按滚筒数目分为单滚筒采煤机和双滚筒采煤机。其特点分别为：单滚筒采煤机机身较短，重量较轻，自开切口性能较差，适宜在煤层起伏变化不大的条件工作；双滚筒平煤机调高范围大，生产效率高，可在各种煤层地质条件下工作。•（2）按煤层厚度分为厚煤层采煤机、中厚煤层采煤机和薄煤层采煤机。其特点分别为：厚煤层采煤机机身几何尺寸大，调高范围大，采高大于3.5m;中厚煤层采煤机机身几何尺寸较大，调高范围较大，采高1.3?3.5m;薄煤层采煤机机身几何尺寸较小，调高范围小，采高小于1.3m。•（3）按调髙方式分为固定滚筒式采煤机、摇臂滚筒式采煤机和机身摇臂滚筒式采煤机。其特点分别为：固定滚筒式采煤机靠机身上的液压缸调高，调高范围小；摇臂滚筒式采煤机调高范围大，卧底童大，装煤效果好；机身摇臂滚筒式采煤机机身短窄，稳定性好，但自开切口性能差，卧底量较小，适应煤层起伏变化小、顶板条件差等特殊地质条件。•（4）按机身设置方式分为骑输送机采煤机和爬底板采煤机。其特点分别为：骑输送机采煤机适用范围广，装煤效果好，适用于中厚及其以上的煤层；爬底板采煤机适用各种薄和极薄煤层地质条件。•（5）按牵引控制方式分为机械牵引采煤机、液压牵引采煤机和电牵引采煤机。其特点分别为：机械牵引采煤机操作简单，维护检修方便，适应性强；液压牵引采煤机控制、操作简便、可靠、功能齐全，适用范围广；电牵引采煤机控制、操作简便、传动效率髙，适用各种地质条件。•（6）按...
