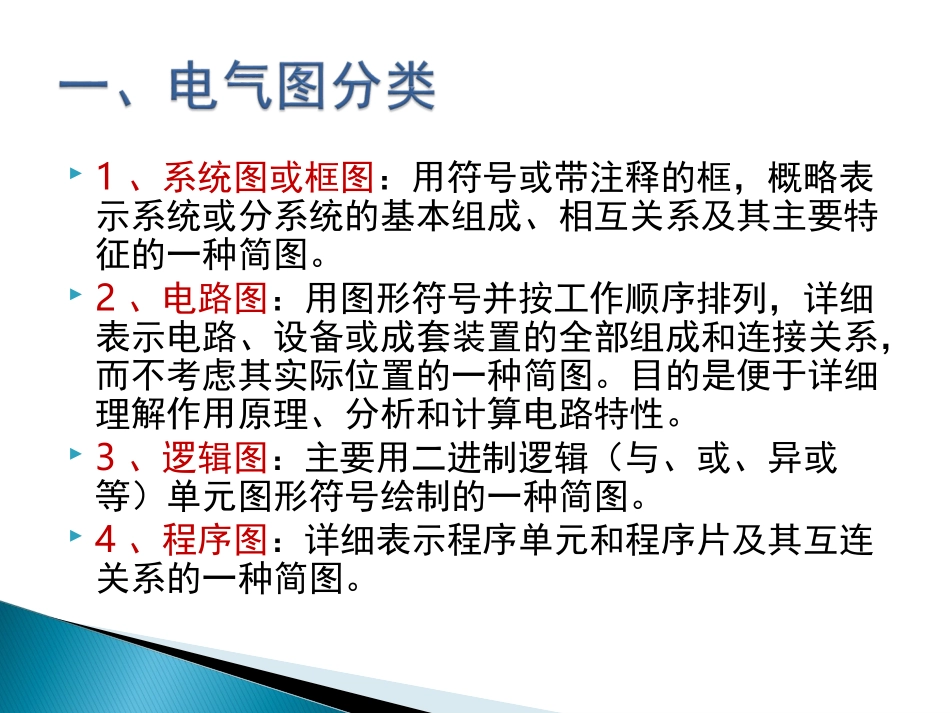

1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图
目的是便于详细理解作用原理、分析和计算电路特性
3、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图
4、程序图:详细表示程序单元和程序片及其互连关系的一种简图

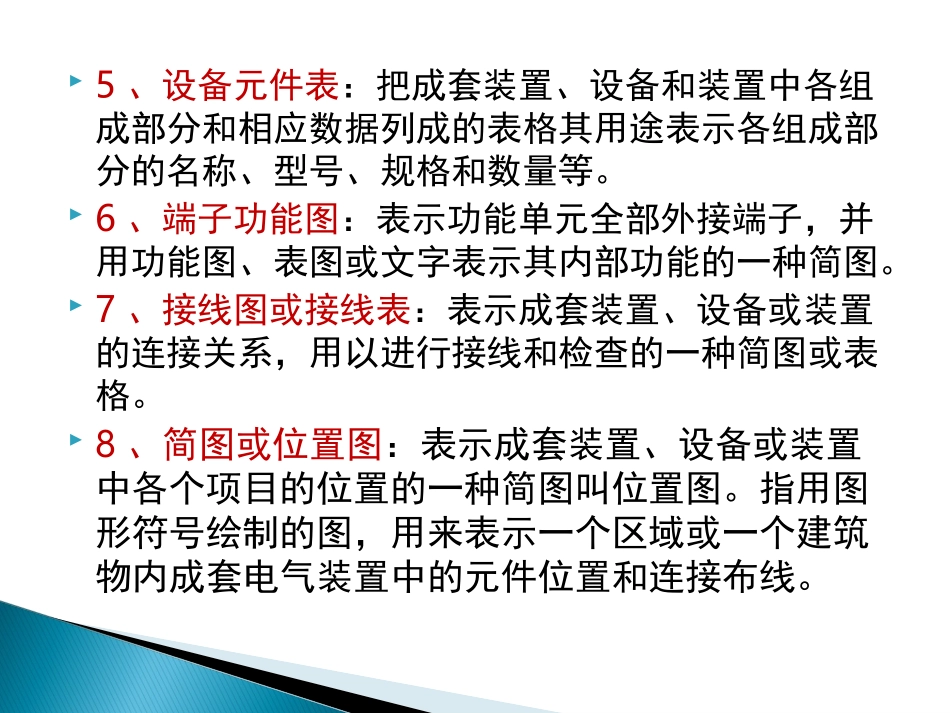

5、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等
6、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图
7、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格
8、简图或位置图:表示成套装置、设备或装置中各个项目的位置的一种简图叫位置图
指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线
1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段
2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图
3、元件和连接线是电气图的主要表达内容一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路
1、控制按钮控制按钮产品外形图结构原理图及图形符号控制按钮由按钮帽、复位弹簧桥式触电和外壳构成
动触点和上面的静触点组成常闭;和下面的静触点组成常开
按下按钮,常闭触点断开、常开触点闭合;松开按钮,在弹簧作用下各触点恢复原态
2、位置开关(行程开关、限位开关
