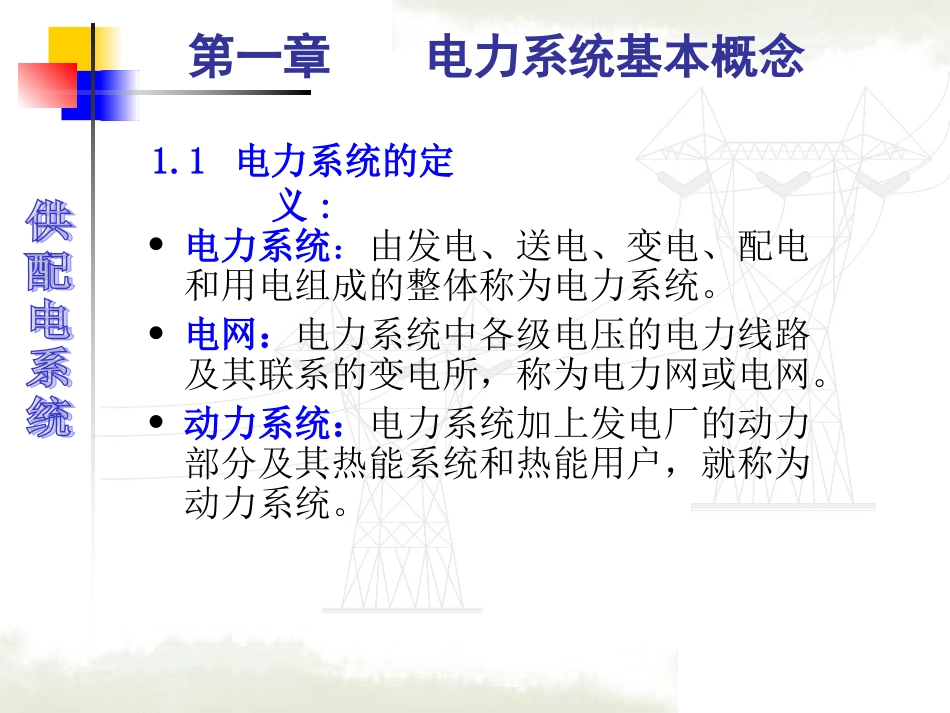

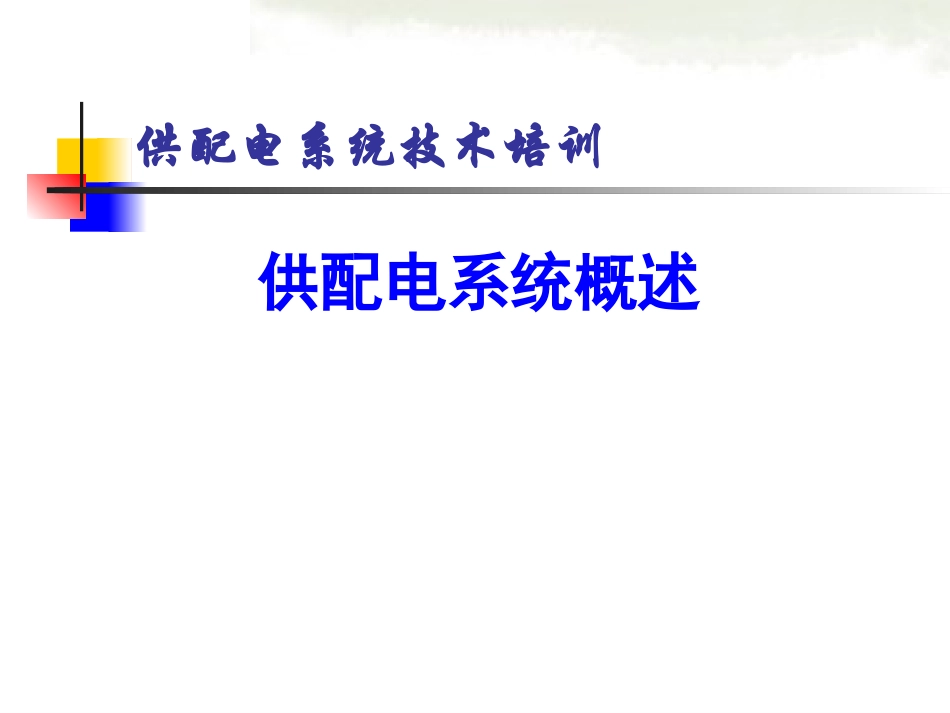

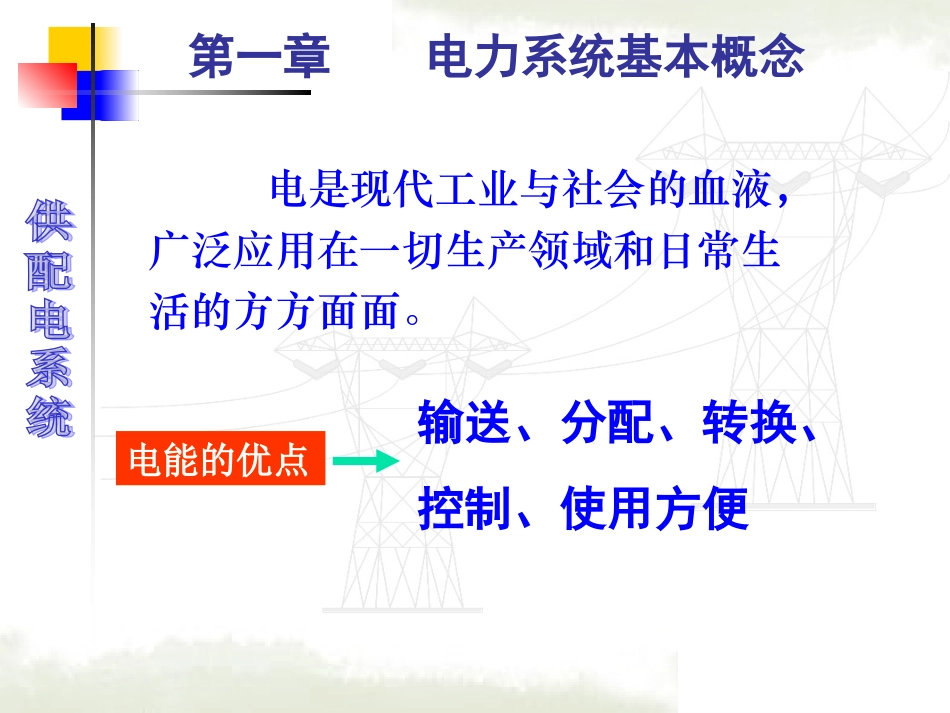

供配电系统技术培训供配电系统概述第一章电力系统基本概念电是现代工业与社会的血液，广泛应用在一切生产领域和日常生活的方方面面。电能的优点输送、分配、转换、控制、使用方便电力系统：由发电、送电、变电、配电和用电组成的整体称为电力系统。电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。第一章电力系统基本概念1.1电力系统的定义:第一章电力系统基本概念电力系统组成示意图第一章电力系统基本概念电力系统的输配电方式示意图第一章电力系统基本概念1.2电力系统的特点:1、发、供、用电在同一瞬间完成，具有同时性。有功功率、无功功率在任何瞬间都要达到平衡。2、与国民经济、人民生活关系密切。3、过渡过程的短暂性（可能造成一些事故或中断供电）。第一章电力系统基本概念1.3对电力系统的基本要求：1、保证连续可靠的供电（断电会造成不良政治、经济影响）。2、保证良好的电能质量（频率、电压、正弦波形）。3、保证电力系统运行的经济性。第一章电力系统基本概念1.4负荷等级：根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同负荷等级确定其对供电电源的要求。我们通常将负荷分为三级：1．一级负荷2．二级负荷3．三级负荷第一章电力系统基本概念供电要求：一级负荷：应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。二级负荷：宜由两回线路供电。三级负荷：无特殊要求。第一章电力系统基本概念1.5额定频率：按国家标准规定，我国所有交流电力系统的额定频率为50Hz。频率偏差±0.2Hz第一章电力系统基本概念1.6额定电压等级：国家对于电力网及电气设备规定的标准电压等级。1、能使电气设备的生产实现标准化、系列化。2、电气设备长期工作在该电压时具有最佳技术和经济性能。电压偏差：一般为±5%电压波动：2.5%电网谐波第一章电力系统基本概念用电设备与电力网额定电压发电机额定电压（始端高5%）变压器额定电压原边绕组（末端）副边绕组（始端高10%）接电力网接发电机（末端）0.230.220.230.230.400.380.400.4033.1533.153.15及3.366.366.36.3及6.61010.51010.510.5及11353538.5606066我国交流电力网和电气设备的额定电压（线间电压，单位kv）110110121220220242330330363500500550750750825第二章变电所的电气主接线变电所主接线：是电气部分的主体，由其把变压器、断路器等各种电气设备通过母线、导线有机地联结起来，并配置避雷器、互感器等保护、测量电器，构成变电所汇集和分配电能的一个系统。第二章变电所的电气主接线2.1电气主接线的基本要求：1、保证必要的供电可靠性和电能质量2、具有一定的灵活性和方便性3、具有经济性4、具有发展和扩建的可能性第二章变电所的电气主接线2.2电气主接线的基本方式：单母线接线单母线分段接线双母线接线桥式接线第二章变电所的电气主接线2.2.1单母线接线单母线接线的特点是整个配电装置只有一组母线，所有电源进线和出线都接在同一组母线上。每一回路均装有断路器QF和隔离开关QS。负荷侧馈线#1电源进线#2电源进线(t)2uu1(t)双电源不能同时投入。技术措施：闭锁。双电源单母线:第二章变电所的电气主接线第二章变电所的电气主接线2.2.2单母线分段接线当引出线数目较多时，为提高供电可靠性，可用断路器将母线分段，即采用单母线分段接线方式。正常工作时，分段断路器可以接通也可以断开。第二章变电所的电气主接线2.2.3双母线接线双母线接线有两组母线（母线Ⅰ和母线Ⅱ），两组母线之间通过母线联络断路器QF（以下简称母联断路器）连接；每一条引出线和电源支路都经一台断路器与两组母线隔离开关分别接至两组母线上。第二章变电所的电气主接线(a)内桥接线；(b)外桥接线2.2.4桥式接线桥式接线适用于仅有两台变压器和两条出线的装置。桥式接线仅用三台断路器，可分为内桥和外桥两种接线方式。第三章电力系统的中性点运行方式3.1中性点运行...
