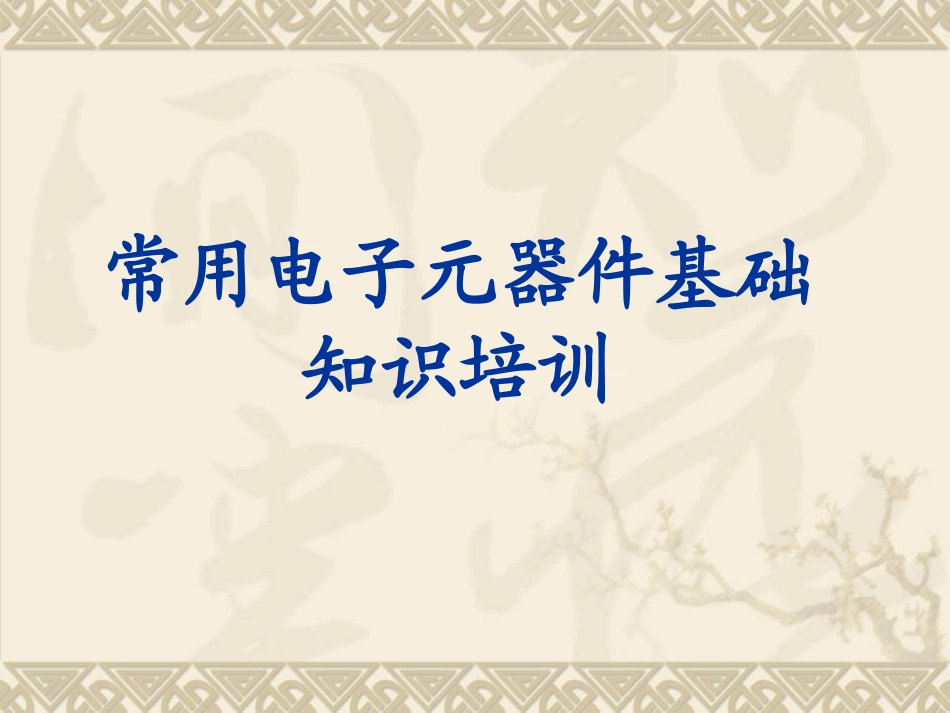

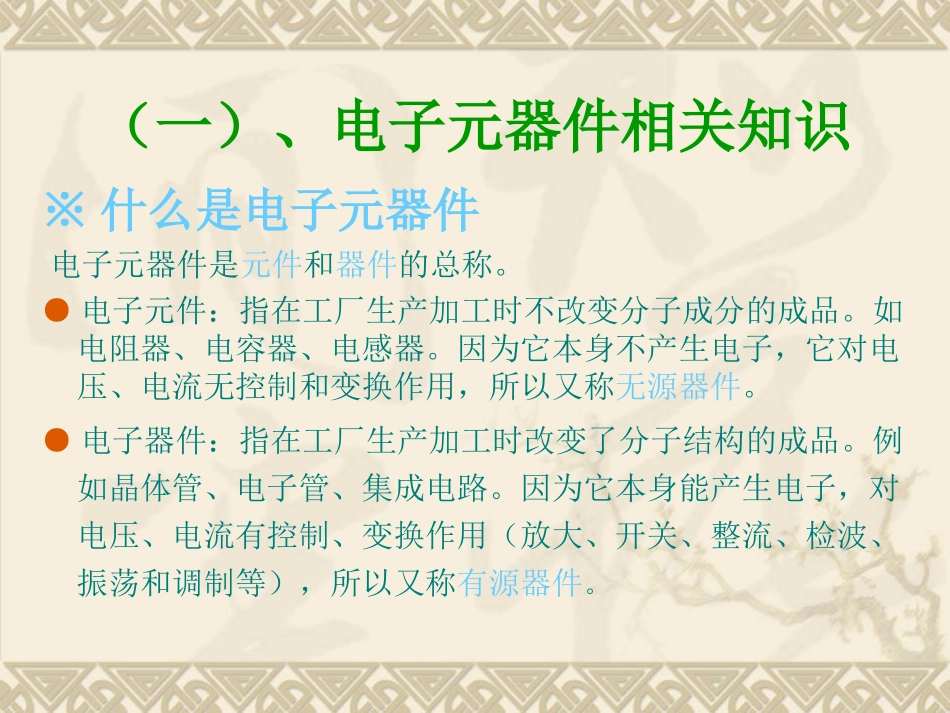

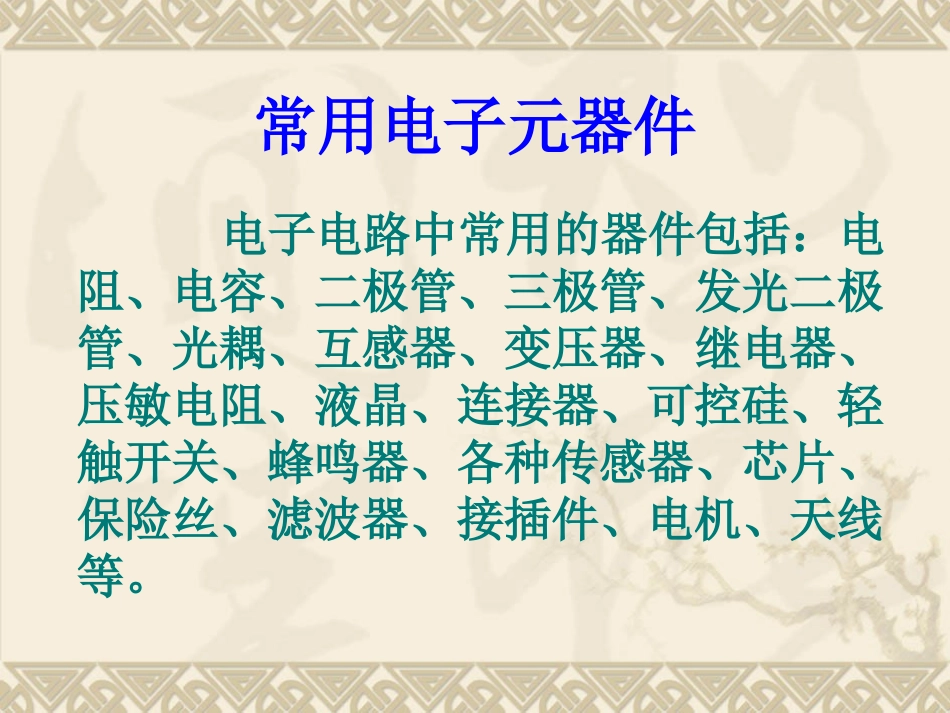

常用电子元器件基础知识培训（一）、电子元器件相关知识※什么是电子元器件电子元器件是元件和器件的总称。●电子元件：指在工厂生产加工时不改变分子成分的成品。如电阻器、电容器、电感器。因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。●电子器件：指在工厂生产加工时改变了分子结构的成品。例如晶体管、电子管、集成电路。因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。常用电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、发光二极管、光耦、互感器、变压器、继电器、压敏电阻、液晶、连接器、可控硅、轻触开关、蜂鸣器、各种传感器、芯片、保险丝、滤波器、接插件、电机、天线等。PCB板上字母标志元件名称特性极性or方向计量单位功能R(RN/RP)电阻有色环有SIP/DIP/SMD封装SIP/DIP有方向欧姆Ω/KΩ/MΩ限制电流C电容色彩明亮、标有DC/VDC/pF/uF等部分有法拉pF/nF/uF存储电荷，阻直流、通交流L电感单线圈无亨利uH/mH存储磁场能量,阻直流,通交流T变压器两个或以上线圈有匝比数调节交流电的电压与电流D或CR二极管小玻璃体，一条色环标记为1Nxxx/LED有允许电流单向流动Q三极管三只引脚，通常标记为2Nxxx/DIP/SOT有放大倍数用作放大器或开关U集成电路IC有多种电路的集合X或Y晶振crystal金属体有赫兹（Hz）产生振荡频率F保险丝fuse无安培（A）电路过载保护S或SW开关switch有触发式、按键式及旋转式，通常为DIP有触点数通断电路J或P连接器有引脚数连接电路板B或BJT电池正负极，电压有伏特（安培）提供直流电流电阻（R)定义：电阻（Resistance，通常用“R”表示），通常把导体对电流阻碍作用称为导体的电阻。作用：电阻在电路中通常起分压、分流、限流的作用。对信号来说，交流与直流信号都可以通过电阻。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件。单位：电阻常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，1Ω=1V/A。比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。1、电阻的电路符号电阻一般符号（固定电阻）可变电阻符号滑动触点电位器电阻在电路中的连接方式串联并联色环标识有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金0.1±5%银0.01±10%无色±20%二、电容电容器是由两个彼此绝缘、相互靠近的导体与中间一层不导电的绝缘介质构成的，两个导体成为电容器的两极，分别用导线引出，是一种储能元件。电容也是最常用、最基本的电子元件之一。在电路中用于调谐、振荡、隔直、滤波、耦合、旁路等。电容用符号C表示，单位为F、μF（10-6F）、pF（10-12F）电容有贴片式和插接式两种1、电容的电路符号普通电容电解电容可调电容微调电容2、电容的分类按结构分：固定电容器、可变电容器、微调电容器注：微调电容：让两极板的距离、相对位置或面积可调，便构成微调电容.它的介质有空气、陶瓷、云母、薄膜等.可调电容：由一组定片和一组动片组成，其容量随动片的转动而连续改变.它的介质通常有空气和聚苯乙烯两种，前者体积较大：损耗较小．可用于更高频率的场合。按绝缘介质分：空气介质电容器、云母电容器、瓷介电容器、涤纶电容器、聚苯乙烯电容器、金属化纸介电容器、电解电容器、玻璃釉电容器、独石电容器等。陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，自体电感小。云母电容：以云母片作云母电容：以云母片作介质的电容器，介质的电容器，介质损介质损耗小，绝缘电阻大、耗小，绝缘电阻大、温度系数小，适宜用温度系数小，适宜用于高频电路于高频电路纸介电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。价格低，容量大。薄膜电容：用聚苯薄膜电容：用聚苯乙烯、聚四氟乙烯或乙烯、聚四氟乙烯或涤纶等有机薄膜代替涤纶等有机薄膜代替纸介质，做成的...
