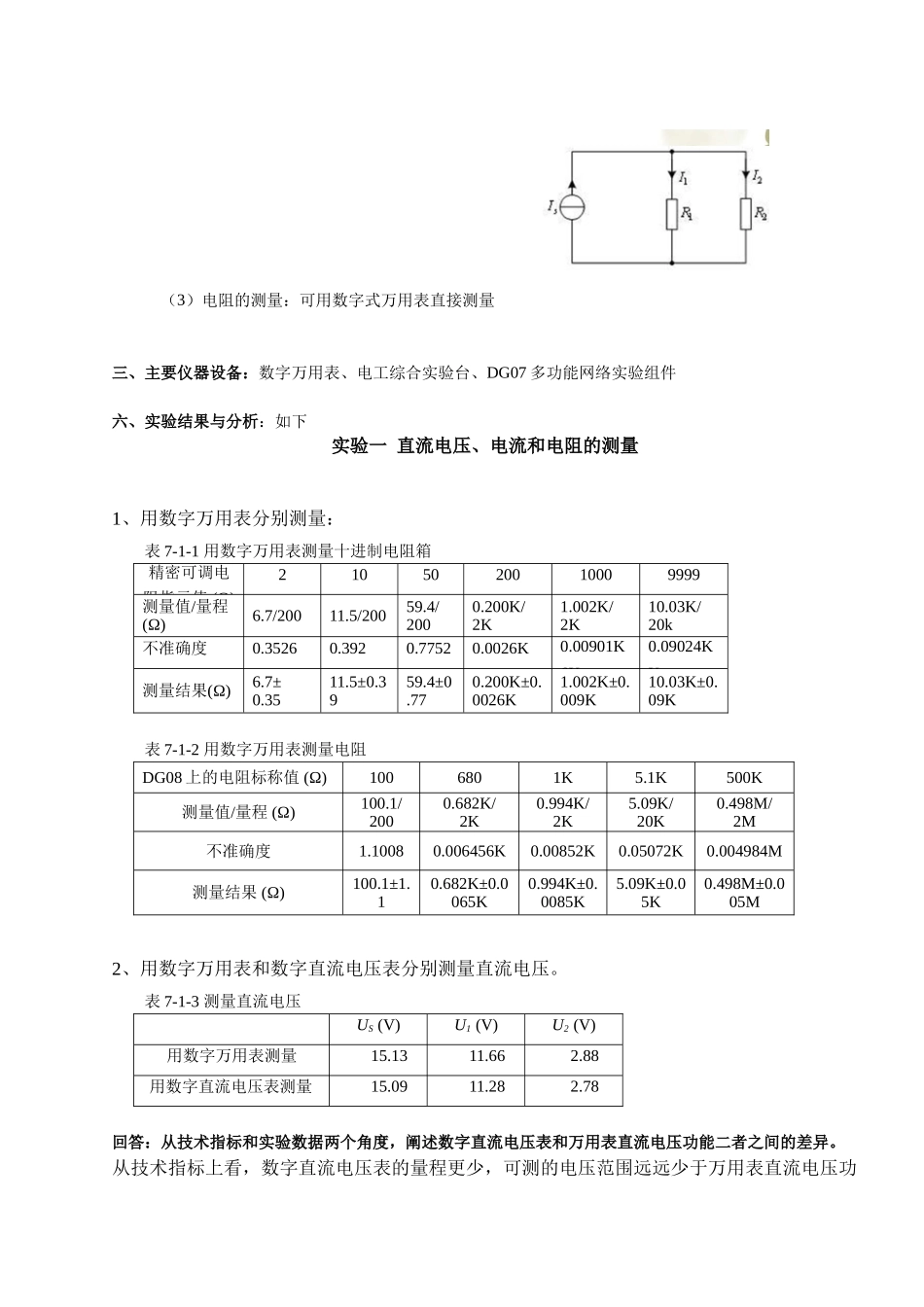

实验报告课程名称：电路与模拟电子技术试验_______指导老师：____成绩：__________________实验名称：直流电压、电流和电阻的测量___实验类型：基础规范型实验_同组学生姓名：__________一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验的目的和要求（1）掌握直流电源、测量仪表以及数字万用表的使用方法（2）掌握直流电压、电流和电阻的直接测量方法（3）了解测量仪表量程、分辨率、准确度对测量结果的影响（4）学习如何正确表示测量结果二、实验内容和原理1.实验内容：（1）用数字式万用表分别测量精密可调电阻和指定电阻器的阻值（2）用数字式万用表和数字直流电压表分别测量直流电压（3）用直流电流表和直流微安表分别测量直流电流2.实验原理：（1）直读式仪表的不准确度=±(a％*读数＋字数*分辨力)。数字万用表电阻挡各量程的不准确度如下：（2）直流电压、电流的直接测量：将直流电压表并联在待测电压处，可以测量其电压值，电流表串联在待测支路中能测量该支路中流动的电流（3）电阻的测量：可用数字式万用表直接测量三、主要仪器设备：数字万用表、电工综合实验台、DG07多功能网络实验组件六、实验结果与分析：如下实验一直流电压、电流和电阻的测量1、用数字万用表分别测量：表7-1-1用数字万用表测量十进制电阻箱精密可调电阻指示值(Ω)2105020010009999测量值/量程(Ω)6.7/20011.5/20059.4/2000.200K/2K1.002K/2K10.03K/20k不准确度0.35260.3920.77520.0026K0.00901K6K0.09024KK测量结果(Ω)6.7±0.3511.5±0.3959.4±0.770.200K±0.0026K1.002K±0.009K10.03K±0.09K表7-1-2用数字万用表测量电阻DG08上的电阻标称值(Ω)1006801K5.1K500K测量值/量程(Ω)100.1/2000.682K/2K0.994K/2K5.09K/20K0.498M/2M不准确度1.10080.006456K0.00852K0.05072K0.004984M测量结果(Ω)100.1±1.10.682K±0.0065K0.994K±0.0085K5.09K±0.05K0.498M±0.005M2、用数字万用表和数字直流电压表分别测量直流电压。表7-1-3测量直流电压US(V)U1(V)U2(V)用数字万用表测量15.1311.662.88用数字直流电压表测量15.0911.282.78回答：从技术指标和实验数据两个角度，阐述数字直流电压表和万用表直流电压功能二者之间的差异。从技术指标上看，数字直流电压表的量程更少，可测的电压范围远远少于万用表直流电压功能可测的电压范围。从实验数据方面看来，两个表差别不大。3、用直流电流表测量直流电流。按图接线，其中IS=1.9mA，为直流稳流电源，R1、R2选用十进制电阻箱。用直流电流表分别测量以下两种情况下的IS、I1和I2，测量数据填入表7-1-4。(a)R1、R2的标称值均为10Ω；(b)R1、R2的标称值均为1kΩ。表7-1-4用直流电流表测量直流电流IS（mA）I1（mA）I2（mA）R1、R2标称值均为10Ω2.010.9900.940R1、R2标称值均为1kΩ2.010.7860.702回答：上述两种情况下支路电流为什么会有比较明显的差异？试着给予解释和结论。恒流源的等效电路如右图所示，是由一个理想恒流源Is和较大的内阻Rj并联而成。当R1与R2均为10Ω时，其阻值远小于内阻Rj，因此可以将电源看做较理想的恒流源；当R1与R2均为1KΩ时，其总阻值已经接近内阻Rj，因此内阻Rj分流效果明显，此时的电源已经不能看成恒流源了。4、实验拓展：5、实验结论与体会：这次实验虽然电路十分简单，但是当用到实际仪器实际操作起来时并没有想象的那么简单，而且数据也不是想象中和理论计算值一样。这让我感受到要理论要运用于实际，我们还有很多知识要学习，而这些知识的学习不单是纸面上的分析，更重要的是在实践中学习。装订线
