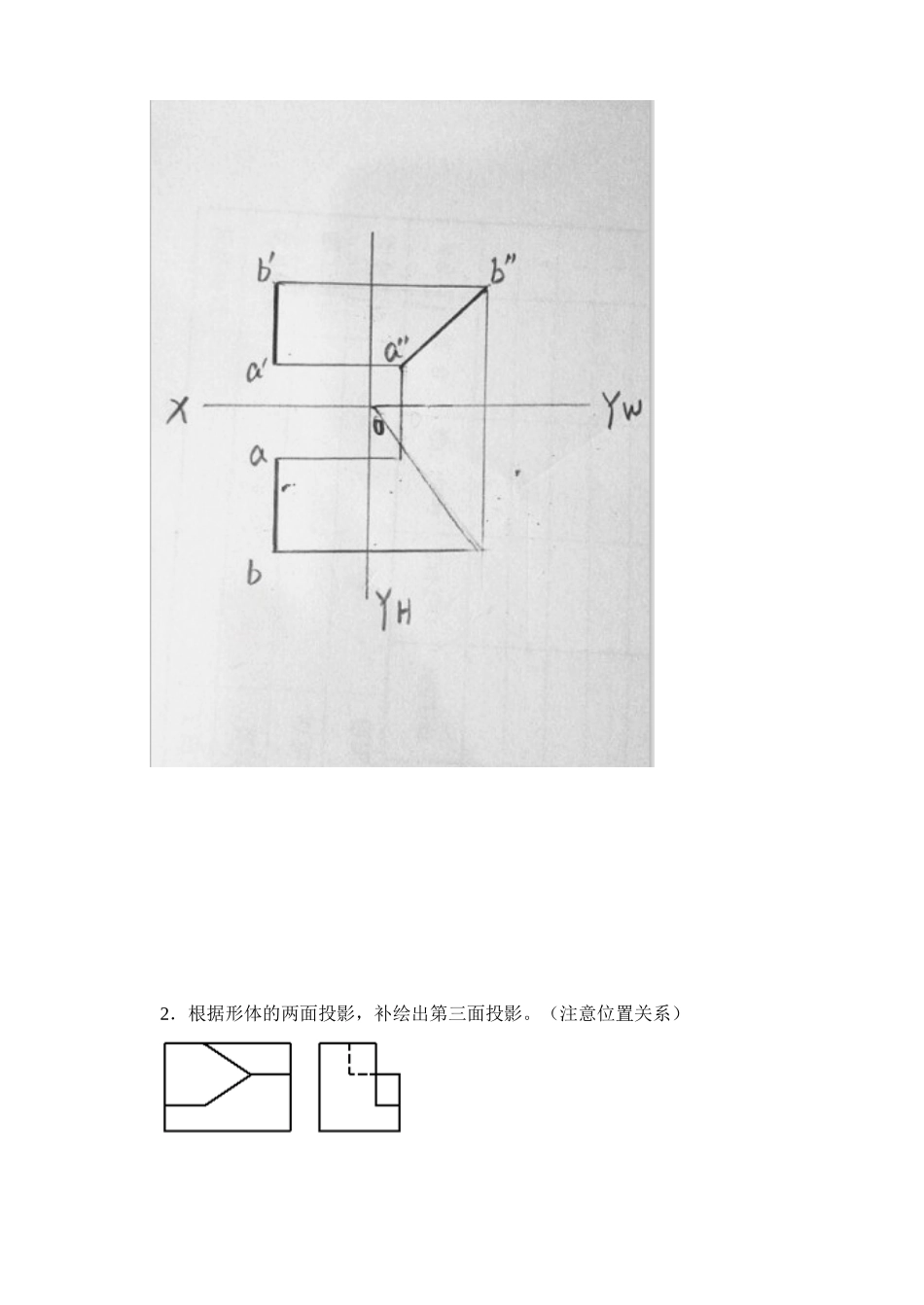

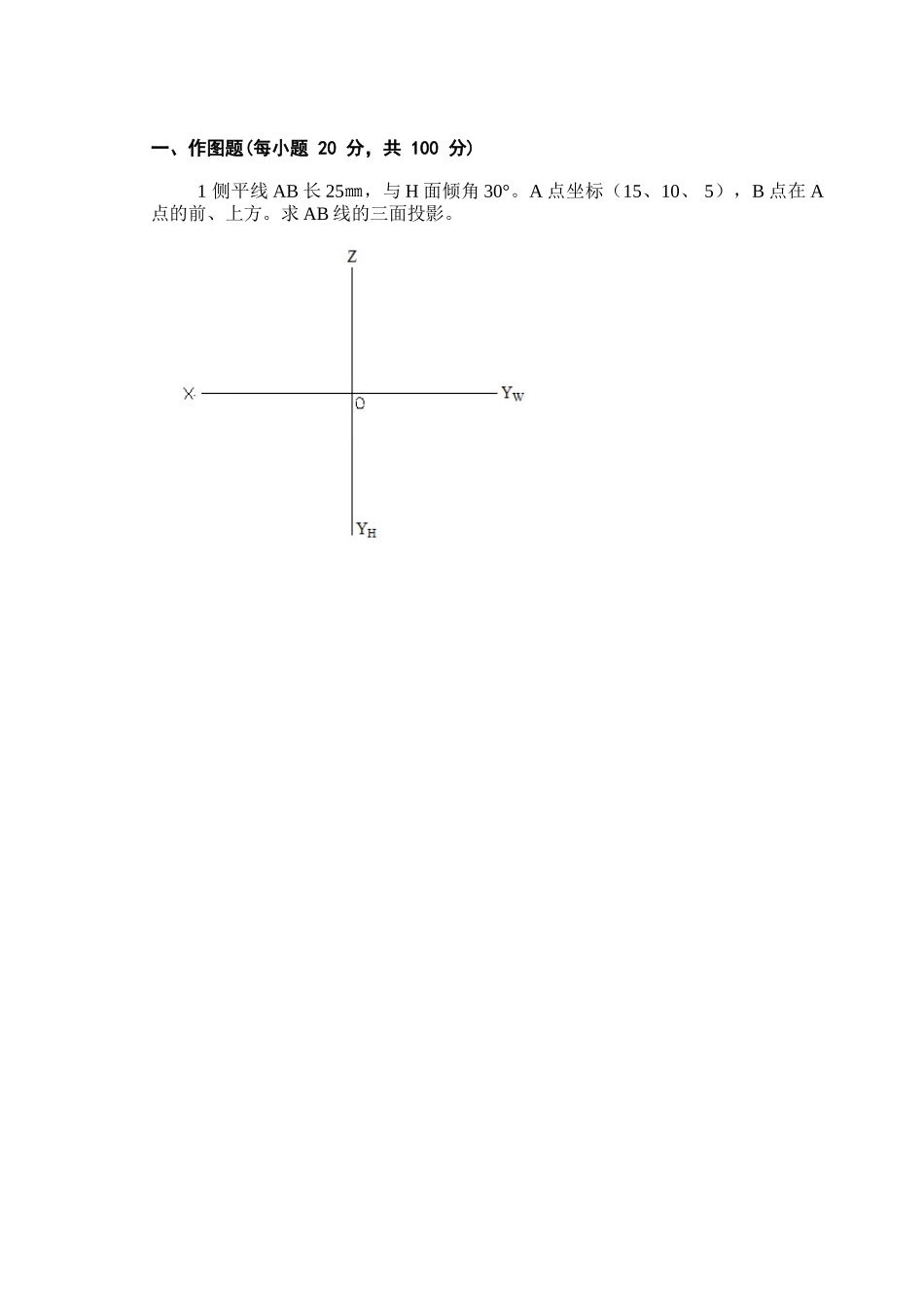

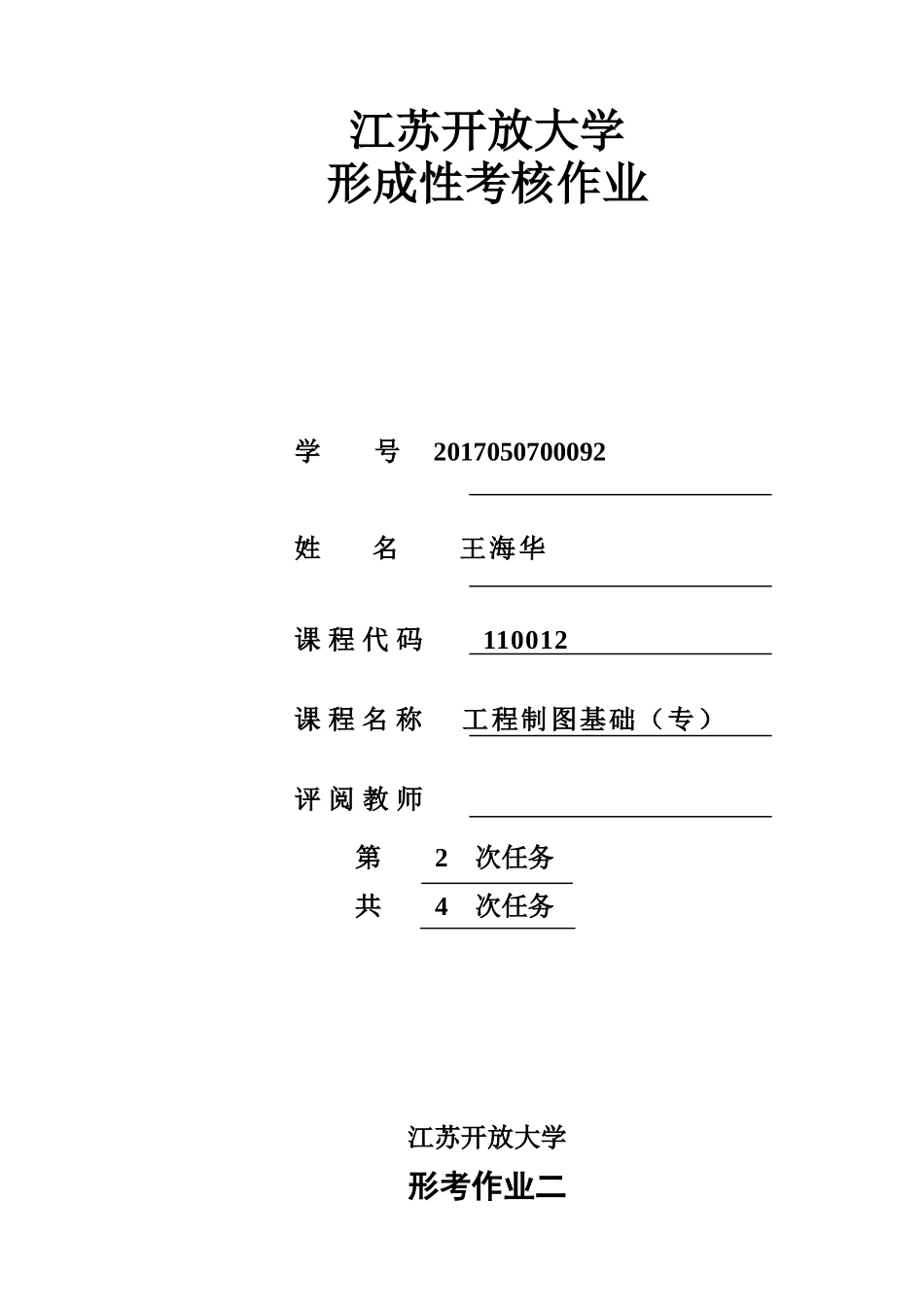

江苏开放大学形成性考核作业学号2017050700092姓名王海华课程代码110012课程名称工程制图基础（专）评阅教师第2次任务共4次任务江苏开放大学形考作业二一、作图题(每小题20分，共100分)1侧平线AB长25㎜，与H面倾角30°。A点坐标（15、10、5），B点在A点的前、上方。求AB线的三面投影。2．根据形体的两面投影，补绘出第三面投影。（注意位置关系）3.根据形体的正等测投影图，绘制出其三面投影图。（比例自定，尺寸在图中量取，注意位置关系）4根据两面投影图，绘制形体的正等轴侧图，比例自定，尺寸在图中量取。5作1-1全剖面图。材料：混凝土。比例自定，尺寸在图中量取。完成日期：2018年4月7日得分：评语：评阅时间：课程名称：工程制图基础（专）第2次任务评阅教师：
