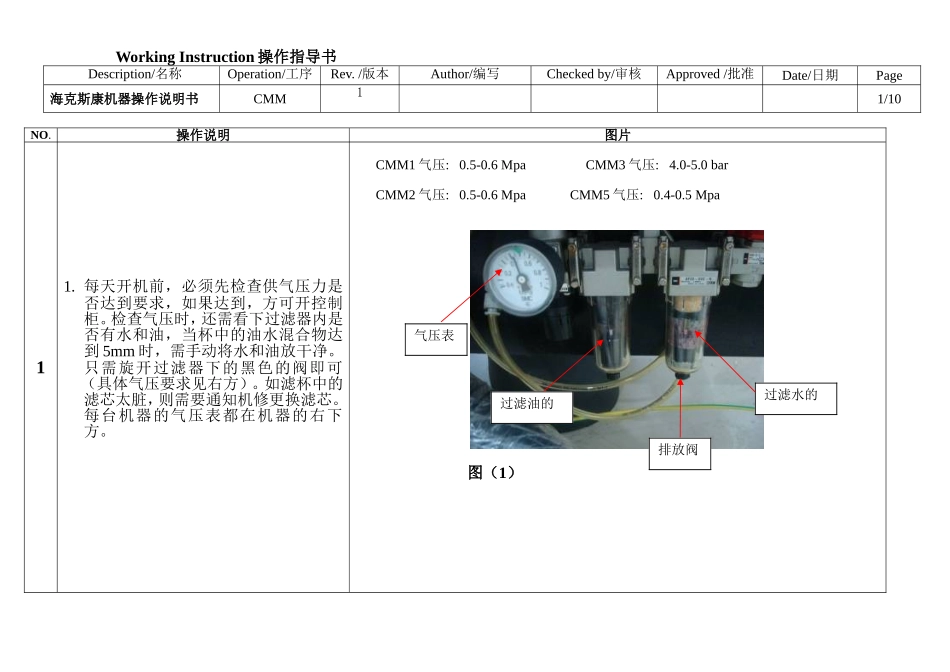

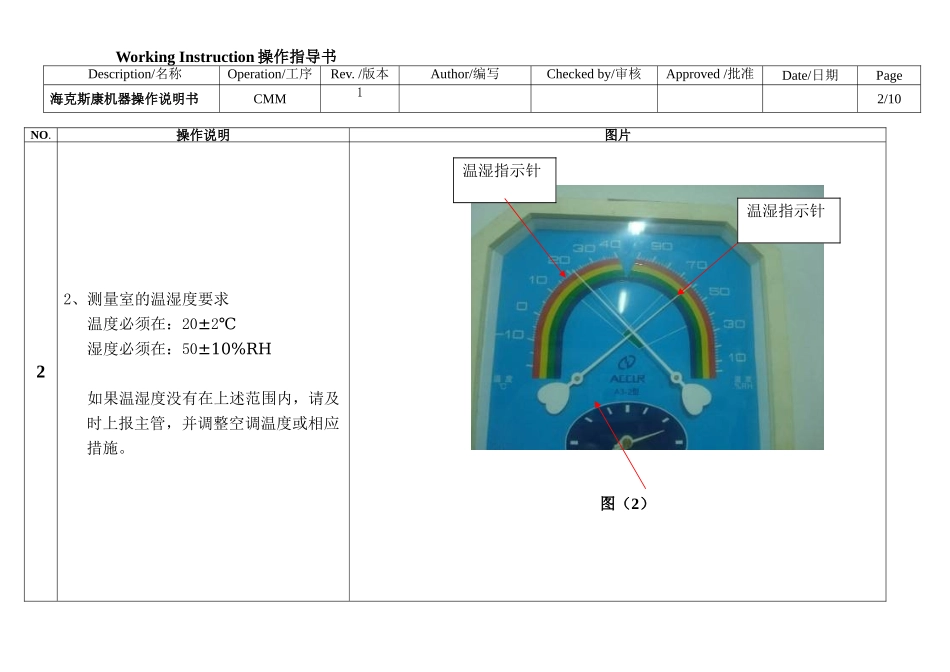

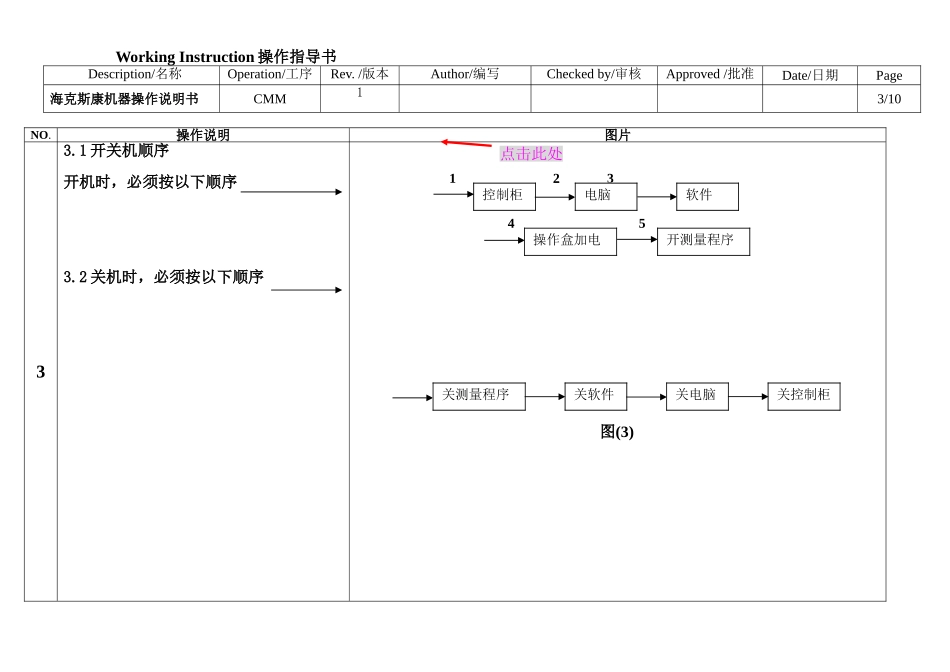

WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM11/10NO.操作说明图片11.每天开机前，必须先检查供气压力是否达到要求，如果达到，方可开控制柜。检查气压时，还需看下过滤器内是否有水和油，当杯中的油水混合物达到5mm时，需手动将水和油放干净。只需旋开过滤器下的黑色的阀即可（具体气压要求见右方）。如滤杯中的滤芯太脏，则需要通知机修更换滤芯。每台机器的气压表都在机器的右下方。CMM1气压:0.5-0.6MpaCMM3气压:4.0-5.0barCMM2气压:0.5-0.6MpaCMM5气压:0.4-0.5Mpa图（1）气压表过滤油的过滤水的排放阀WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM12/10NO.操作说明图片22、测量室的温湿度要求温度必须在：20±2℃湿度必须在：50±10%RH如果温湿度没有在上述范围内，请及时上报主管，并调整空调温度或相应措施。图（2）温湿指示针温湿指示针WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM13/10NO.操作说明图片33.1开关机顺序开机时，必须按以下顺序3.2关机时，必须按以下顺序1232345图(3)点击此处控制柜软件电脑操作盒加电关测量程序开测量程序关软件关电脑关控制柜WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM14/10NO.操作说明图片44、测针的校验注意事项4.1校验测针前，需将标准球先擦拭干净。4.2检查测针的测球或测针尖端是否有异物或毛屑。4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石是否有破损或脱落。如有以上几种情况，都将影响测量的值。具体如图（4.5.6）图(4)图(5)图(6)WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM15/10NO.操作说明图片55、工作台面及导轨区域的保养及注意事项。5.1导轨区域不允许放置任何东西，且导轨在保养时，应用99.7%的酒精进行擦拭，将导轨区域上的油污及铝削清洁干净，待导轨面干燥后，方可运行机器。5.2工作台面上出来所要用到的夹具和当前要测的产品外，除了放置操作盒外，其它东西不建议放置在工作台面上，更不允许在一块产品未结束前，下一块要测的产品和夹具就已经放在工作台面上。如图（7.8.9.10）图(7)图(8)图(9)图(10)55.3保养机台所用的擦拭布必须是高织纱WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM16/10NO.操作说明图片纯棉布或无尘布，酒精必须是无水酒精，注意，严禁使用酒精擦拭机台喷漆表面及Renishaw光栅。图(12)5.4控制柜上必须保证无铝削，以防止铝削不慎掉入控制柜内，长时间高温，导致主板烧掉。图(11)图(11)图(12)WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM17/10NO.操作说明图片台面上的正确放置WorkingInstruction操作指导书Description/名称Operation/工序Rev./版本Author/编写Checkedby/审核Approved/批准Date/日期Page海克斯康机器操作说明书CMM18/10NO.操作说明图片66、操作盒的使用和注意事项6.1使用操作盒是，应注意操作盒的操作杆在旋转时是否有旋不动，或很难旋，或还没旋Z轴就直接下滑现象，如有上述现象，需立即和技术员反映，技术员将对操作杆进行更换。6.2在测量打点时，快接近踩点位置时，需按减速键。6.3如操作面板有破损时，请及时和技术员反映，将进行面板更换。77.冷干机的使用及注意事项7.1冷干机主要是起到过滤油和水的作用的，使用时一定要保证电源是SLOW键--控制手动采点测头慢速移动，防止打点太重(撞断测针)有回旋型箭头...
