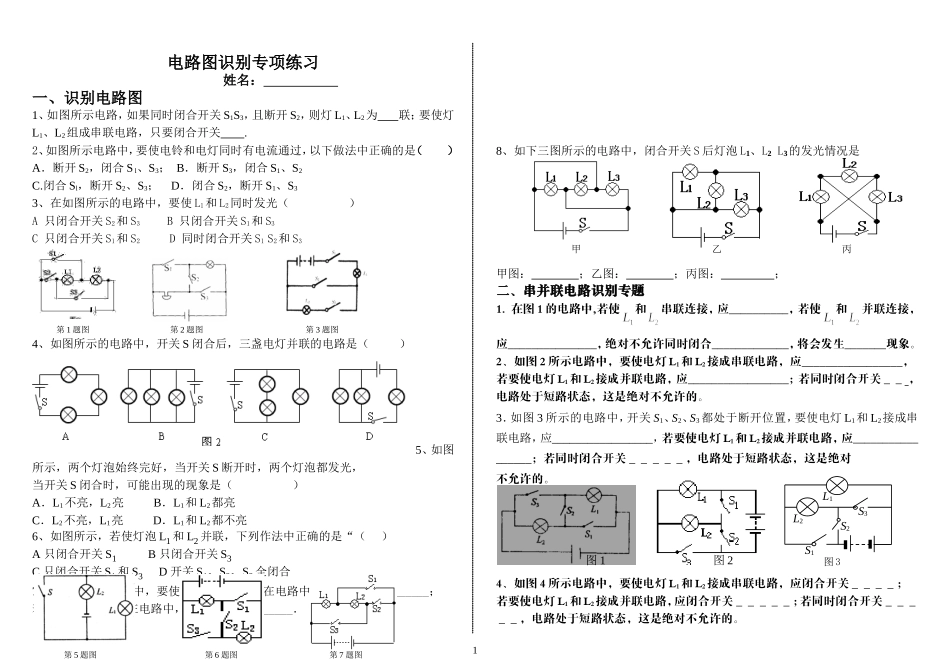

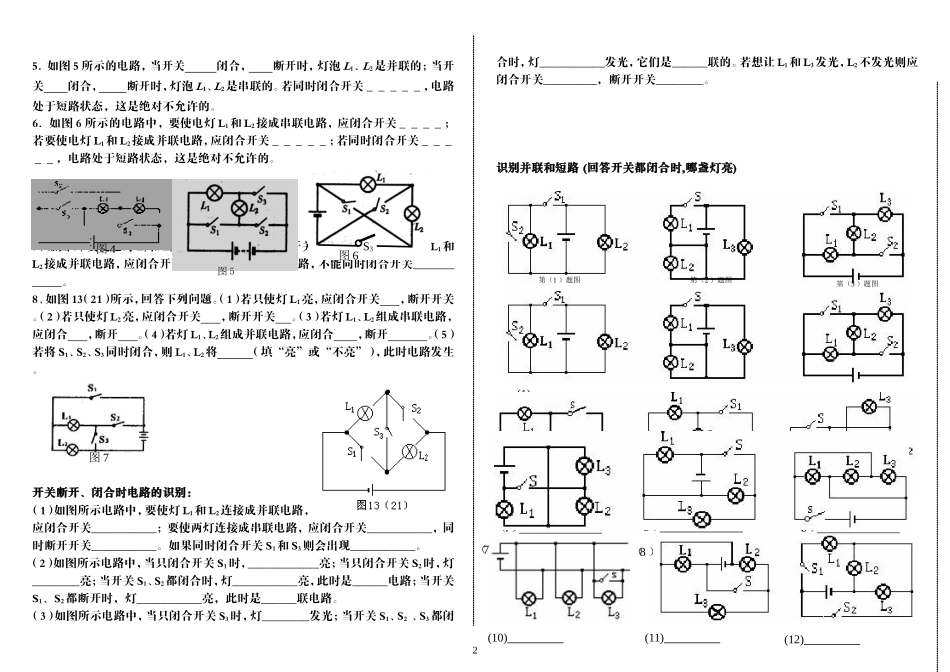

电路图识别专项练习姓名：一、识别电路图1、如图所示电路，如果同时闭合开关S1S3，且断开S2，则灯L1、L2为联；要使灯L1、L2组成串联电路，只要闭合开关.2、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开S2，闭合Sl、S3；B．断开S3，闭合S1、S2C.闭合Sl，断开S2、S3；D．闭合S2，断开S1、S33、在如图所示的电路中，要使L1和L2同时发光（）A只闭合开关S2和S3B只闭合开关S1和S3C只闭合开关S1和S2D同时闭合开关S1S2和S34、如图所示的电路中，开关S闭合后，三盏电灯并联的电路是（）5、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮6、如图所示，若使灯泡L1和L2并联，下列作法中正确的是“（）A只闭合开关S1B只闭合开关S3C只闭合开关S1和S3D开关S1、S2、S3全闭合7、如图所示的电路中，要使灯泡L1、L2串联在电路中，只能闭合开关______；若要使L1、L2并联在电路中，必须闭合开关______．8、如下三图所示的电路中，闭合开关S后灯泡L1、L2L3的发光情况是甲图：；乙图：；丙图：；二、串并联电路识别专题1．在图1的电路中,若使和串联连接，应__________，若使和并联连接，应_______________，绝对不允许同时闭合_____________，将会发生_______现象。2、如图2所示电路中，要使电灯L1和L2接成串联电路，应_________________，若要使电灯L1和L2接成并联电路，应_________________；若同时闭合开关＿＿，电路处于短路状态，这是绝对不允许的。3．如图3所示的电路中，开关S1、S2、S3都处于断开位置，要使电灯L1和L2接成串联电路，应_________________，若要使电灯L1和L2接成并联电路，应_________________；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。4、如图4所示电路中，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。1第1题图第2题图第3题图第5题图第6题图第7题图甲乙丙图2图1L2S2S1L1S3图35．如图5所示的电路，当开关闭合，断开时，灯泡L1、L2是并联的；当开关闭合，断开时，灯泡L1、L2是串联的。若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。6．如图6所示的电路中，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；若同时闭合开关＿＿＿＿＿，电路处于短路状态，这是绝对不允许的。7、如图7，要使电灯L1和L2接成串联电路，应闭合开关＿＿＿＿；若要使电灯L1和L2接成并联电路，应闭合开关＿＿＿＿＿；为避免短路，不能同时闭合开关____________。8、如图13（21）所示，回答下列问题。（1）若只使灯L1亮，应闭合开关，断开开关。（2）若只使灯L2亮，应闭合开关，断开开关。（3）若灯L1、L2组成串联电路，应闭合，断开。（4）若灯L1、L2组成并联电路，应闭合，断开。（5）若将S1、S2、S3同时闭合，则L1、L2将（填“亮”或“不亮”），此时电路发生。开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L1和L2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。如果同时闭合开关S1和S3则会出现___________。（2）如图所示电路中，当只闭合开关S1时，____________亮；当只闭合开关S2时，灯________亮；当开关S1、S2都闭合时，灯___________亮，此时是______电路；当开关S1、S2都断开时，灯___________亮，此时是______联电路。（3）如图所示电路中，当只闭合开关S3时，灯________发光；当开关S1、S2、S3都闭合时，灯___________发光，它们是______联的。若想让L1和L3发光，L2不发光则应闭合开关_________，断开开关________。识别并联和短路(回答开关都闭合时,哪盏灯亮)2图4图5S3图6图7第（1）题图第（2）题图第（3）题图(1)(2)(3)（4）（5）（6）（7）（8）（9）(10)(11)(12)中考热身1、(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会...
