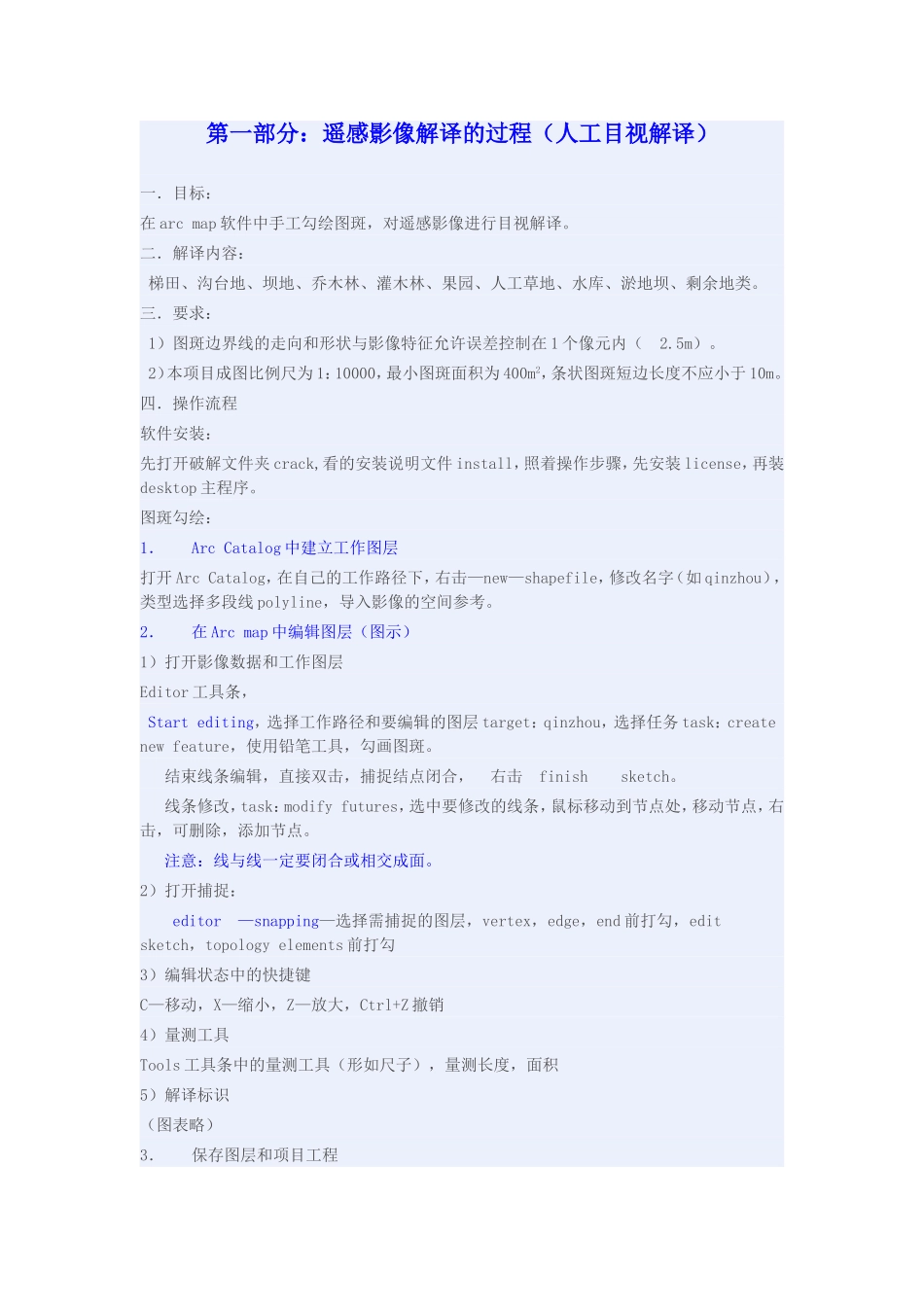

第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arcmap软件中手工勾绘图斑，对遥感影像进行目视解译。二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（2.5m）。2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。图斑勾绘：1．ArcCatalog中建立工作图层打开ArcCatalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。2．在Arcmap中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Startediting，选择工作路径和要编辑的图层target：qinzhou，选择任务task：createnewfeature，使用铅笔工具，勾画图斑。结束线条编辑，直接双击，捕捉结点闭合，右击finishsketch。线条修改，task：modifyfutures，选中要修改的线条，鼠标移动到节点处，移动节点，右击，可删除，添加节点。注意：线与线一定要闭合或相交成面。2）打开捕捉：editor—snapping—选择需捕捉的图层，vertex，edge，end前打勾，editsketch，topologyelements前打勾3）编辑状态中的快捷键C—移动，X—缩小，Z—放大，Ctrl+Z撤销4）量测工具Tools工具条中的量测工具（形如尺子），量测长度，面积5）解译标识（图表略）3．保存图层和项目工程Editor—saveedits，stopediting保存图层编辑File—save保存工作项目，设项目文件路径，文件名第二部分：对勾绘的线图层shp文件进行拓扑检查并修改1．在arcmap中，用边界裁剪线文件shp文件直接把边界复制到线图层1）打开边界图层（如3.Shp），打开shp图层（即之前画的线图层，如：qinzhou.shp）2）选中边界（如3.Shp），右击，copy，开始编辑线图层qinzhou.shp，右击，paste粘贴，把边界复制到了线图层，保存图层编辑，edit\saveedit\stopedit。2．在ArcCatalog中，将线图层Shp文件转为coverage文件打开arctoolbox，（主工具栏中的红色工具箱），conversiontools—tocoverage—双击featureclasstocoverage，设置要转换的shp文件（如：qinzhou.shp），输出的coverage文件名(如：qinzhou_c)，ok在arccatalog中，在工作路径下，右击refresh刷新，在contents标签下，可见到生成的coverage文件（名为qinzhou_c），3．给coverage建立拓扑关系，生成面在arccatalog的右窗口中，contents标签下，右击生成的coverage（qinzhou_c）文件，点击propertis，打开属性窗口，在general标签下，点击build，再点击clean，此时，coverage文件中多了面状文件polygon，关闭属性窗口。4．在arcmap中加载polygon，以polygon面为参考，修改线图层shp文件（qinzhou.shp）1）polygon的显示设置右击加载进来的qinzhou_cpolygon文件名，在右键菜单点击properties，设置其显示方式，如图所示：（在symbology标签下，左侧选categories—uniquevalues以唯一值的方式显示，valuefield选area，colorramp选一种差异大的颜色，点击addallvalues，ok，关闭属性窗口。）至此，根据图斑面积的不同以不同颜色显示。2）Shp线图层的修改加载之前的shp线图层（qinzhou.shp）根据线与面的叠加，以鲜明的颜色对比显示，检查是否有当断未断或未闭合的线，未闭合的图斑，补充线条或修改节点，使线条闭合。如图：检查是否有面积小于400平方米的小图斑，右击qinzhou_cpolygon文件名，openattributetable，打开属性表右击area字段名称，sortascending，按面积的降序进行排列，或option，selectbyattributes，双击area，<400,apply，选出面积小于400的图斑在属性表中，点击其下方标签的selected按钮，显示选中的记录，双击某一个记录的左边的小方块，地图上就自动定位到该记录对应的图斑，再对线图层shp文件进行修改。逐个记录的定位检查，修改对应位置处的线图层。5．将修改好的线图层shp文件（qinzhou.shp）保存，再次重新生成coverage，建立拓扑，生成polygon...
