塑料成型工艺第三章 注射成型VIP免费

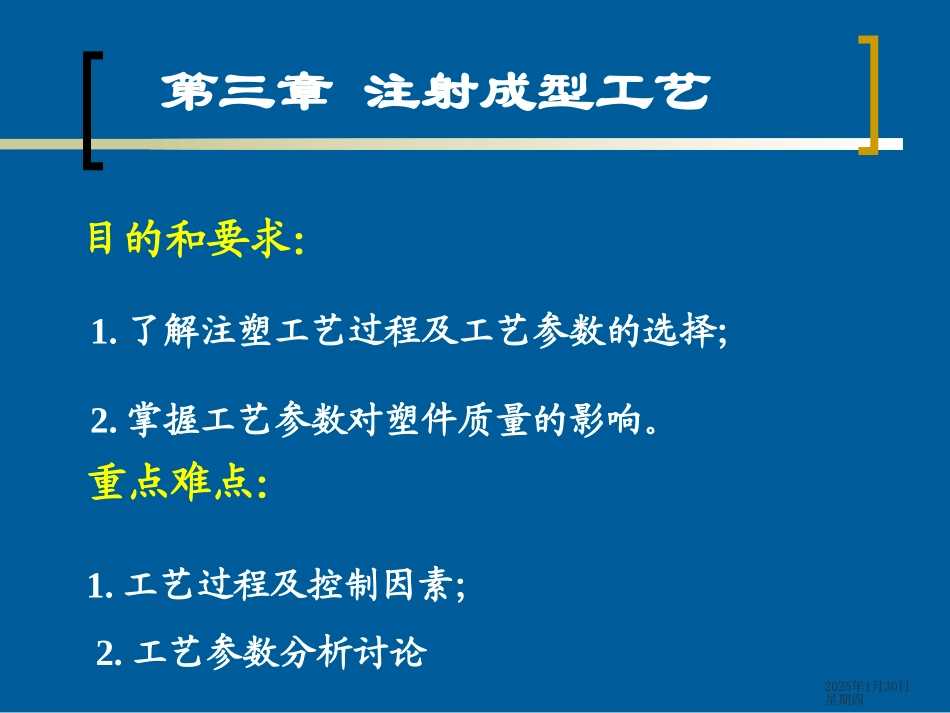

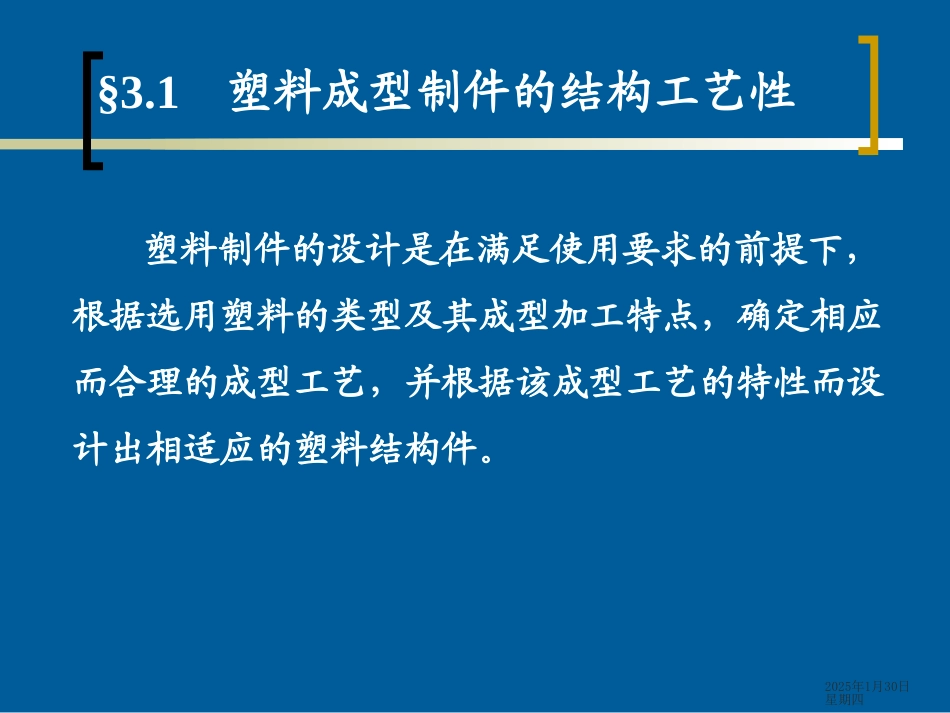

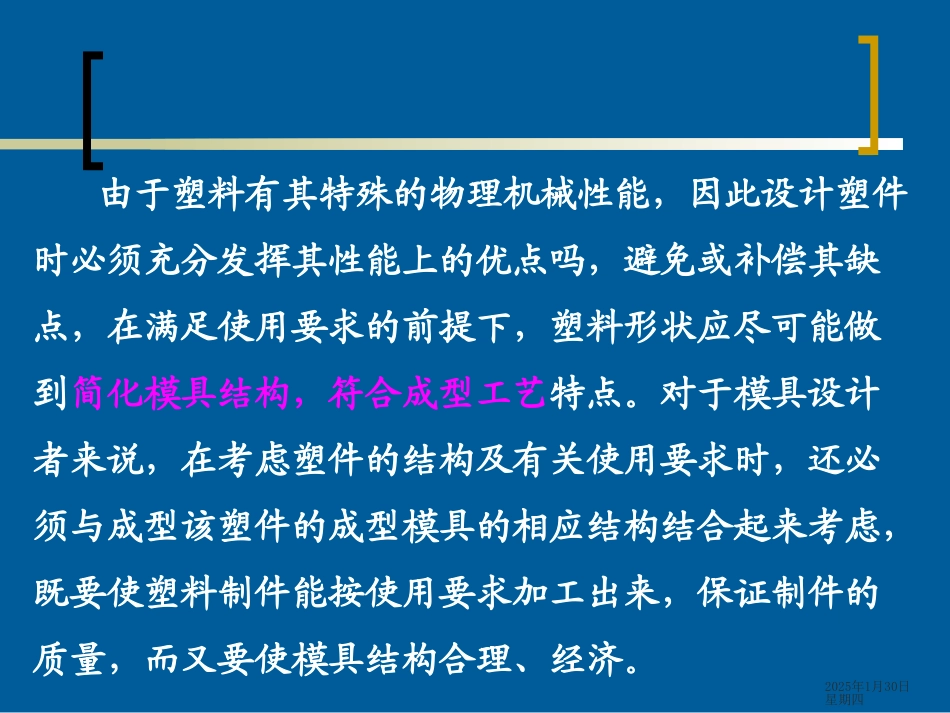

2025年1月30日星期四1.了解注塑工艺过程及工艺参数的选择；2.掌握工艺参数对塑件质量的影响。目的和要求：重点难点：1.工艺过程及控制因素；2.工艺参数分析讨论第三章注射成型工艺2025年1月30日星期四§3.1塑料成型制件的结构工艺性塑料制件的设计是在满足使用要求的前提下，根据选用塑料的类型及其成型加工特点，确定相应而合理的成型工艺，并根据该成型工艺的特性而设计出相适应的塑料结构件。2025年1月30日星期四由于塑料有其特殊的物理机械性能，因此设计塑件时必须充分发挥其性能上的优点吗，避免或补偿其缺点，在满足使用要求的前提下，塑料形状应尽可能做到简化模具结构，符合成型工艺特点。对于模具设计者来说，在考虑塑件的结构及有关使用要求时，还必须与成型该塑件的成型模具的相应结构结合起来考虑，既要使塑料制件能按使用要求加工出来，保证制件的质量，而又要使模具结构合理、经济。§3.1塑料成型制件的结构工艺性在塑件结构工艺性设计中，应考虑以下几方面的因素：（1）塑料的各项性能特点（2）在保证各项使用性能的前提下塑件的结构形状应力求简单，且有利于冲模流动、排气、补缩和高效冷却硬化（热塑性塑件）或快速受热固化（热固性塑件）（3）模具的总体结构应易于制造特别是抽芯和脱模机构2025年1月30日星期四塑件结构工艺性设计的主要内容包括以下几方面：一、塑料制件的选材二、塑料制件的尺寸和精度三、塑料制件的表面质量四、塑料制件的结构设计表面粗糙度表观质量形状、壁厚、斜度、加强筋、支撑面、圆角、孔。螺纹、齿轮、嵌件、铰链、标记、符号和文字等2025年1月30日星期四§3.1塑料成型制件的结构工艺性一、塑料制件的选材塑料制品的选材应考虑如下几个方面，以判断其是否能够满足使用要求。1）塑料的力学性能，如强度、刚性、韧性、弹性、弯曲性能、冲击性能以及对应力的敏感性。2025年1月30日星期四2）塑料的物理性能，如对环境温度变化的适应性、光学特性、绝热或电气绝缘的程度、精加工和外观的完满程度等。3）塑料的化学性能，如对接触物（水、溶剂、油、药品）耐性、卫生程度以及使用上的安全性等。2025年1月30日星期四§3.1塑料成型制件的结构工艺性4）必要的精度，如收缩率的大小以及各方向收缩率的差异。5）成型工艺性，如塑料的流动性、结晶性热敏性等。对于塑料材料的这些要求往往是通过塑料的特性表进行选择和比较的。2025年1月30日星期四§3.1塑料成型制件的结构工艺性2025年1月30日星期四§3.1塑料成型制件的结构工艺性1、塑件的尺寸二、塑料制件的尺寸和精度塑件的总体尺寸主要取决于塑料品种的流动性。在一定的设备和工艺条件下，流动性好的塑料可以成型较大尺寸的塑件；反之，成型的塑件尺寸较小。2025年1月30日星期四2025年1月30日星期四塑件的外形尺寸还受成型设备的限制。从能源、模具制造成本和成型工艺条件出发，只要能满足塑件的使用要求，应将塑件设计的尽量紧凑，尺寸小巧一些。2025年1月30日星期四§3.1塑料成型制件的结构工艺性——是指所获得的塑件尺寸与产品尺寸的符合程度，即所获塑件尺寸的准确度。2、塑件的尺寸精度影响塑件精度的因素较为复杂，塑件尺寸误差的产生式多种因素综合影响的结果，因此，在一般情况下塑件要达到金属制件那样的精度是非常困难的。2025年1月30日星期四§3.1塑料成型制件的结构工艺性2、塑件的尺寸精度从模具设计和制造得角度看，影响塑件尺寸精度的因素主要有以下几方面：（1）模具的制造精度（2）模具的磨损程度（3）塑料收缩率的波动（4）模具安装配合误差2025年1月30日星期四§3.1塑料成型制件的结构工艺性2、塑件的尺寸精度此外，成型时工艺条件的变化、成型后的实效变化、塑件的飞边等都会影响塑件的精度。因此。要合理地确定塑件精度。一般来讲，为了降低模具的加工难度和模具制造成本，在满足使用条件的前提下尽可能选用低的精度等级。目前，我国已颁布了工程塑料模塑塑件尺寸公差的国家标准。2025年1月30日星期四§3.1塑料成型制件的结构工艺性表3－1工程塑料模塑塑料尺寸公差（GB/T14486--1993）2025年1月30日星期四2025年1月30日星期四§3.1塑料成型制件的结构工艺...
