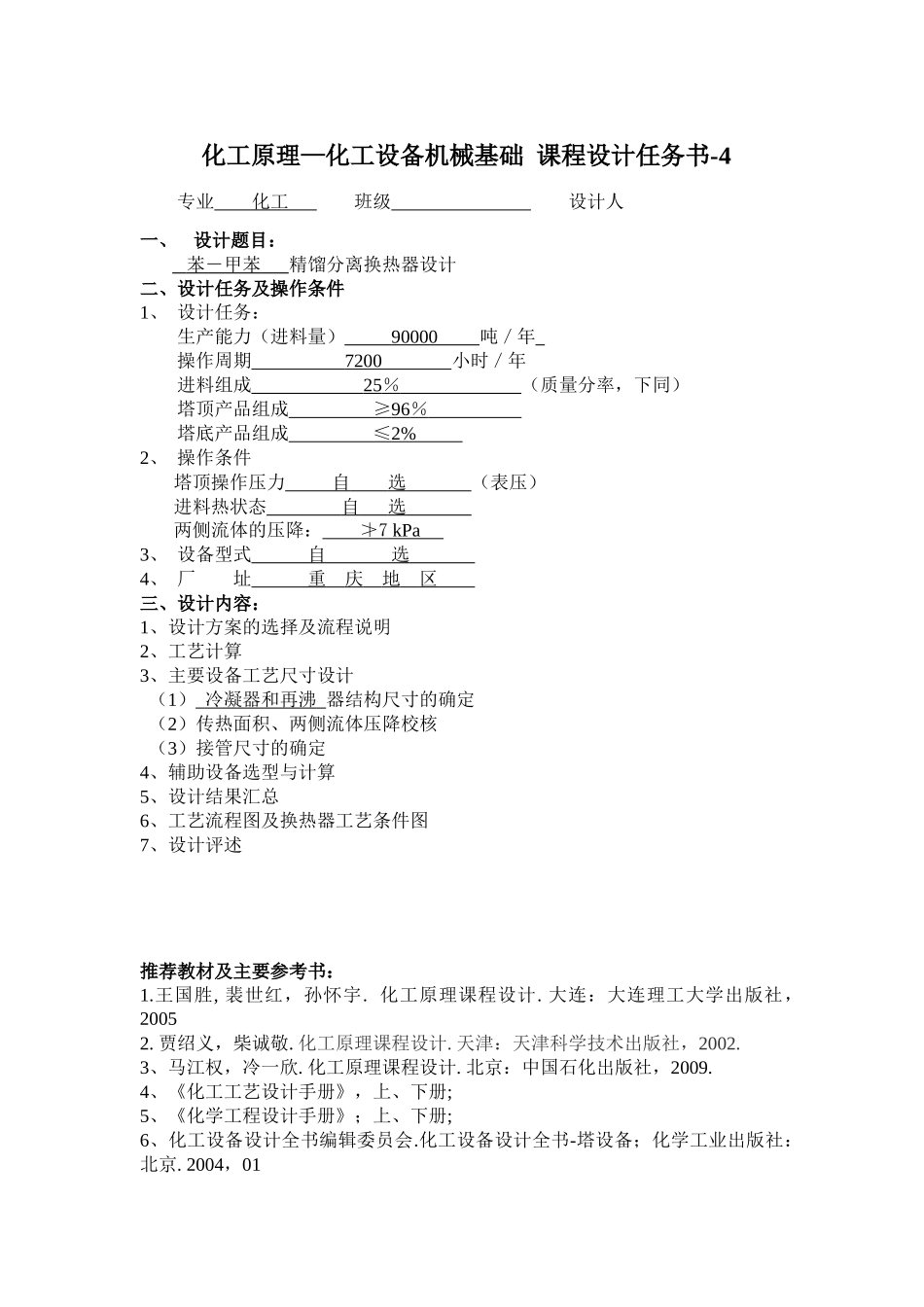

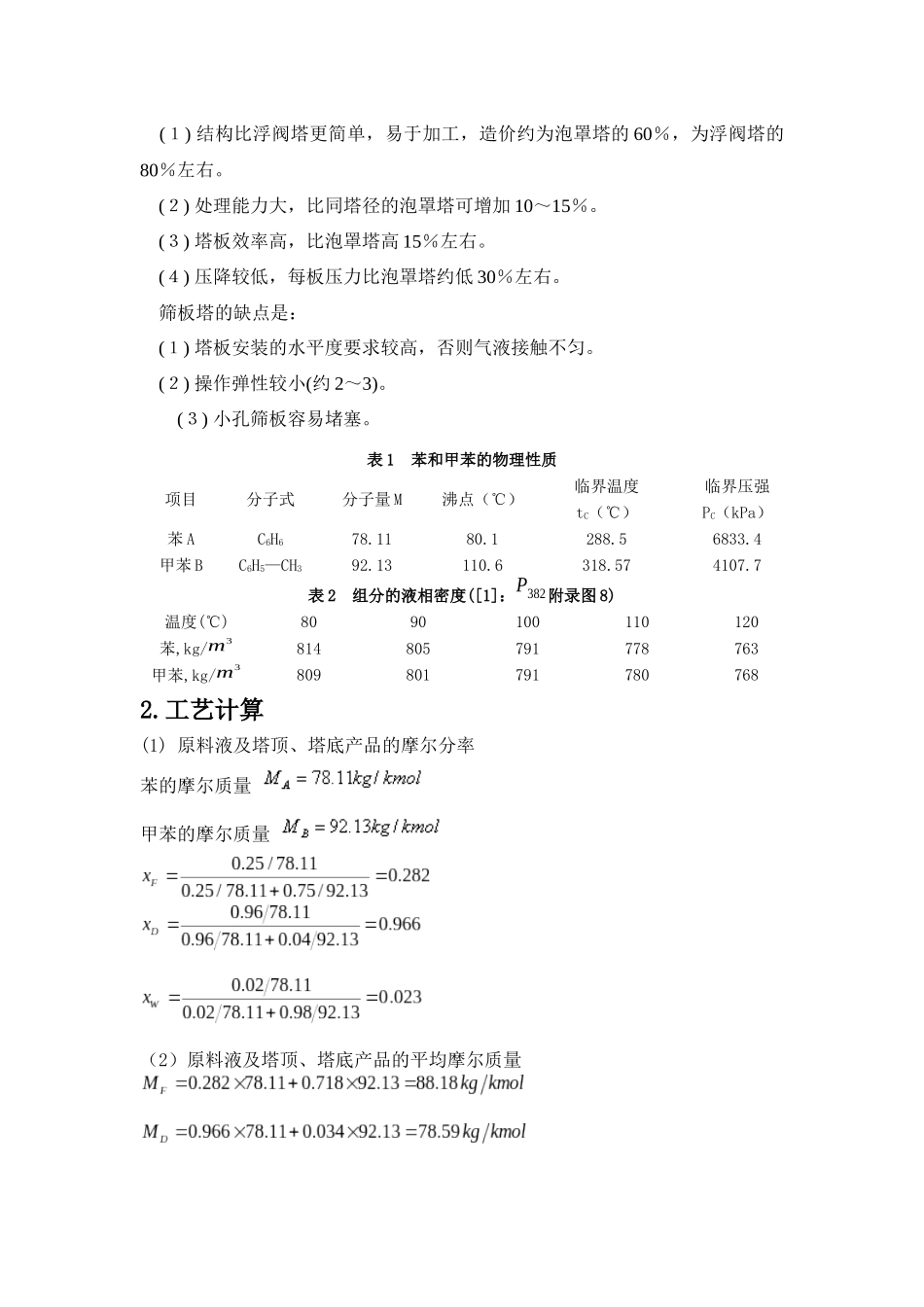

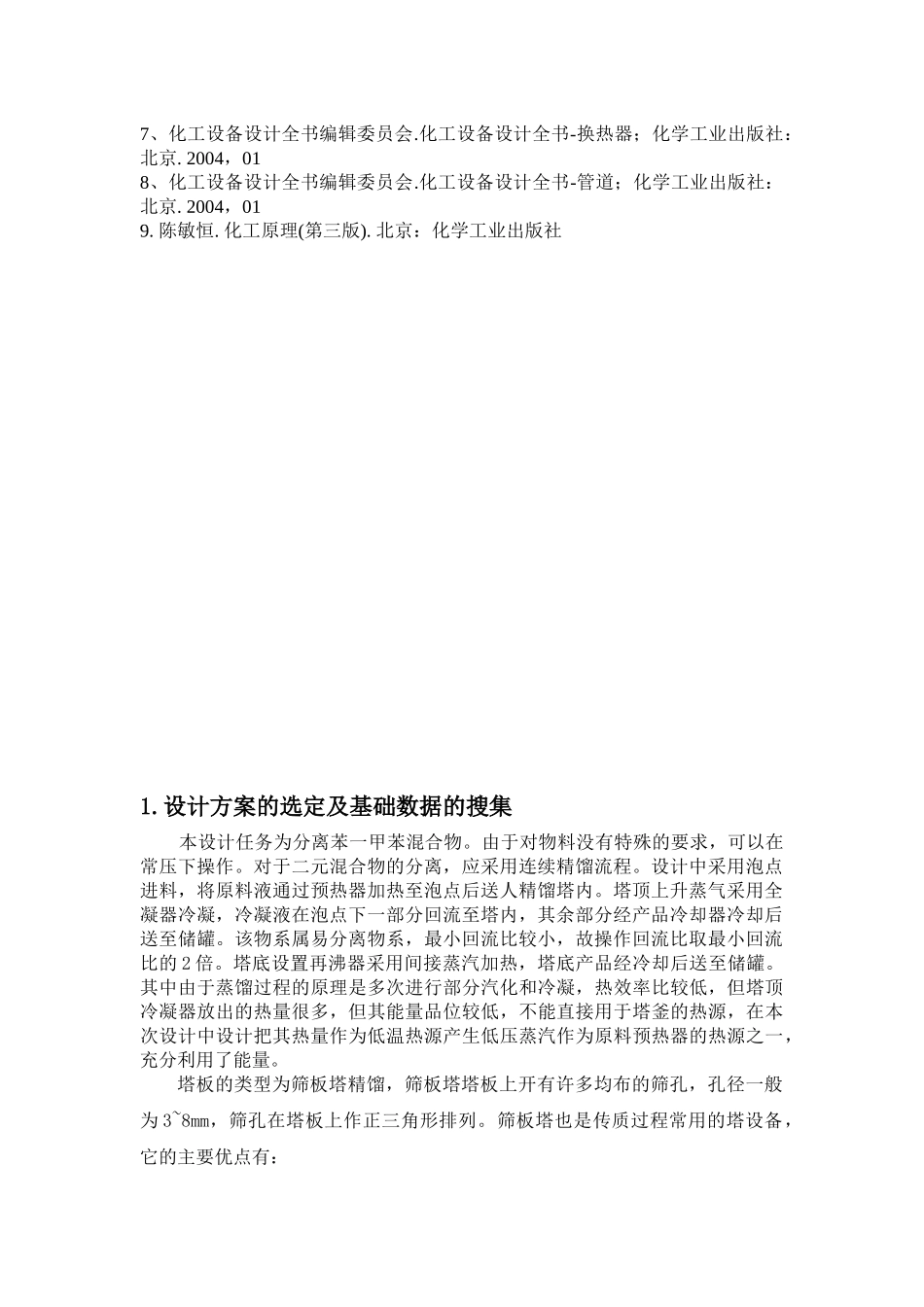

化工原理—化工设备机械基础课程设计任务书-4专业化工班级设计人一、设计题目：苯－甲苯精馏分离换热器设计二、设计任务及操作条件1、设计任务：生产能力（进料量）90000吨／年操作周期7200小时／年进料组成25％（质量分率，下同）塔顶产品组成≥96％塔底产品组成≤2%2、操作条件塔顶操作压力自选（表压）进料热状态自选两侧流体的压降：≯7kPa3、设备型式自选4、厂址重庆地区三、设计内容：1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）冷凝器和再沸器结构尺寸的确定（2）传热面积、两侧流体压降校核（3）接管尺寸的确定4、辅助设备选型与计算5、设计结果汇总6、工艺流程图及换热器工艺条件图7、设计评述推荐教材及主要参考书：1.王国胜,裴世红，孙怀宇.化工原理课程设计.大连：大连理工大学出版社，20052.贾绍义，柴诚敬.化工原理课程设计.天津：天津科学技术出版社，2002.3、马江权，冷一欣.化工原理课程设计.北京：中国石化出版社，2009.4、《化工工艺设计手册》，上、下册;5、《化学工程设计手册》；上、下册;6、化工设备设计全书编辑委员会.化工设备设计全书-塔设备；化学工业出版社：北京.2004，017、化工设备设计全书编辑委员会.化工设备设计全书-换热器；化学工业出版社：北京.2004，018、化工设备设计全书编辑委员会.化工设备设计全书-管道；化学工业出版社：北京.2004，019.陈敏恒.化工原理(第三版).北京：化学工业出版社1.设计方案的选定及基础数据的搜集本设计任务为分离苯一甲苯混合物。由于对物料没有特殊的要求，可以在常压下操作。对于二元混合物的分离，应采用连续精馏流程。设计中采用泡点进料，将原料液通过预热器加热至泡点后送人精馏塔内。塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却器冷却后送至储罐。该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的2倍。塔底设置再沸器采用间接蒸汽加热，塔底产品经冷却后送至储罐。其中由于蒸馏过程的原理是多次进行部分汽化和冷凝，热效率比较低，但塔顶冷凝器放出的热量很多，但其能量品位较低，不能直接用于塔釜的热源，在本次设计中设计把其热量作为低温热源产生低压蒸汽作为原料预热器的热源之一，充分利用了能量。塔板的类型为筛板塔精馏，筛板塔塔板上开有许多均布的筛孔，孔径一般为3~8mm，筛孔在塔板上作正三角形排列。筛板塔也是传质过程常用的塔设备，它的主要优点有：(１)结构比浮阀塔更简单，易于加工，造价约为泡罩塔的60％，为浮阀塔的80％左右。(２)处理能力大，比同塔径的泡罩塔可增加10～15％。(３)塔板效率高，比泡罩塔高15％左右。(４)压降较低，每板压力比泡罩塔约低30％左右。筛板塔的缺点是：(１)塔板安装的水平度要求较高，否则气液接触不匀。(２)操作弹性较小(约2～3)。(３)小孔筛板容易堵塞。表1苯和甲苯的物理性质项目分子式分子量M沸点（℃）临界温度tC（℃）临界压强PC（kPa）苯A甲苯BC6H6C6H5—CH378.1192.1380.1110.6288.5318.576833.44107.7表2组分的液相密度([1]：P382附录图8)温度(℃)8090100110120苯,kg/m3甲苯,kg/m38148098058017917917787807637682.工艺计算(1)原料液及塔顶、塔底产品的摩尔分率苯的摩尔质量甲苯的摩尔质量（2）原料液及塔顶、塔底产品的平均摩尔质量（3）物料衡算原料处理量总物料衡算141.76=D＋W苯物料衡算141.76×0.282＝0.966D＋0.023W联立解得D＝38.94kmol／hW=102.82kmol／h式中F------原料液流量D------塔顶产品量W------塔底产品量3．塔板数的确定（1）理论板层数NT的求取苯一甲苯属理想物系，可采用图解法求理论板层数。①由手册查得苯一甲苯物系的气液平衡数据，绘出x～y图，见下图②求最小回流比及操作回流比。采用作图法求最小回流比。在上图中对角线上，自点e（0.282,0.282）作对角线的垂线ef即为进料线(q线)，该线与平衡线的交点坐标为＝0.431,＝0.237（此时q=1）故最小回流比为取操作回流比为③求精馏塔的气、液相负荷(泡点进料：q=1)④求操作线方程精馏段操作线方程为提馏段操作线方程为（2）逐板法求理论板又根据可解得=2.203相平衡方程=0.966因为＜精馏段理论板...
