伺服系统震动问题讲解27实例解析VIP免费

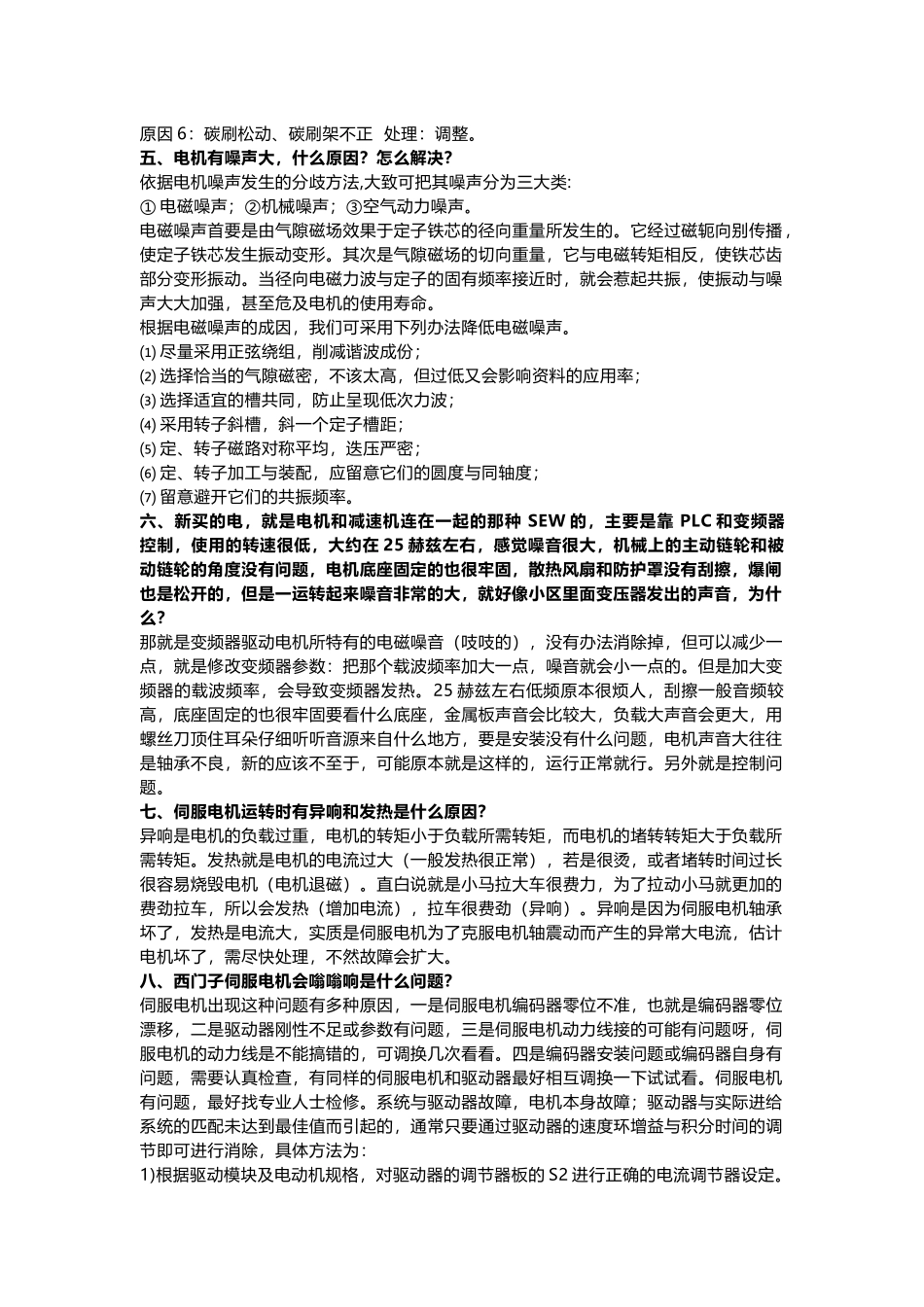

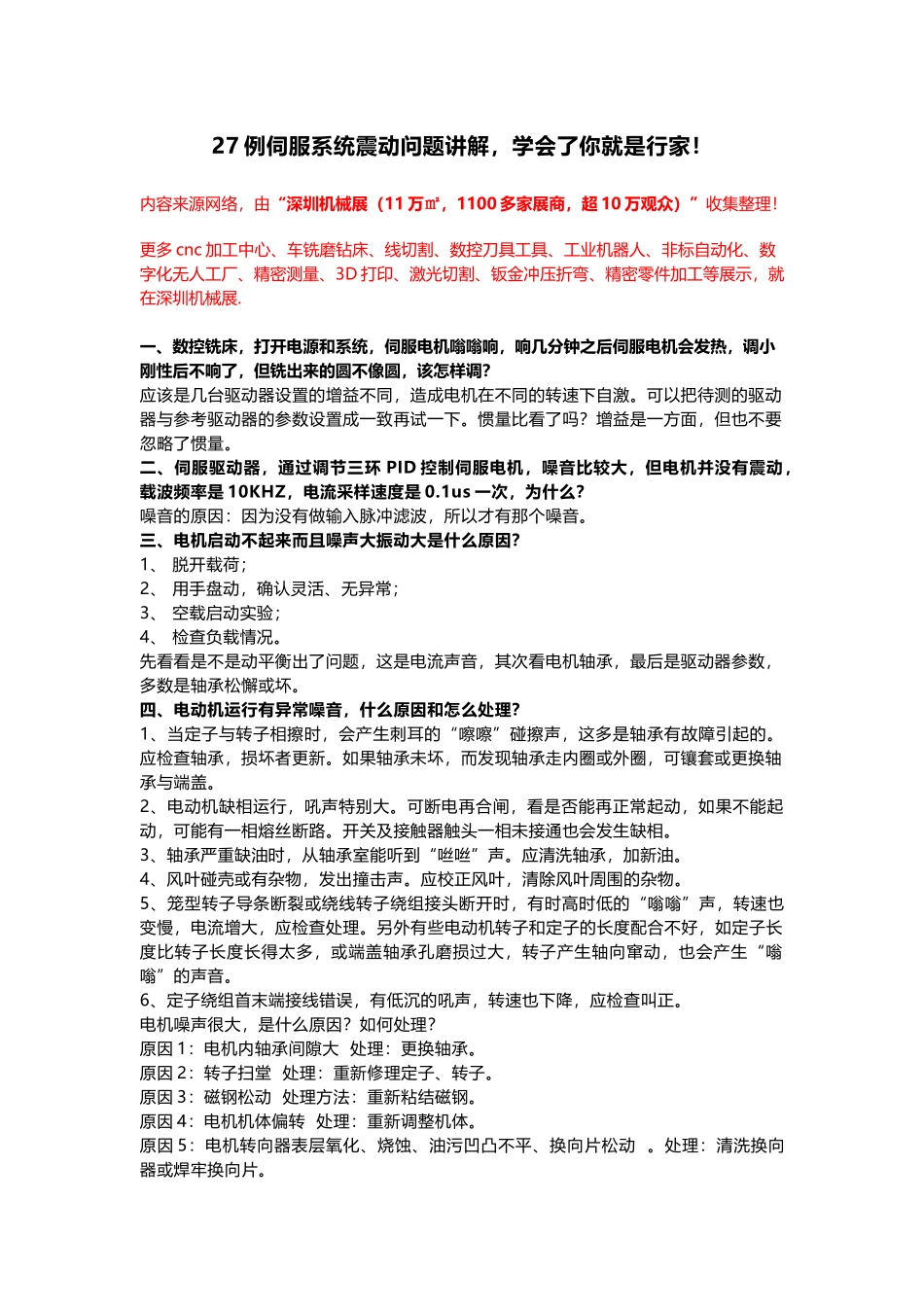

27例伺服系统震动问题讲解，学会了你就是行家！内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、数控铣床，打开电源和系统，伺服电机嗡嗡响，响几分钟之后伺服电机会发热，调小刚性后不响了，但铣出来的圆不像圆，该怎样调？应该是几台驱动器设置的增益不同，造成电机在不同的转速下自激。可以把待测的驱动器与参考驱动器的参数设置成一致再试一下。惯量比看了吗？增益是一方面，但也不要忽略了惯量。二、伺服驱动器，通过调节三环PID控制伺服电机，噪音比较大，但电机并没有震动，载波频率是10KHZ，电流采样速度是0.1us一次，为什么？噪音的原因：因为没有做输入脉冲滤波，所以才有那个噪音。三、电机启动不起来而且噪声大振动大是什么原因？1、脱开载荷；2、用手盘动，确认灵活、无异常；3、空载启动实验；4、检查负载情况。先看看是不是动平衡出了问题，这是电流声音，其次看电机轴承，最后是驱动器参数，多数是轴承松懈或坏。四、电动机运行有异常噪音，什么原因和怎么处理？1、当定子与转子相擦时，会产生刺耳的“嚓嚓”碰擦声，这多是轴承有故障引起的。应检查轴承，损坏者更新。如果轴承未坏，而发现轴承走内圈或外圈，可镶套或更换轴承与端盖。2、电动机缺相运行，吼声特别大。可断电再合闸，看是否能再正常起动，如果不能起动，可能有一相熔丝断路。开关及接触器触头一相未接通也会发生缺相。3、轴承严重缺油时，从轴承室能听到“咝咝”声。应清洗轴承，加新油。4、风叶碰壳或有杂物，发出撞击声。应校正风叶，清除风叶周围的杂物。5、笼型转子导条断裂或绕线转子绕组接头断开时，有时高时低的“嗡嗡”声，转速也变慢，电流增大，应检查处理。另外有些电动机转子和定子的长度配合不好，如定子长度比转子长度长得太多，或端盖轴承孔磨损过大，转子产生轴向窜动，也会产生“嗡嗡”的声音。6、定子绕组首末端接线错误，有低沉的吼声，转速也下降，应检查叫正。电机噪声很大，是什么原因？如何处理？原因1：电机内轴承间隙大处理：更换轴承。原因2：转子扫堂处理：重新修理定子、转子。原因3：磁钢松动处理方法：重新粘结磁钢。原因4：电机机体偏转处理：重新调整机体。原因5：电机转向器表层氧化、烧蚀、油污凹凸不平、换向片松动。处理：清洗换向器或焊牢换向片。原因6：碳刷松动、碳刷架不正处理：调整。五、电机有噪声大，什么原因？怎么解决？依据电机噪声发生的分歧方法,大致可把其噪声分为三大类:①电磁噪声；②机械噪声；③空气动力噪声。电磁噪声首要是由气隙磁场效果于定子铁芯的径向重量所发生的。它经过磁轭向别传播，使定子铁芯发生振动变形。其次是气隙磁场的切向重量，它与电磁转矩相反，使铁芯齿部分变形振动。当径向电磁力波与定子的固有频率接近时，就会惹起共振，使振动与噪声大大加强，甚至危及电机的使用寿命。根据电磁噪声的成因，我们可采用下列办法降低电磁噪声。⑴尽量采用正弦绕组，削减谐波成份；⑵选择恰当的气隙磁密，不该太高，但过低又会影响资料的应用率；⑶选择适宜的槽共同，防止呈现低次力波；⑷采用转子斜槽，斜一个定子槽距；⑸定、转子磁路对称平均，迭压严密；⑹定、转子加工与装配，应留意它们的圆度与同轴度；⑺留意避开它们的共振频率。六、新买的电，就是电机和减速机连在一起的那种SEW的，主要是靠PLC和变频器控制，使用的转速很低，大约在25赫兹左右，感觉噪音很大，机械上的主动链轮和被动链轮的角度没有问题，电机底座固定的也很牢固，散热风扇和防护罩没有刮擦，爆闸也是松开的，但是一运转起来噪音非常的大，就好像小区里面变压器发出的声音，为什么？那就是变频器驱动电机所特有的电磁噪音（吱吱的），没有办法消除掉，但可以减少一点，就是修改变频器参数：把那个载波频率加大一点，噪音就会小一点的。但是加大变频器的载波频率，会导致变频器发热。25赫兹左右低频原本很烦人，刮擦一般音频较高，底座固...
