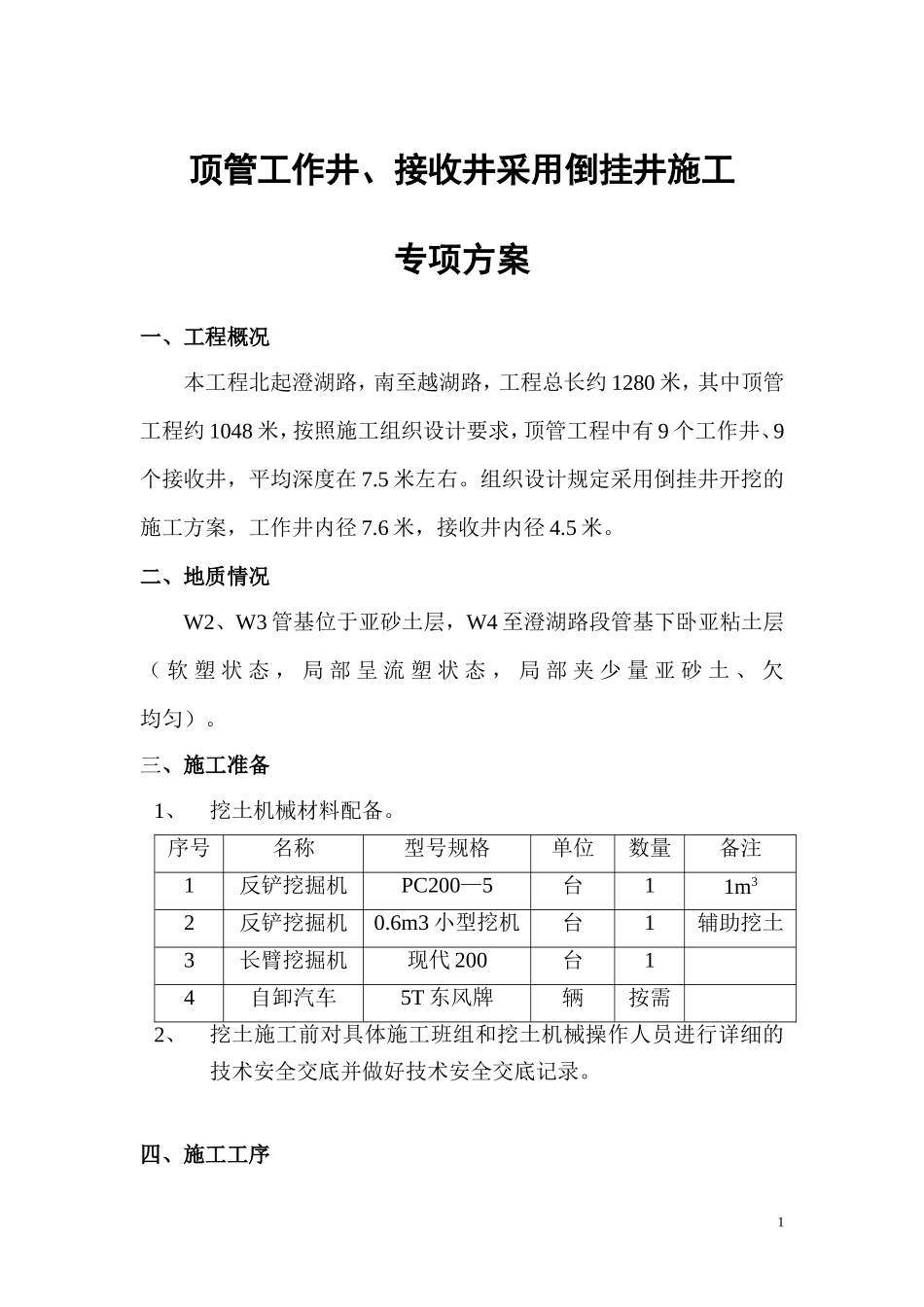

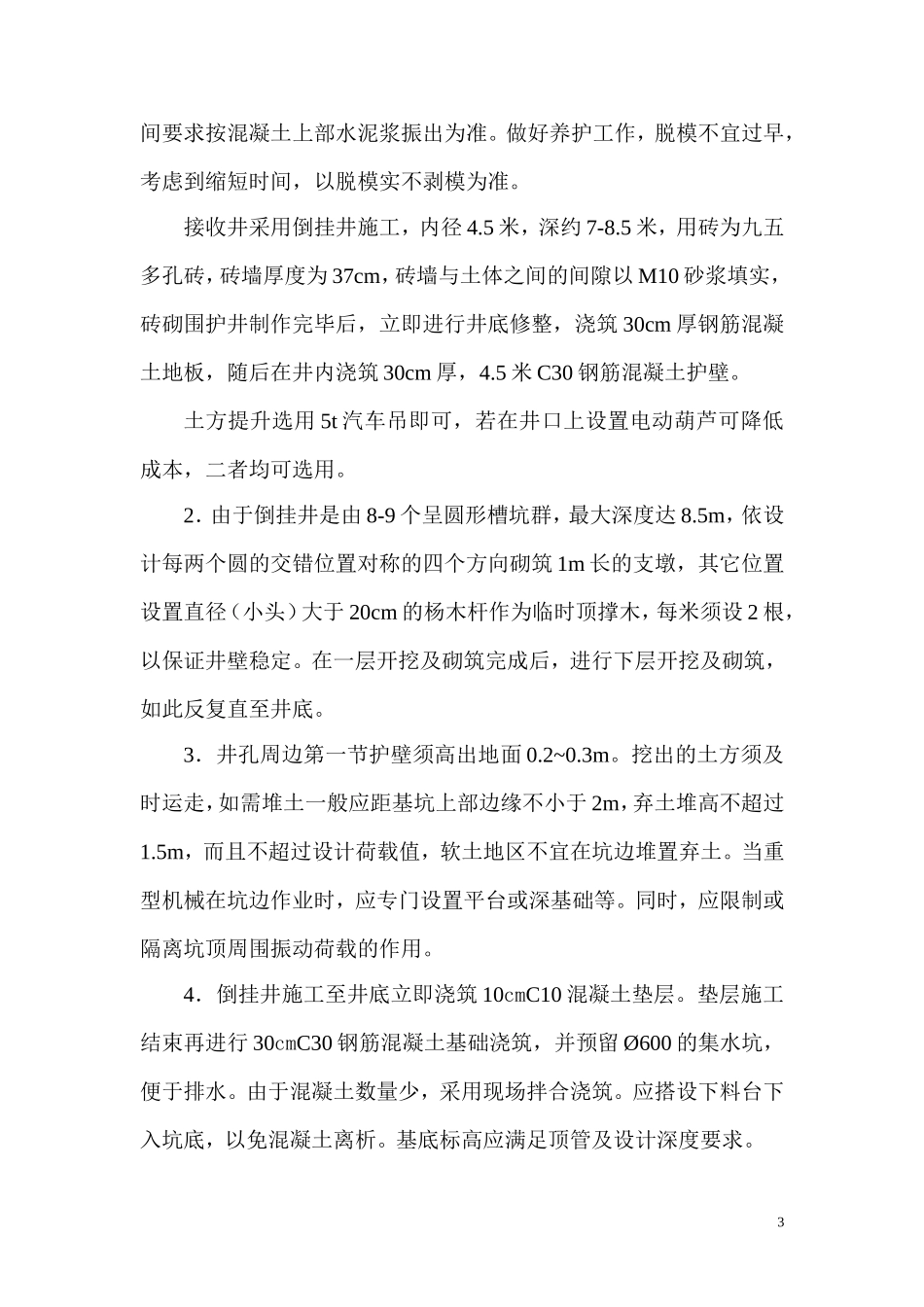

顶管工作井、接收井采用倒挂井施工专项方案一、工程概况本工程北起澄湖路，南至越湖路，工程总长约1280米，其中顶管工程约1048米，按照施工组织设计要求，顶管工程中有9个工作井、9个接收井，平均深度在7.5米左右。组织设计规定采用倒挂井开挖的施工方案，工作井内径7.6米，接收井内径4.5米。二、地质情况W2、W3管基位于亚砂土层，W4至澄湖路段管基下卧亚粘土层（软塑状态，局部呈流塑状态，局部夹少量亚砂土、欠均匀）。三、施工准备1、挖土机械材料配备。序号名称型号规格单位数量备注1反铲挖掘机PC200—5台11m32反铲挖掘机0.6m3小型挖机台1辅助挖土3长臂挖掘机现代200台14自卸汽车5T东风牌辆按需2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的技术安全交底并做好技术安全交底记录。四、施工工序1测量、放线、定位——打设井点管——第一层土方开挖——第一层钢筋混凝土浇筑———第二层土方开挖、支撑——第二层砖砌筑——第三层土方开挖、支撑——第三层砖砌筑——……——最后一层土方开挖、支撑——最后一层砖砌筑——浇筑C10混凝土垫层——浇筑C30钢筋混凝土基础——浇筑C30钢筋混凝土井壁五、施工方法1．依据施工方案，本工程施工前对工作井、接收井采取管井降水至井底0.5~1m，开挖采用液压挖机与人工合作开挖。工作井大开挖深度在3m左右，第一层先做底部圈梁，沿周长≤3m布置构造柱，8根构造柱，再往上砌砖墙，再做顶部冠梁，待强度满足后再往下开挖砌筑。以后每层均采用M10砂浆沿基坑壁砌筑一砖半墙（370厚），砖墙与土体之间的间隙以M10砂浆填实。在一层开挖及砌筑完成后，进行下层开挖及砌筑，如此反复直至井底。若局部出现流砂时，则每挖0.5m深左右砌筑一次，防止出现塌方。砖墙维护井砌筑完成后，立即进行井底修整，适当位置放置一集水桶一个并做好底板预埋件留置，浇筑30cm厚钢筋混凝土地板，随后在井内浇筑40cm厚，4.5米C30钢筋混凝土护壁，钢筋依据设计方案进行下料、调直绑扎，钢筋绑扎要求顺直、牢固，街头、弯折及上下段接合处要求满扎，其余为梅花扎。保护层可用垫块及钢筋支撑。内模板用专用钢模，支撑要求牢固、间距不宜过大，模板架设完成后要进行复查，保证不漏浆、不跑模。墙身采用C30商品混凝土，要求四周均匀摊入，一次摊入高度不应超过50cm，及时用振动器振实，振动时2间要求按混凝土上部水泥浆振出为准。做好养护工作，脱模不宜过早，考虑到缩短时间，以脱模实不剥模为准。接收井采用倒挂井施工，内径4.5米，深约7-8.5米，用砖为九五多孔砖，砖墙厚度为37cm，砖墙与土体之间的间隙以M10砂浆填实，砖砌围护井制作完毕后，立即进行井底修整，浇筑30cm厚钢筋混凝土地板，随后在井内浇筑30cm厚，4.5米C30钢筋混凝土护壁。土方提升选用5t汽车吊即可，若在井口上设置电动葫芦可降低成本，二者均可选用。2．由于倒挂井是由8-9个呈圆形槽坑群，最大深度达8.5m，依设计每两个圆的交错位置对称的四个方向砌筑1m长的支墩，其它位置设置直径（小头）大于20cm的杨木杆作为临时顶撑木，每米须设2根，以保证井壁稳定。在一层开挖及砌筑完成后，进行下层开挖及砌筑，如此反复直至井底。3．井孔周边第一节护壁须高出地面0.2~0.3m。挖出的土方须及时运走，如需堆土一般应距基坑上部边缘不小于2m，弃土堆高不超过1.5m，而且不超过设计荷载值，软土地区不宜在坑边堆置弃土。当重型机械在坑边作业时，应专门设置平台或深基础等。同时，应限制或隔离坑顶周围振动荷载的作用。4．倒挂井施工至井底立即浇筑10cmC10混凝土垫层。垫层施工结束再进行30cmC30钢筋混凝土基础浇筑，并预留Ø600的集水坑，便于排水。由于混凝土数量少，采用现场拌合浇筑。应搭设下料台下入坑底，以免混凝土离析。基底标高应满足顶管及设计深度要求。35．工作井从井底向上紧靠砖墙井壁环向浇筑40cm厚，4.5m高的C30钢筋混凝土井壁，并在设计管位预留Ø1400的孔洞。工作井剖面图接收井剖面图4六、深井降水措施1、井点系统的埋设埋设井点的程序：先按排放深井泵，再铺设地面排水管，用弯联管5将地面排水管与泵管接通，然后安装抽水设备。（1）深井管的埋设采用水冲洗螺旋式转杆，一般压力为0....
