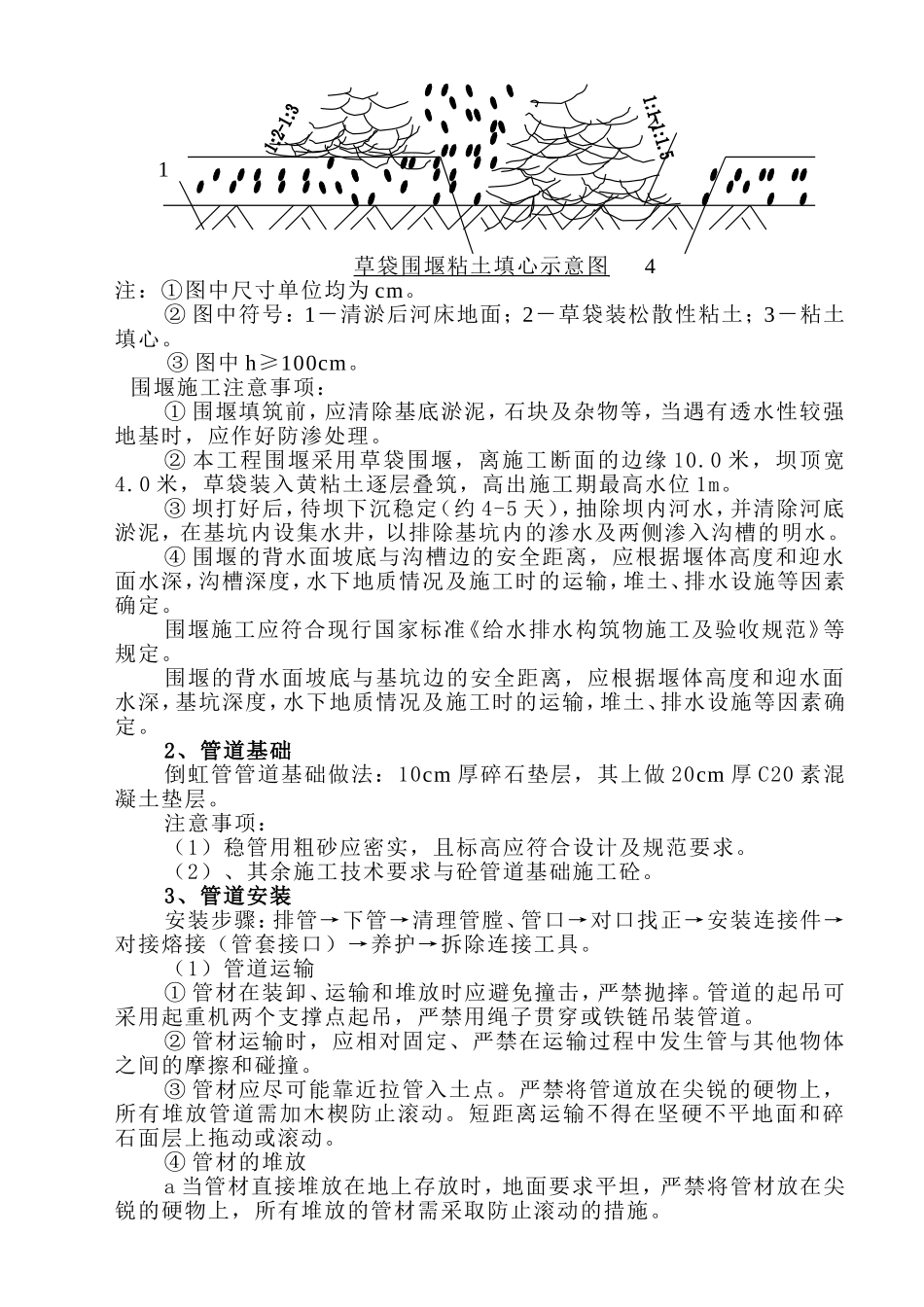

泰诚.十里水街文化旅游资源开发项目倒虹管专项施工方案编制：审核：批准：施工单位：中建六局第三建筑工程有限公司监理单位：成都交大工程建设监理有限公司建设单位：泰诚.十里水街文化旅游资源开发有限公司一、工程简况纵一路道路管道排水工程倒虹管位于W4～W5段，管材均采用HDPE实壁管。管道焊接严格按《给水排水管道工程施工及验收规范》有关规定执行。管道基础为100mm厚碎石垫层，20mm厚C20细石砼垫层，中粗砂稳管，管腔及管顶200厚中粗砂包管，顶上回填300mm厚碎石。二、倒虹管施工方案本工程过河倒虹管工艺流程：测量放样——砌筑围堰、抽水——井点降水——清淤、沟槽挖土——垫层、基础浇筑——HDPE实壁管安装——闭水试验——围堰拆除。1、倒虹管施工时，应合理布置施工场地，土方淤泥的堆弃不得影响过往行人通行，同时应采取保护措施。2、倒虹管施工前，应对施工范围内的河道地形进行校测，设置在河道两岸的管道中线控制桩及临时水准点，不应少于2个，应设在便于观测的位置，并同时采取保护措施。3、围堰施工①围堰填筑前，应清除基底淤泥，石块及杂物等，当遇有透水性较强地基时，应作好防渗处理。②本工程围堰西侧采用碎石砖渣围堰，离管线西侧约4-5m，坝顶宽6m，高出施工期最高水位1m。东侧采用土围堰封堵涵洞。③坝打好后，待坝下沉稳定（约4-5天），抽除坝内河水，并清除河底淤泥，在沟槽两侧安装水泵随时将明水抽出。④围堰的背水面坡底与沟槽边的安全距离，应根据堰体高度和迎水面水深，沟槽深度，水下地质情况及施工时的运输，堆土、排水设施等因素确定。⑤定出沟槽开挖边线，然后挖除槽内土方，至设计标高，垫层铺设，砼基础浇筑，管道安装，闭水试验与主干管施工相同，然后按设计要求浇筑保护管道的包封混凝土，待混凝土达到一定强度后，拆除围堰。4、倒虹管两段与其他管道连接处应砌筑检查井，管道安装结束后应进行闭水试验。5、倒虹管的热熔焊接与开挖沟槽同期进行，亦可提前焊接组装，组装时，应选择操作方便的场地，现场制作时可制作平台，平台的结构宜简易牢固，其高度宜在管接施焊过程中不被水浸没，并要求设有滑移装置。6、倒虹管竣工后，应将围堰拆除干净，不得影响河水畅通。9、倒虹管顶砼包封，砂砾、土回填同管道回填方法要求。1、围堰施工围堰采用草袋灌土围堰。围堰内排水完成后立即进行清挖淤泥沟槽和铺设管道工作，主要施工过程如下：①施工前，对施工范围内的河道地形进行校测。②围堰采用草袋围堰粘土填心型式，堰内面积以满足基础施工需要为准，围堰坡脚距槽坑视土质情况确定，至少达1米以上。堰顶高出施工期可能出现的最高水位100cm，堰顶宽度为5米左右。草袋装土量约装1/2～2/3土，装土墩实，草袋码放平整错缝、纵横向压荐1/3。围堰时先外围堰，抽水后清除淤泥进行内围堰并粘土填心（详见下图）。约400100～150最高水位h321草袋围堰粘土填心示意图4注：①图中尺寸单位均为cm。②图中符号：1－清淤后河床地面；2－草袋装松散性粘土；3－粘土填心。③图中h≥100cm。围堰施工注意事项：①围堰填筑前，应清除基底淤泥，石块及杂物等，当遇有透水性较强地基时，应作好防渗处理。②本工程围堰采用草袋围堰，离施工断面的边缘10.0米，坝顶宽4.0米，草袋装入黄粘土逐层叠筑，高出施工期最高水位1m。③坝打好后，待坝下沉稳定（约4-5天），抽除坝内河水，并清除河底淤泥，在基坑内设集水井，以排除基坑内的渗水及两侧渗入沟槽的明水。④围堰的背水面坡底与沟槽边的安全距离，应根据堰体高度和迎水面水深，沟槽深度，水下地质情况及施工时的运输，堆土、排水设施等因素确定。围堰施工应符合现行国家标准《给水排水构筑物施工及验收规范》等规定。围堰的背水面坡底与基坑边的安全距离，应根据堰体高度和迎水面水深，基坑深度，水下地质情况及施工时的运输，堆土、排水设施等因素确定。2、管道基础倒虹管管道基础做法：10cm厚碎石垫层，其上做20cm厚C20素混凝土垫层。注意事项：（1）稳管用粗砂应密实，且标高应符合设计及规范要求。（2）、其余施工技术要求与砼管道基础施工砼。3、管道安装安装步骤：排管→下管→清理管膛、管口→对口找正→安装连接...
