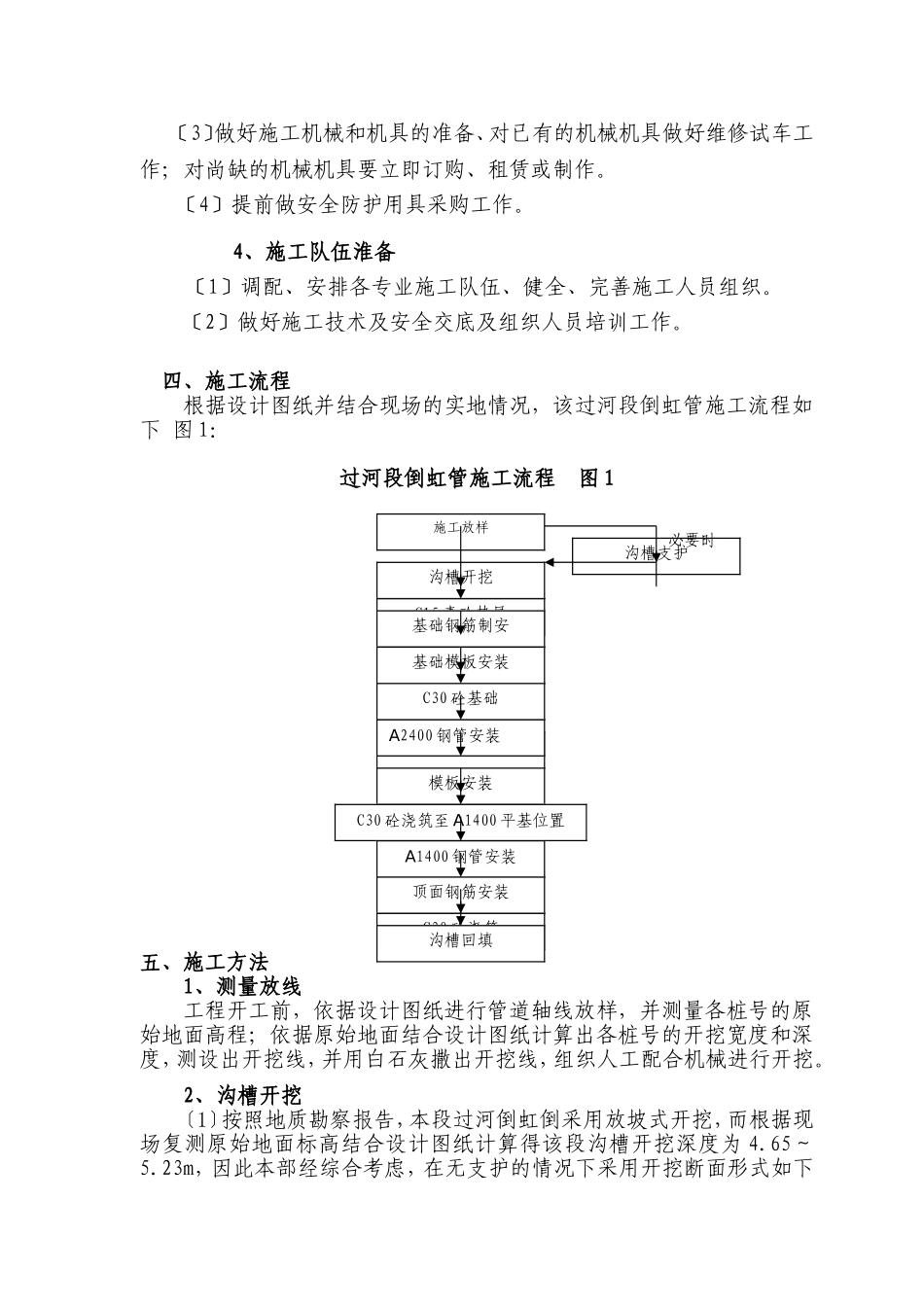

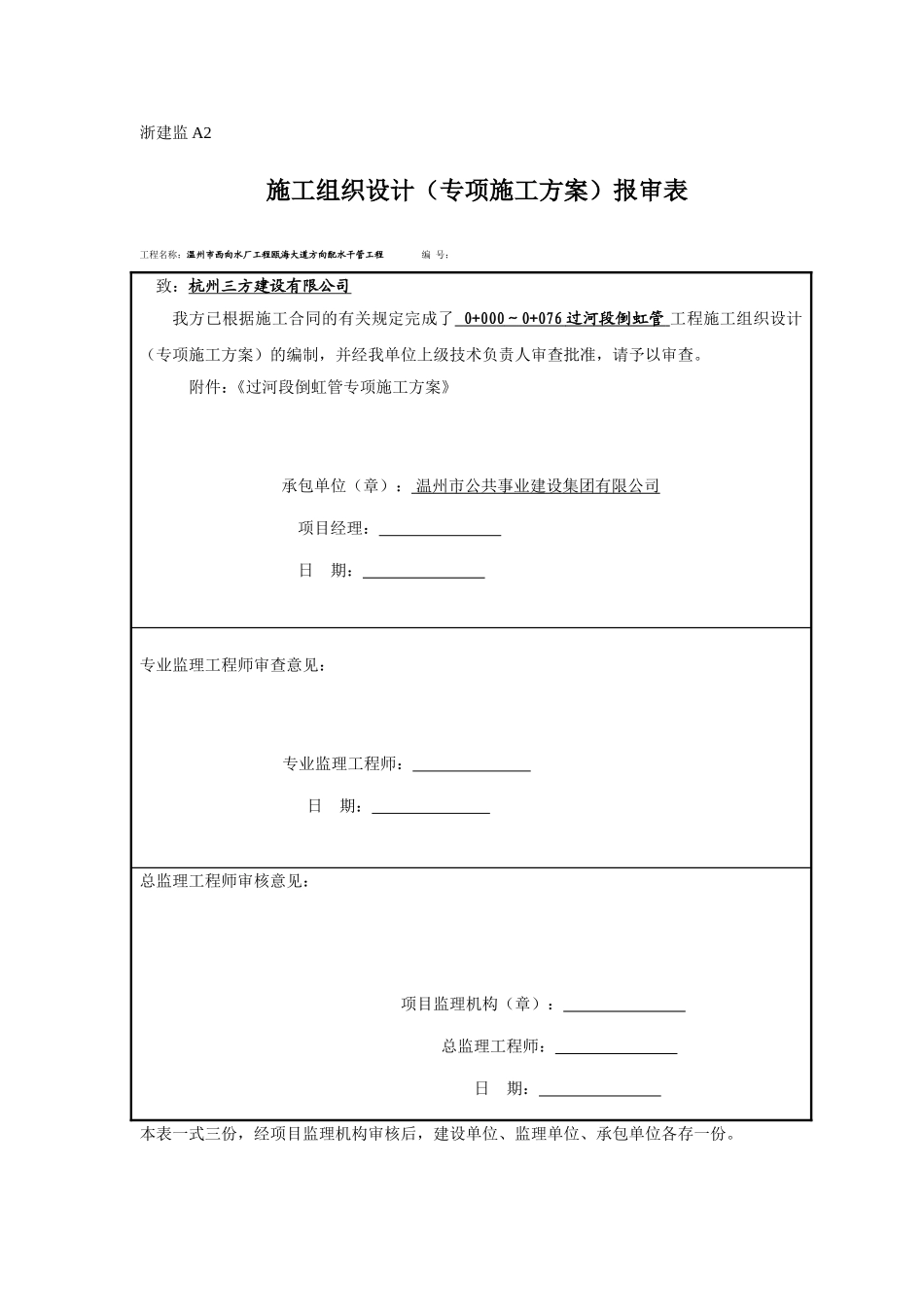

浙建监A2施工组织设计（专项施工方案）报审表工程名称：温州市西向水厂工程瓯海大道方向配水干管工程编号：致：杭州三方建设有限公司我方已根据施工合同的有关规定完成了0+000～0+076过河段倒虹管工程施工组织设计（专项施工方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：《过河段倒虹管专项施工方案》承包单位（章）：温州市公共事业建设集团有限公司项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。过河段倒虹管专项施工方案一、工程概况本过河段倒虹管位于桩号0+000～0+076，管道长度76米，采用开槽施工DN2400（δ=20mm）、DN1400（δ=16mm）螺旋钢管同槽埋设，设计管中标高分别为▽15.7m、▽16.2m,管顶覆土深度1.73～2.00m,管基及管身均采用钢筋混凝土包封。二、编制依据1、温州市西向水厂工程瓯海大道方向配水干管施工图2、《给水排水管道工程施工与验收规范》GB50268-20083、《钢焊缝手工超声波控伤方法与控伤结果分级》GB11345-894、《给水排水构筑物工程施工及验收规范》GB50141-20085、《现场设备、工业管道焊接工程施工及验收规范》GB50236-986、《混凝土结构工程施工质量验收规范》GB50204-20027、《工业金属管道工程施工及验收规范》GB50235-2011三、施工准备1、技术准备〔1〕审查设计图纸，熟悉有关资料。检查图纸是否齐全，图纸本身有无错误和矛盾，设计内容与施工条件能否一致，各工种之间搭接配合有否问题等。同时应熟悉有关设计数据，结构特点及土层、地质、水文、工期要求等资料。〔2〕根据图纸深入现场搜集资料，摸清情况。搜集当地的自然条件资料和原始技术资料；结合图纸编施工方案。2、施工现场准备〔1〕建立测量控制网点。按照总平面图要求布置测量点．设置永久件的导线点及水准点、组成测量控制网。〔2〕搞好“三通一平”(路通、电通、水通、平整场地)。修通场区主要运输便道．接通用电线路．布置生产用水和现场排水系统。3、物资准备〔1〕做好材料需要量计划及货源安排，对地方材料要落实货源办理订购手续。特殊材料要组织人员提早采购。〔2〕对钢筋、混凝土预、钢管件、模板等做好加工或委托生产安排。〔3〕做好施工机械和机具的准备、对已有的机械机具做好维修试车工作；对尚缺的机械机具要立即订购、租赁或制作。〔4〕提前做安全防护用具采购工作。4、施工队伍淮备〔1〕调配、安排各专业施工队伍、健全、完善施工人员组织。〔2〕做好施工技术及安全交底及组织人员培训工作。四、施工流程根据设计图纸并结合现场的实地情况，该过河段倒虹管施工流程如下图1：过河段倒虹管施工流程图1五、施工方法1、测量放线工程开工前，依据设计图纸进行管道轴线放样，并测量各桩号的原始地面高程；依据原始地面结合设计图纸计算出各桩号的开挖宽度和深度，测设出开挖线，并用白石灰撒出开挖线，组织人工配合机械进行开挖。2、沟槽开挖〔1〕按照地质勘察报告，本段过河倒虹倒采用放坡式开挖，而根据现场复测原始地面标高结合设计图纸计算得该段沟槽开挖深度为4.65～5.23m，因此本部经综合考虑，在无支护的情况下采用开挖断面形式如下施工放样沟槽开挖沟槽支护必要时C15素砼垫层基础钢筋制安基础模板安装C30砼基础侧面钢筋安装A2400钢管安装模板安装C30砼浇筑至A1400平基位置A1400钢管安装顶面钢筋安装C30砼浇筑沟槽回填图2：过河段倒虹管开挖断面图2〔2〕沟槽开挖采用机械和人工结合的方法施工。为防止扰动槽底土层，机械挖除控制在距槽底标高20～30㎝处采用人工挖土、修整槽底〔3〕距沟槽边0.8米以内不得堆土，且堆土高度不得超过1.5米。〔4〕埋设坡度板间距设为10米左右，当机械挖槽时应在人工清槽前埋设坡度板。坡度板应埋设牢固，不应高出地面，伸出槽帮长度不小于30。坡度板的截面尺寸㎝为8×20。坡度板上的管线中心钉和高程板的高㎝程钉保持垂直。〔5〕沟槽地基土扰动、超挖，浸泡或其它因素造成的地基不符合要求的，应采用天然级配砂石或砂砾处理，必要时采用打设松木桩加固...
