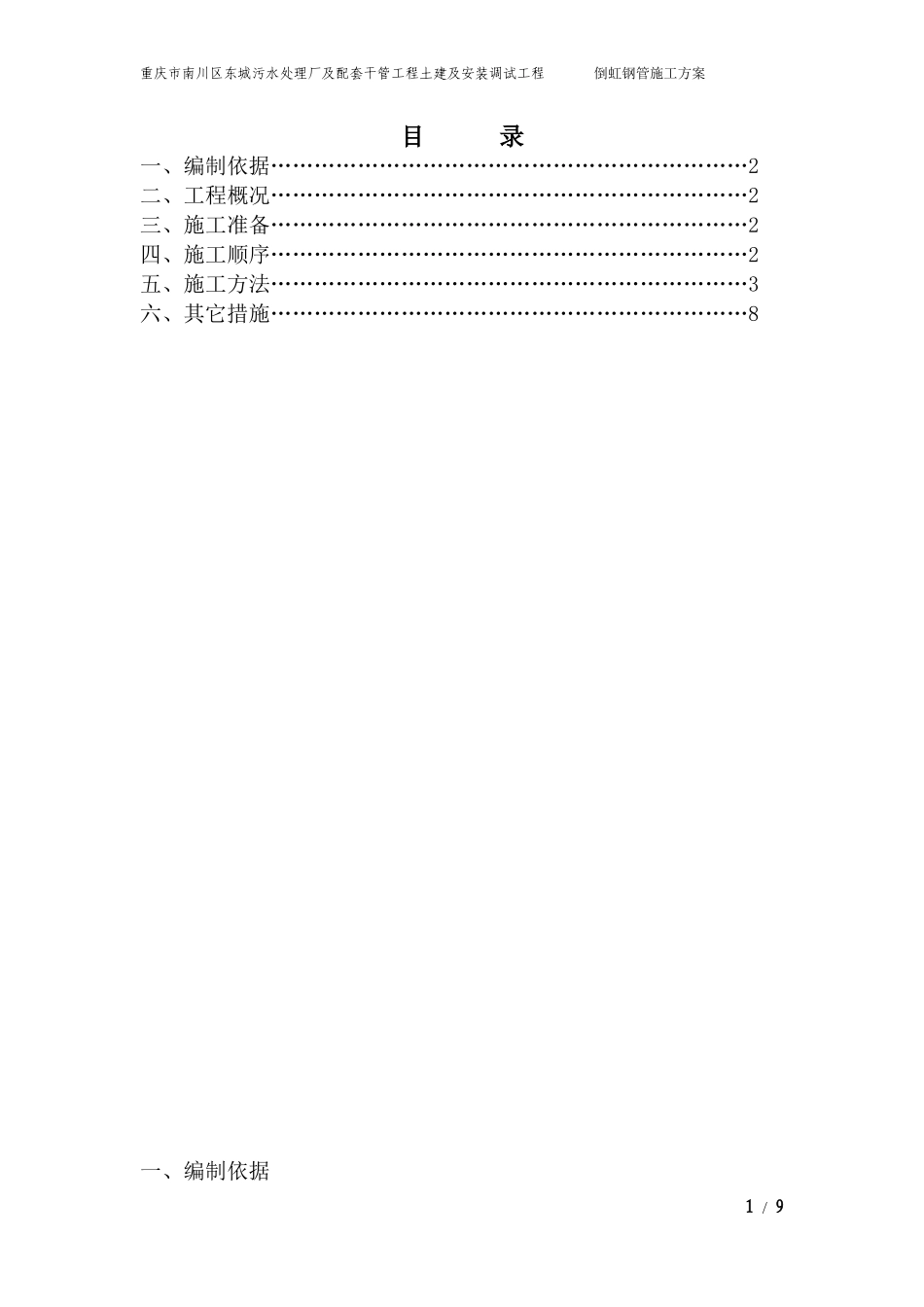

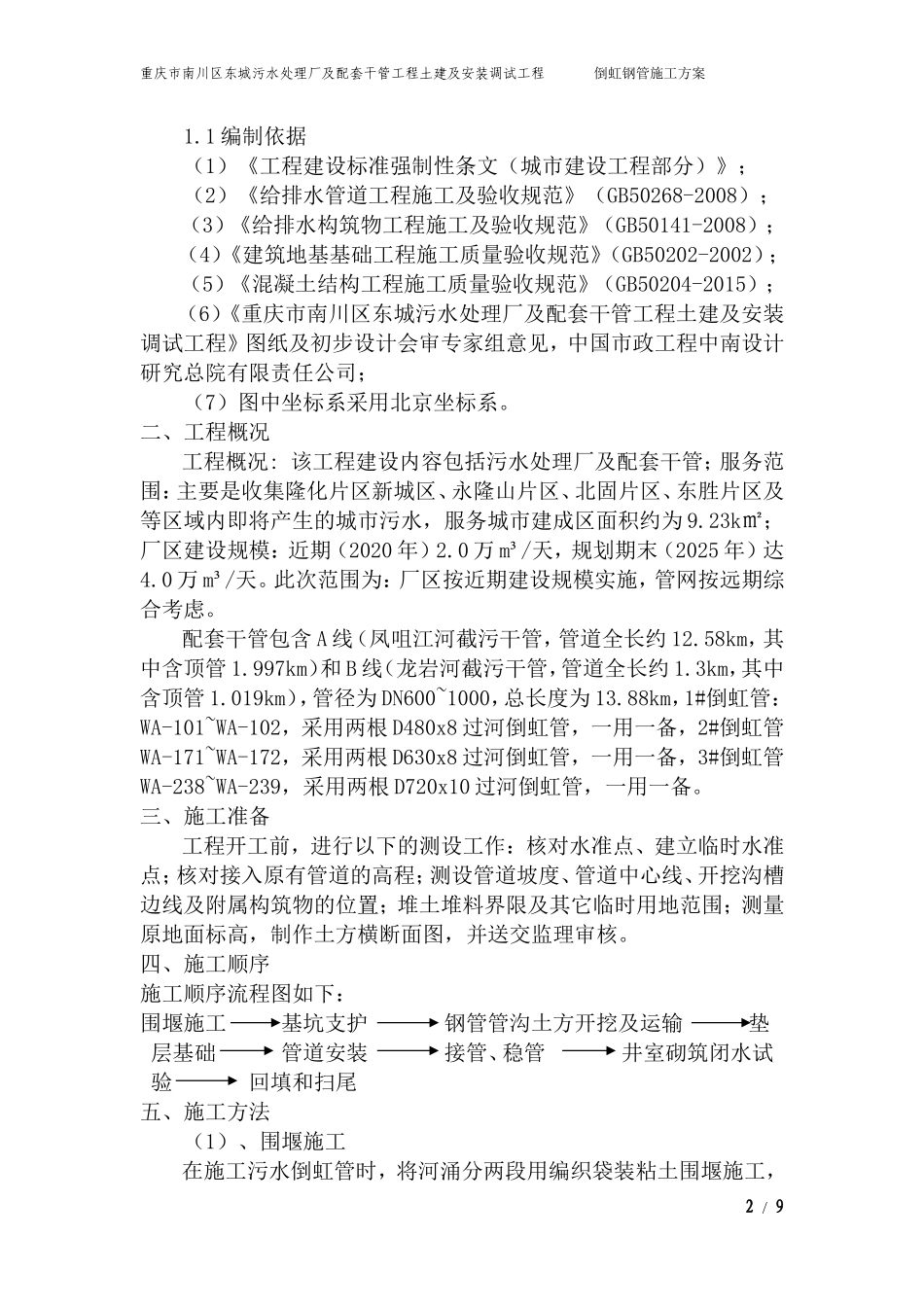

重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程倒虹钢管施工方案目录一、编制依据…………………………………………………………2二、工程概况…………………………………………………………2三、施工准备…………………………………………………………2四、施工顺序…………………………………………………………2五、施工方法…………………………………………………………3六、其它措施…………………………………………………………8一、编制依据1/9重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程倒虹钢管施工方案1.1编制依据（1）《工程建设标准强制性条文（城市建设工程部分）》；（2）《给排水管道工程施工及验收规范》（GB50268-2008）；（3）《给排水构筑物工程施工及验收规范》（GB50141-2008）；（4）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（5）《混凝土结构工程施工质量验收规范》（GB50204-2015）；（6）《重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程》图纸及初步设计会审专家组意见，中国市政工程中南设计研究总院有限责任公司；（7）图中坐标系采用北京坐标系。二、工程概况工程概况:该工程建设内容包括污水处理厂及配套干管；服务范围：主要是收集隆化片区新城区、永隆山片区、北固片区、东胜片区及等区域内即将产生的城市污水，服务城市建成区面积约为9.23k㎡；厂区建设规模：近期（2020年）2.0万m³/天，规划期末（2025年）达4.0万m³/天。此次范围为：厂区按近期建设规模实施，管网按远期综合考虑。配套干管包含A线（凤咀江河截污干管，管道全长约12.58km，其中含顶管1.997km）和B线（龙岩河截污干管，管道全长约1.3km，其中含顶管1.019km），管径为DN600~1000，总长度为13.88km，1#倒虹管：WA-101~WA-102，采用两根D480x8过河倒虹管，一用一备，2#倒虹管WA-171~WA-172，采用两根D630x8过河倒虹管，一用一备，3#倒虹管WA-238~WA-239，采用两根D720x10过河倒虹管，一用一备。三、施工准备工程开工前，进行以下的测设工作：核对水准点、建立临时水准点；核对接入原有管道的高程；测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置；堆土堆料界限及其它临时用地范围；测量原地面标高，制作土方横断面图，并送交监理审核。四、施工顺序施工顺序流程图如下：围堰施工基坑支护钢管管沟土方开挖及运输垫层基础管道安装接管、稳管井室砌筑闭水试验回填和扫尾五、施工方法（1）、围堰施工在施工污水倒虹管时，将河涌分两段用编织袋装粘土围堰施工，2/9重庆市南川区东城污水处理厂及配套干管工程土建及安装调试工程倒虹钢管施工方案围堰结构为上宽3m，下宽3+2h米（h为水位高度，≤3m），围堰顶部需比该段河涌的最高洪水位高出50cm（围堰高度视河面最高水位而定）为防止围堰渗水，修筑围堰时在围堰中间需加设宽600粘土隔水墙，高度不得低于最高河面水位。（2）、沟槽开挖根据工程地质资料及现场的情况，沟槽开挖采用1:1放坡处理，坑边离围堰底部不得小于1500，底部工作面为500。（3）、钢管管沟土方开挖及运输根据土质、地下水位、地下及地上构筑物以及施工环境等情况。根据工程地质资料及现场的情况，沟槽开挖采用1:1放坡处理，坑边离围堰底部不得小于1500，挖掘机械采用2方斗容量的挖掘机，运输土方利用10T的自卸汽车配合。为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，挖到距设计标高20-30cm后由人工检平，避免超挖、扰动土基。需转运的土方采用自卸汽车运土。基坑开挖时，尽量考虑土方平衡，以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减少占用场地影响施工和交通。基坑开挖分层、分段依次进行,层层下挖、挖至地下水位以下时，设置排水沟和集水井，排水沟底宽20cm、沟深20cm，集水井长×宽×高为30cm×30cm×40cm，利用排水沟和集水井收集地下水，再用抽水机抽排。（4）、垫层基础按基础的结构尺寸，测量放样出垫层面标高，每4-5米设置高程控制桩。按垫层面标高挂线，采用C30素混凝土原槽浇筑垫层200厚。（5）、管道安...
