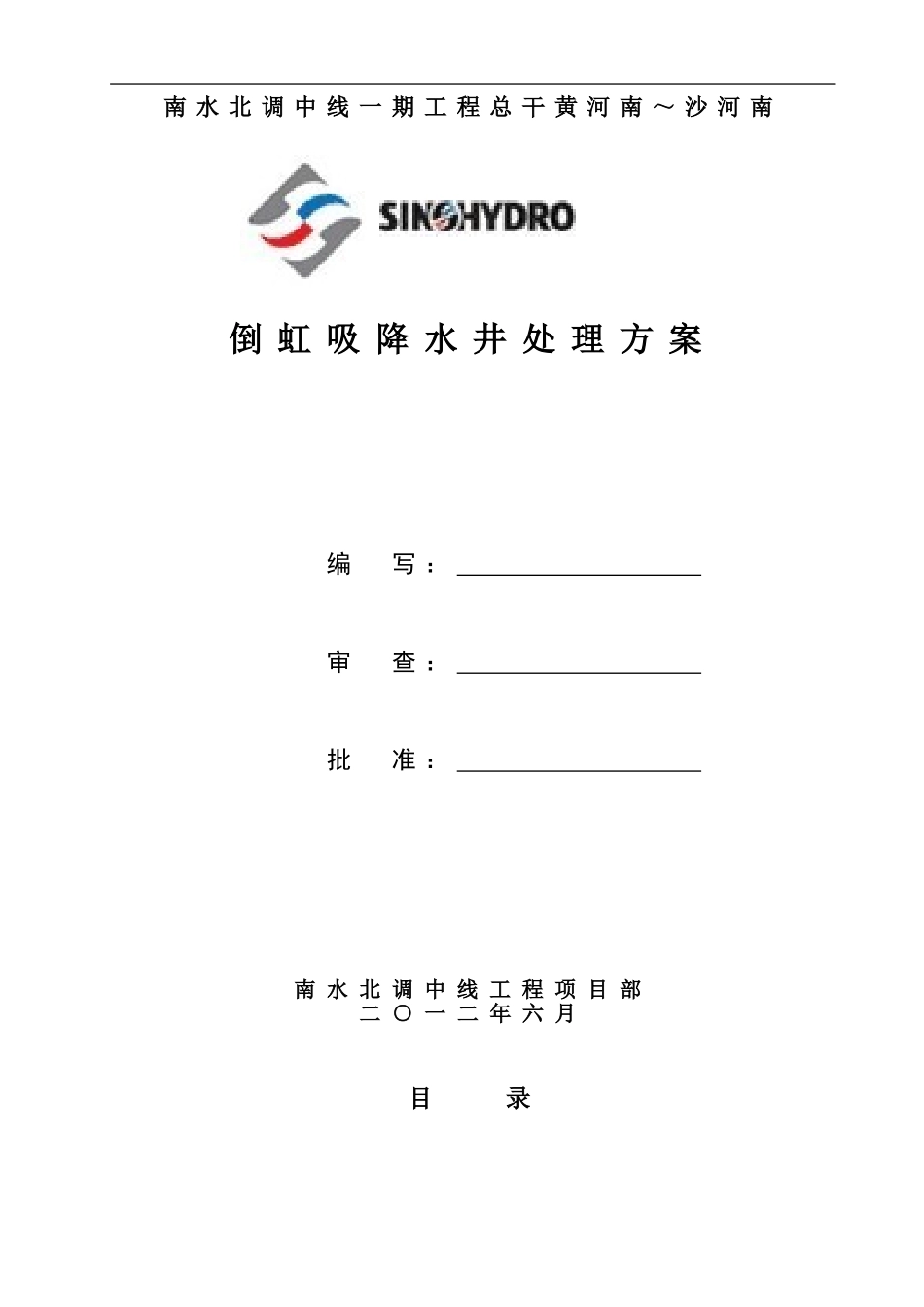

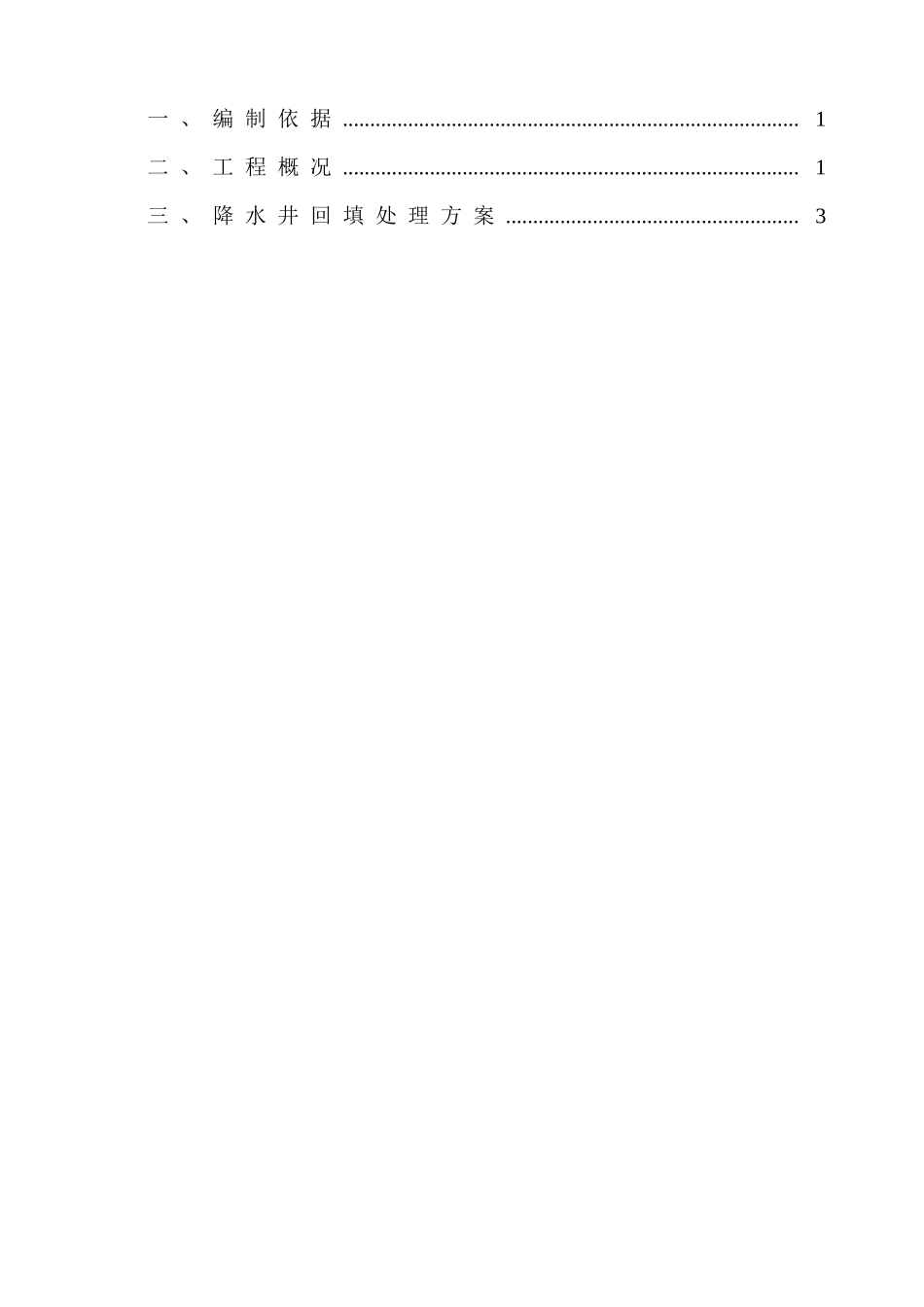

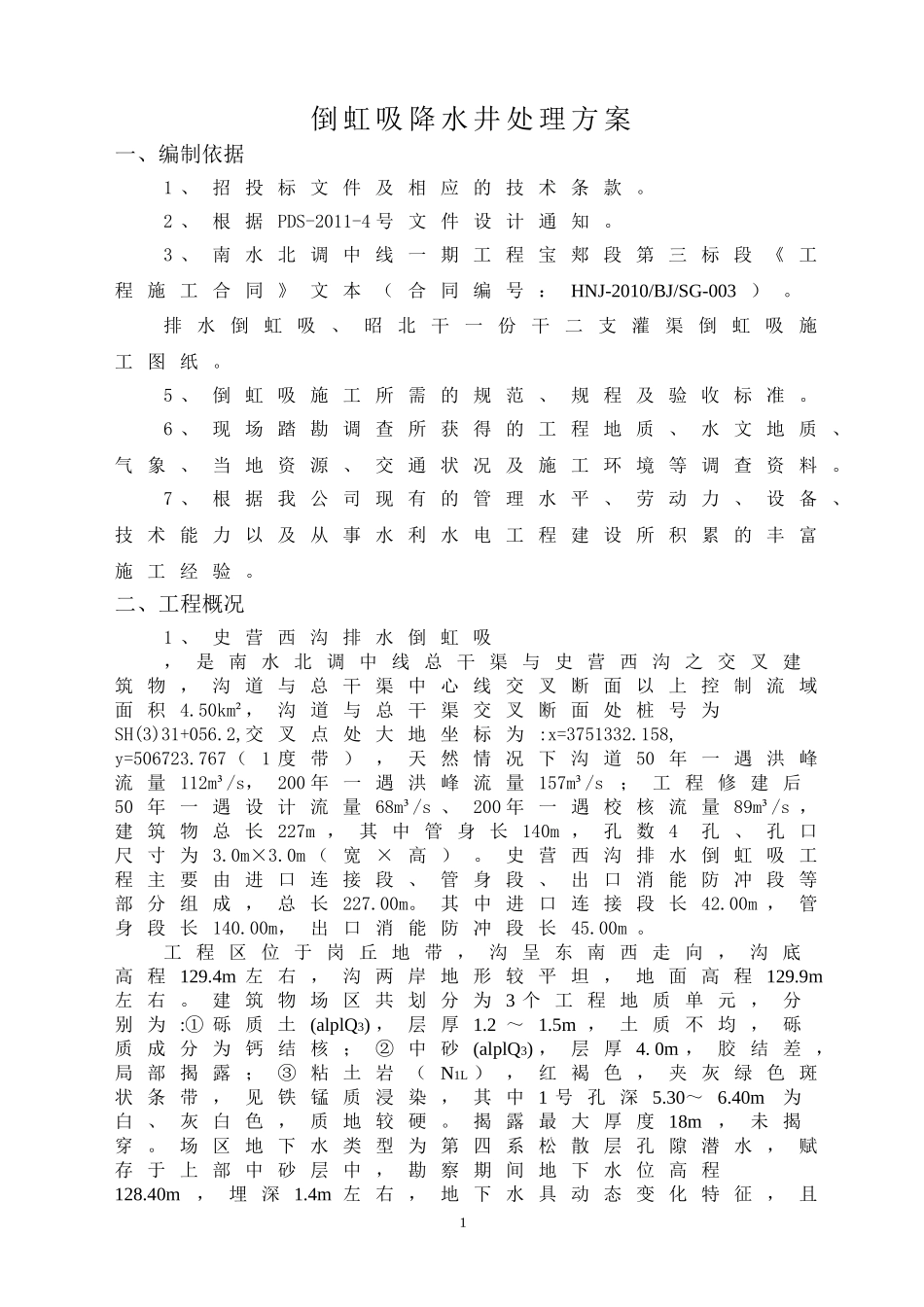

南水北调中线一期工程总干黄河南～沙河南倒虹吸降水井处理方案编写：审查：批准：南水北调中线工程项目部二○一二年六月目录一、编制依据....................................................................................1二、工程概况....................................................................................1三、降水井回填处理方案......................................................31倒虹吸降水井处理方案一、编制依据1、招投标文件及相应的技术条款。2、根据PDS-2011-4号文件设计通知。3、南水北调中线一期工程宝郏段第三标段《工程施工合同》文本（合同编号：HNJ-2010/BJ/SG-003）。排水倒虹吸、昭北干一份干二支灌渠倒虹吸施工图纸。5、倒虹吸施工所需的规范、规程及验收标准。6、现场踏勘调查所获得的工程地质、水文地质、气象、当地资源、交通状况及施工环境等调查资料。7、根据我公司现有的管理水平、劳动力、设备、技术能力以及从事水利水电工程建设所积累的丰富施工经验。二、工程概况1、史营西沟排水倒虹吸，是南水北调中线总干渠与史营西沟之交叉建筑物，沟道与总干渠中心线交叉断面以上控制流域面积4.50km²，沟道与总干渠交叉断面处桩号为SH(3)31+056.2,交叉点处大地坐标为:x=3751332.158,y=506723.767（1度带），天然情况下沟道50年一遇洪峰流量112m³/s，200年一遇洪峰流量157m³/s；工程修建后50年一遇设计流量68m³/s、200年一遇校核流量89m³/s，建筑物总长227m，其中管身长140m，孔数4孔、孔口尺寸为3.0m×3.0m（宽×高）。史营西沟排水倒虹吸工程主要由进口连接段、管身段、出口消能防冲段等部分组成，总长227.00m。其中进口连接段长42.00m，管身段长140.00m，出口消能防冲段长45.00m。工程区位于岗丘地带，沟呈东南西走向，沟底高程129.4m左右，沟两岸地形较平坦，地面高程129.9m左右。建筑物场区共划分为3个工程地质单元，分别为:①砾质土(alplQ3)，层厚1.2～1.5m，土质不均，砾质成分为钙结核；②中砂(alplQ3)，层厚4.0m，胶结差，局部揭露；③粘土岩（N1L），红褐色，夹灰绿色斑状条带，见铁锰质浸染，其中1号孔深5.30～6.40m为白、灰白色，质地较硬。揭露最大厚度18m，未揭穿。场区地下水类型为第四系松散层孔隙潜水，赋存于上部中砂层中，勘察期间地下水位高程128.40m，埋深1.4m左右，地下水具动态变化特征，且1地下水位受降雨和地表径流影响变化较大。赵庄南沟排水倒虹吸工程位于宝丰县肖旗乡赵庄南约400m处，是南水北调中线工程总干渠与赵庄南沟之交叉建筑物，交叉点处总干渠桩号为SH（3）32+511.9，大地坐标x=3752319.130，y=507673.054（1度带）。沟道与总干渠中心线交叉断面以上控制流域面积6.81km²，沟道50年一遇设计洪峰流量84m³/s、200年一遇校核洪峰流量100m³/s。工程后倒虹吸过流量50年一遇84m³/s，200年一遇100m³/s。建筑物总长184.3m，其中管身长99.82m，孔数2孔，单孔孔口尺寸为3.0m×3.0m（宽×高）。赵庄南沟排水倒虹吸主要由进口连接段、管身段、出口消能防冲段等部分组成，总长184.30m。其中进口连接段长41.48m，管身段长99.82m，出口消能防冲段长43.00m。工程场区位于岗丘地带，河两岸地面高程127m左右，地势平缓，沟底高程126.15m左右。建筑物场区共划分为3个工程地质单元，分别为:①砾质土(alplQ3)，层厚3m左右，土质不均，砾质成分为钙结核；②粉砂岩(N1L)，层厚7.5～10.8m，胶结差；③粘土岩（N1L），红褐色，局部夹灰绿色条带，见铁锰质浸染及光滑裂隙面，成岩差，硬可塑状。揭露最大厚度6.0m，未揭穿。工程区地下水类型为上第三系基岩孔隙裂隙水，具低承压性，含水层为粉砂岩，具中等透水性。勘察期间承压水位124.60m，距地表1.6～2.2m，承压水头为0.78～1.35m。3、朱洼北沟排水倒虹吸朱洼北沟排水倒虹吸工程位，朱洼村北约600m，是南水北调中线工程总干渠与朱洼北沟之交叉建筑物，交叉断面以上集水面积16.09km²。沟道与总干渠交叉断面处桩号为SH(3)34+013.7，大地坐标：x=3753628.588，y=508398.325（1度带），天然河道50年一遇洪峰流量280m³/s、200年一遇洪峰流量390m³/s，工程建成后...
