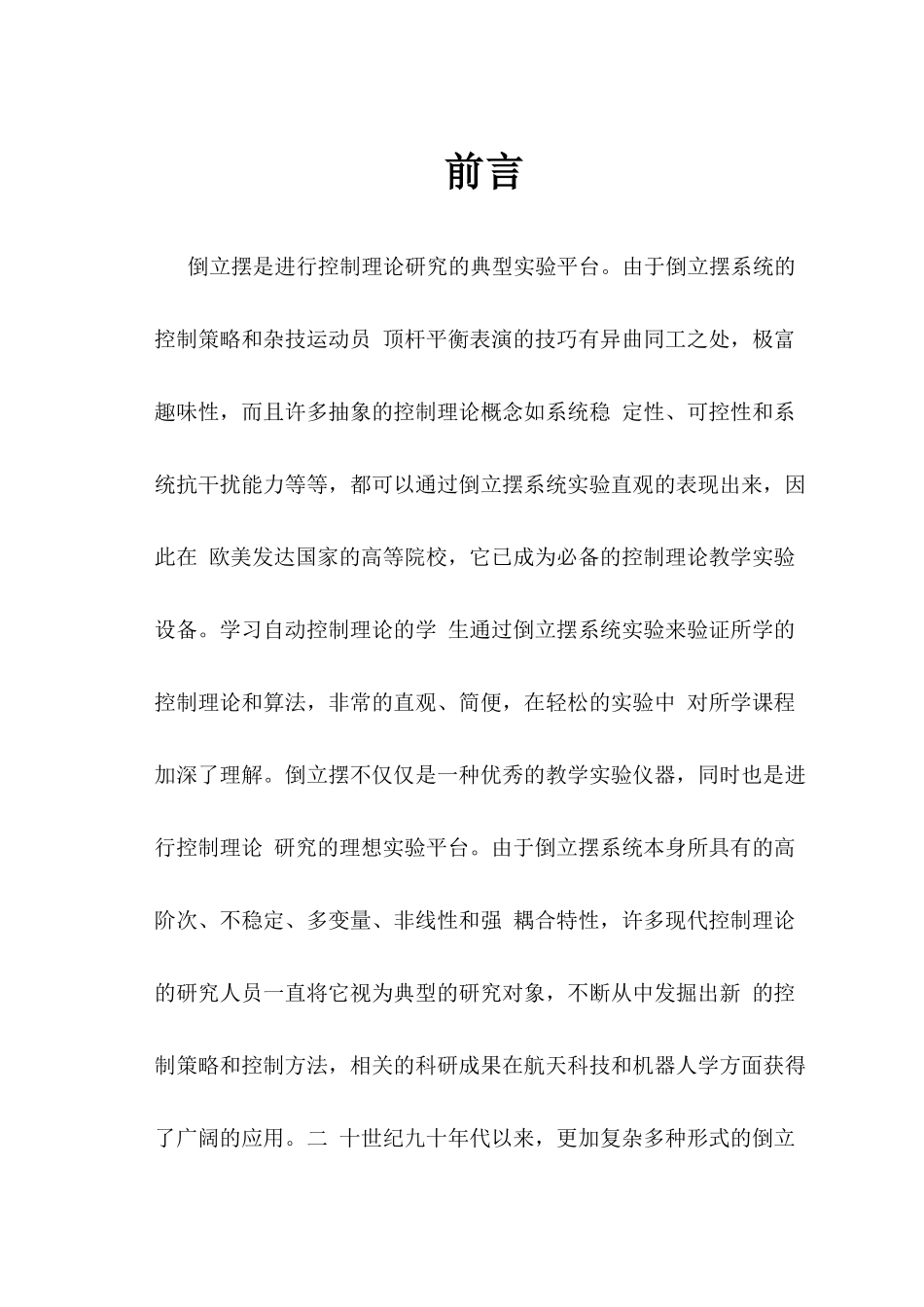

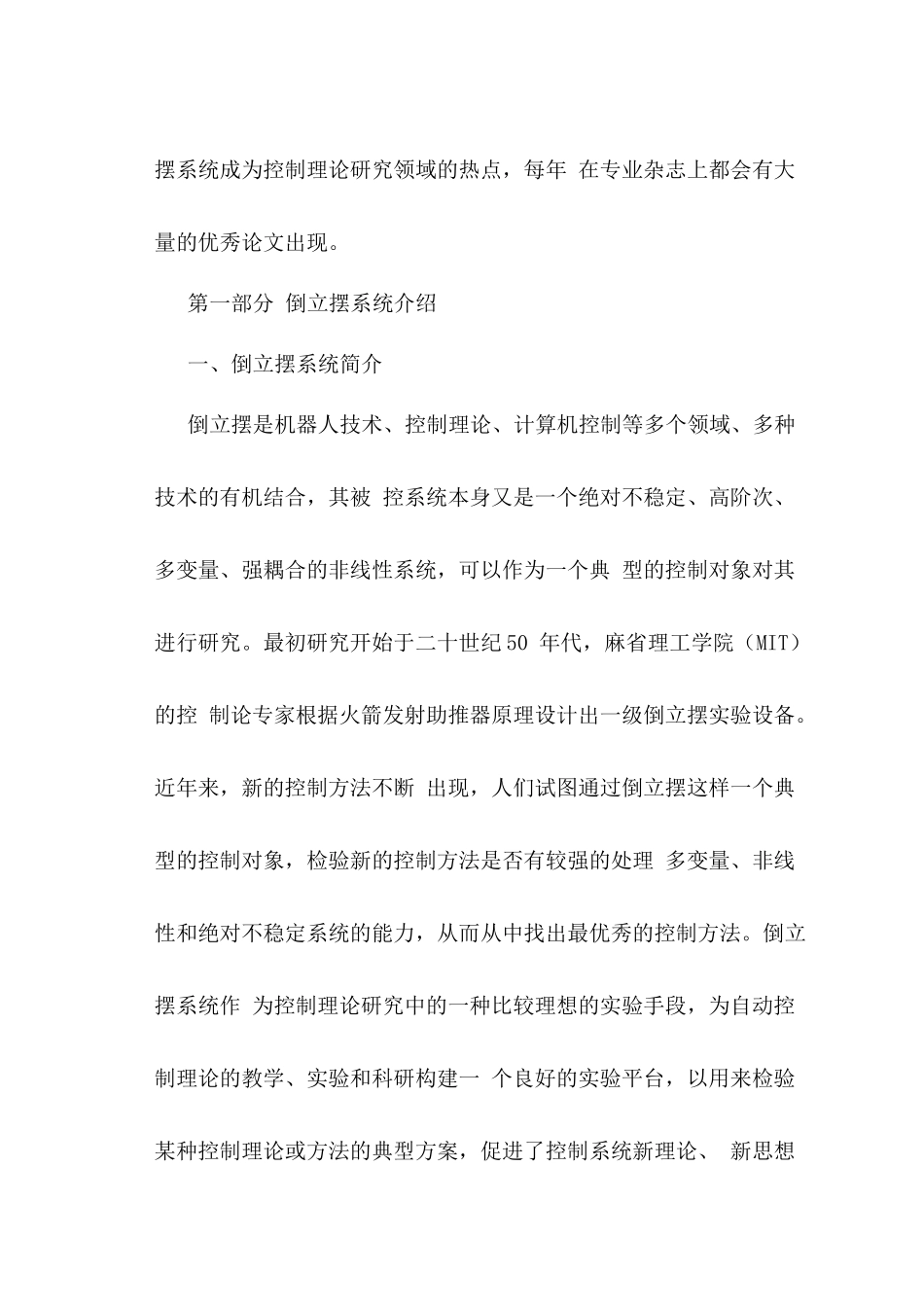

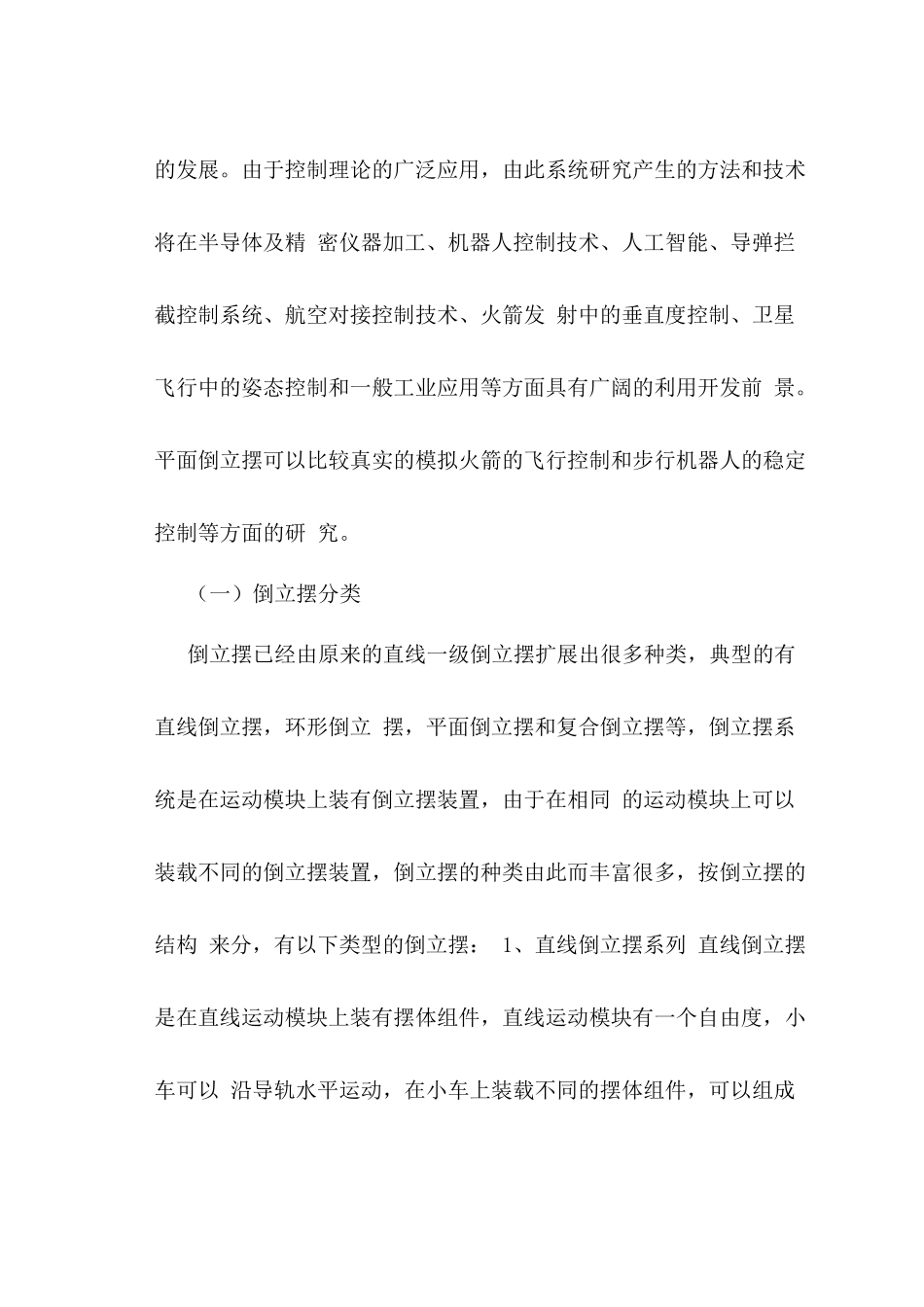

前言倒立摆是进行控制理论研究的典型实验平台。由于倒立摆系统的控制策略和杂技运动员顶杆平衡表演的技巧有异曲同工之处，极富趣味性，而且许多抽象的控制理论概念如系统稳定性、可控性和系统抗干扰能力等等，都可以通过倒立摆系统实验直观的表现出来，因此在欧美发达国家的高等院校，它已成为必备的控制理论教学实验设备。学习自动控制理论的学生通过倒立摆系统实验来验证所学的控制理论和算法，非常的直观、简便，在轻松的实验中对所学课程加深了理解。倒立摆不仅仅是一种优秀的教学实验仪器，同时也是进行控制理论研究的理想实验平台。由于倒立摆系统本身所具有的高阶次、不稳定、多变量、非线性和强耦合特性，许多现代控制理论的研究人员一直将它视为典型的研究对象，不断从中发掘出新的控制策略和控制方法，相关的科研成果在航天科技和机器人学方面获得了广阔的应用。二十世纪九十年代以来，更加复杂多种形式的倒立摆系统成为控制理论研究领域的热点，每年在专业杂志上都会有大量的优秀论文出现。第一部分倒立摆系统介绍一、倒立摆系统简介倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。最初研究开始于二十世纪50年代，麻省理工学院（MIT）的控制论专家根据火箭发射助推器原理设计出一级倒立摆实验设备。近年来，新的控制方法不断出现，人们试图通过倒立摆这样一个典型的控制对象，检验新的控制方法是否有较强的处理多变量、非线性和绝对不稳定系统的能力，从而从中找出最优秀的控制方法。倒立摆系统作为控制理论研究中的一种比较理想的实验手段，为自动控制理论的教学、实验和科研构建一个良好的实验平台，以用来检验某种控制理论或方法的典型方案，促进了控制系统新理论、新思想的发展。由于控制理论的广泛应用，由此系统研究产生的方法和技术将在半导体及精密仪器加工、机器人控制技术、人工智能、导弹拦截控制系统、航空对接控制技术、火箭发射中的垂直度控制、卫星飞行中的姿态控制和一般工业应用等方面具有广阔的利用开发前景。平面倒立摆可以比较真实的模拟火箭的飞行控制和步行机器人的稳定控制等方面的研究。（一）倒立摆分类倒立摆已经由原来的直线一级倒立摆扩展出很多种类，典型的有直线倒立摆，环形倒立摆，平面倒立摆和复合倒立摆等，倒立摆系统是在运动模块上装有倒立摆装置，由于在相同的运动模块上可以装载不同的倒立摆装置，倒立摆的种类由此而丰富很多，按倒立摆的结构来分，有以下类型的倒立摆：1、直线倒立摆系列直线倒立摆是在直线运动模块上装有摆体组件，直线运动模块有一个自由度，小车可以沿导轨水平运动，在小车上装载不同的摆体组件，可以组成很多类别的倒立摆，直线柔性倒立摆和一般直线倒立摆的不同之处在于，柔性倒立摆有两个可以沿导轨滑动的小车，并且在主动小车和从动小车之间增加了一个弹簧，作为柔性关节。2、环形倒立摆系列环形倒立摆是在圆周运动模块上装有摆体组件，圆周运动模块有一个自由度，可以围绕齿轮中心做圆周运动，在运动手臂末端装有摆体组件，根据摆体组件的级数和串连或并联的方式，可以组成很多形式的倒立摆。3、平面倒立摆系列平面倒立摆是在可以做平面运动的运动模块上装有摆杆组件，平面运动模块主要有两类：一类是XY运动平台，另一类是两自由度SCARA机械臂；摆体组件也有一级、二级、三级和四级很多种。4、复合倒立摆系列复合倒立摆为一类新型倒立摆，由运动本体和摆杆组件组成，其运动本体可以很方便的调整成三种模式，一是2中所述的环形倒立摆，还可以把本体翻转90度，连杆竖直向下和竖直向上组成托摆和顶摆两种形式的倒立摆。按倒立摆的级数来分：有一级倒立摆、两级倒立摆、三级倒立摆和四级倒立摆，一级倒立摆常用于控制理论的基础实验，多级倒立摆常用于控制算法的研究，倒立摆的级数越高，其控制难度更大，目前，可以实现的倒立摆控制最高为四级倒立摆。二、数学模型的建立系统建模可以分为两种：机理建模和实验建模。对于倒立摆系统，由于其本身是自不稳定的...
