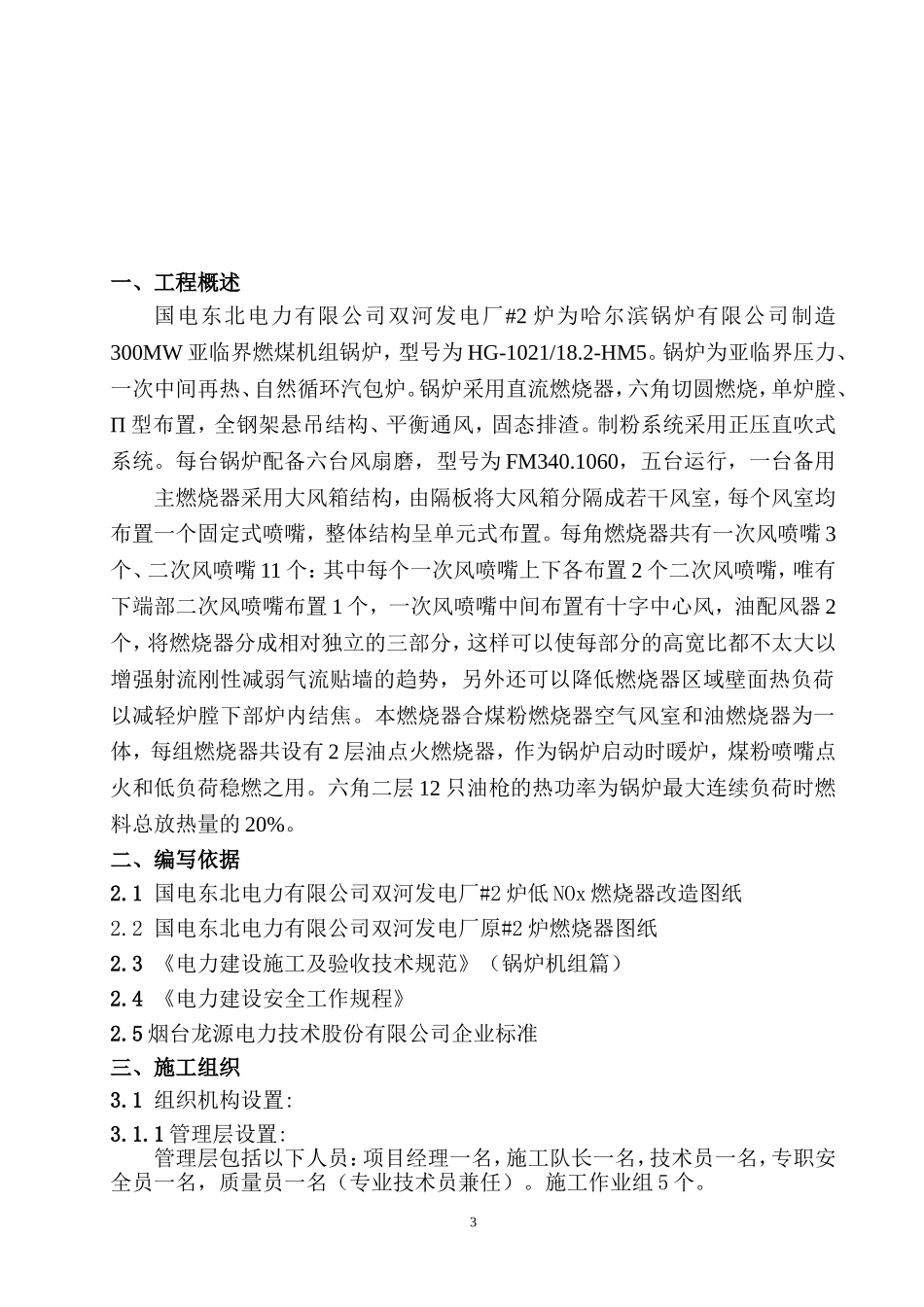

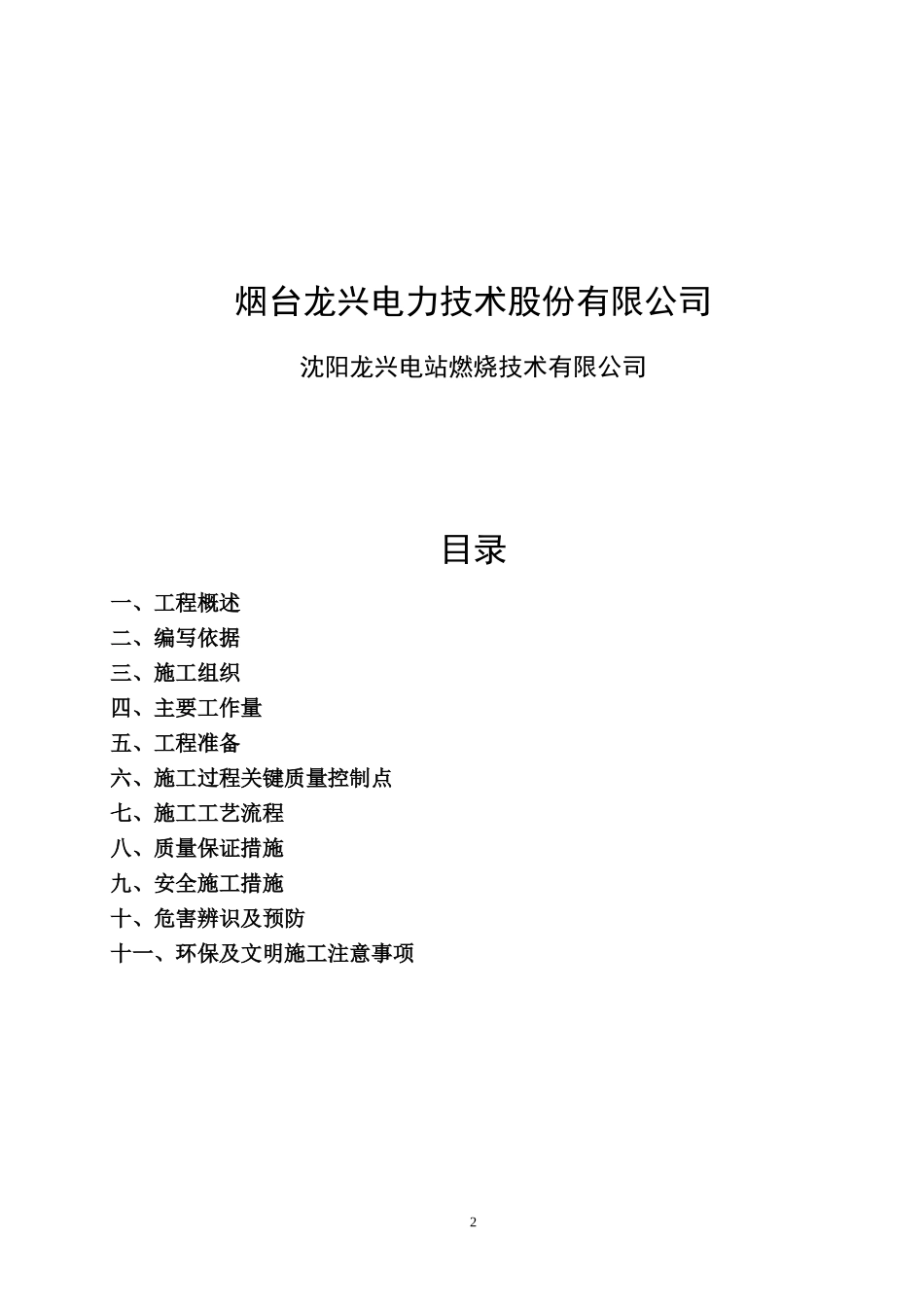

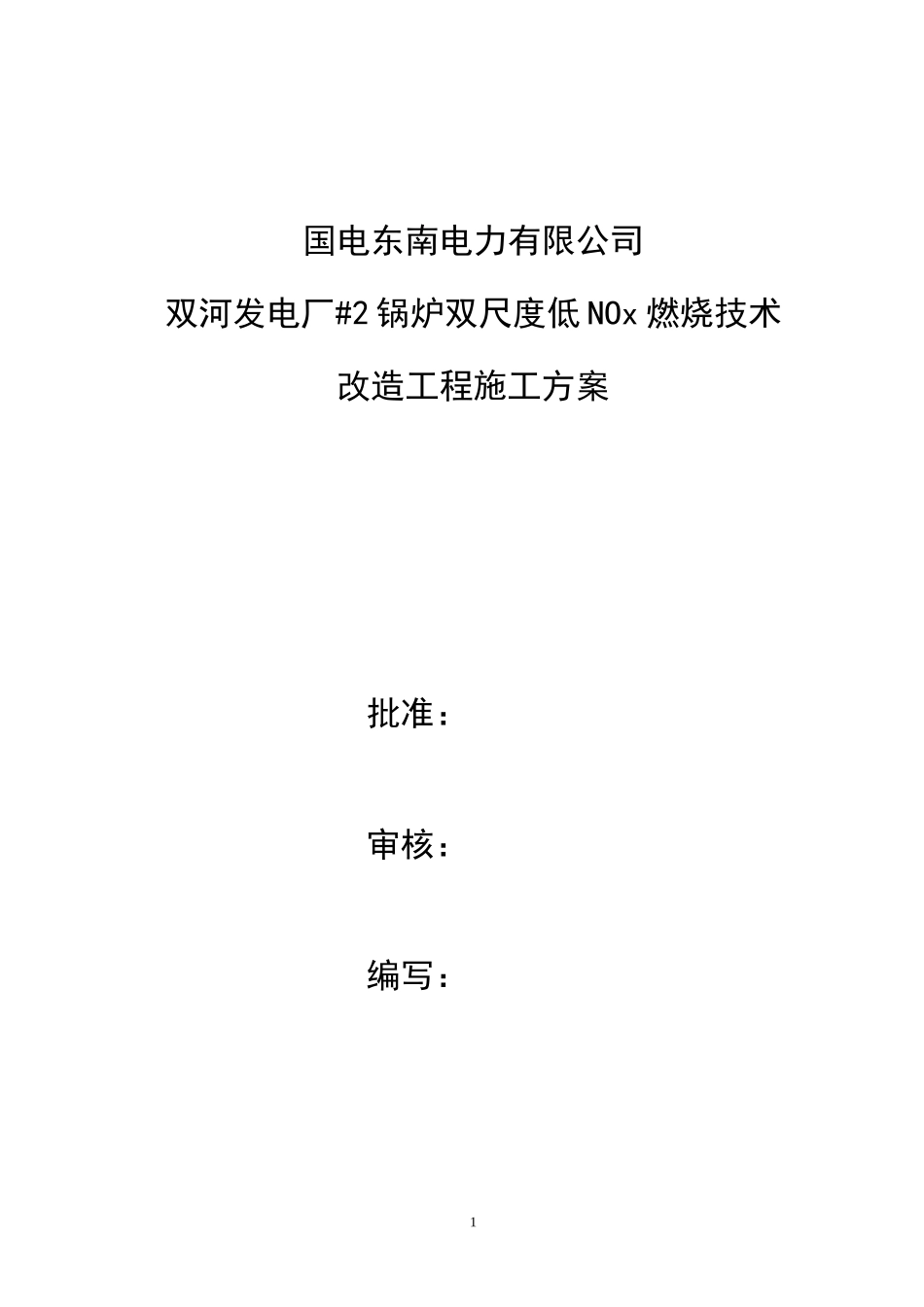

国电东南电力有限公司双河发电厂#2锅炉双尺度低NOx燃烧技术改造工程施工方案批准：审核：编写：1烟台龙兴电力技术股份有限公司沈阳龙兴电站燃烧技术有限公司目录一、工程概述二、编写依据三、施工组织四、主要工作量五、工程准备六、施工过程关键质量控制点七、施工工艺流程八、质量保证措施九、安全施工措施十、危害辨识及预防十一、环保及文明施工注意事项2一、工程概述国电东北电力有限公司双河发电厂#2炉为哈尔滨锅炉有限公司制造300MW亚临界燃煤机组锅炉，型号为HG-1021/18.2-HM5。锅炉为亚临界压力、一次中间再热、自然循环汽包炉。锅炉采用直流燃烧器，六角切圆燃烧，单炉膛、Π型布置，全钢架悬吊结构、平衡通风，固态排渣。制粉系统采用正压直吹式系统。每台锅炉配备六台风扇磨，型号为FM340.1060，五台运行，一台备用主燃烧器采用大风箱结构，由隔板将大风箱分隔成若干风室，每个风室均布置一个固定式喷嘴，整体结构呈单元式布置。每角燃烧器共有一次风喷嘴3个、二次风喷嘴11个：其中每个一次风喷嘴上下各布置2个二次风喷嘴，唯有下端部二次风喷嘴布置1个，一次风喷嘴中间布置有十字中心风，油配风器2个，将燃烧器分成相对独立的三部分，这样可以使每部分的高宽比都不太大以增强射流刚性减弱气流贴墙的趋势，另外还可以降低燃烧器区域壁面热负荷以减轻炉膛下部炉内结焦。本燃烧器合煤粉燃烧器空气风室和油燃烧器为一体，每组燃烧器共设有2层油点火燃烧器，作为锅炉启动时暖炉，煤粉喷嘴点火和低负荷稳燃之用。六角二层12只油枪的热功率为锅炉最大连续负荷时燃料总放热量的20%。二、编写依据2.1国电东北电力有限公司双河发电厂#2炉低NOx燃烧器改造图纸2.2国电东北电力有限公司双河发电厂原#2炉燃烧器图纸2.3《电力建设施工及验收技术规范》（锅炉机组篇）2.4《电力建设安全工作规程》2.5烟台龙源电力技术股份有限公司企业标准三、施工组织3.1组织机构设置:3.1.1管理层设置:管理层包括以下人员：项目经理一名，施工队长一名，技术员一名，专职安全员一名，质量员一名（专业技术员兼任）。施工作业组5个。3项目经理对整体工程全面负责。施工队长负责现场人员管理，安排工作任务，主抓施工进度，安全员负责安全管理，技术员负责生产技术管理及质量管理等工作。3.1.2执行层设置:本工程执行层主要指施工作业组。施工作业组负责各施工项目的施工，负责落实各项安全措施，负责组织施工基层管理。3.1.3管理职责：3.1.3.1项目经理负责整个工程的安全、环保、质量、后勤生活。负责本项目生产管理，对工程质量、员工职业安全健康和环境管理负责，确保施工目标、指标的实现。落实项目部组织机构、资源配置，明确各级人员职责和权限；3.1.3.3技术员负责组织项目的技术管理和工程质量监督。负责并审核施工组织设计，并组织落实。参加工程施工方案和施工质量的评价，对施工中有关施工技术方案的改进进行评审。审核施工材料预算，审核变更设计联系单，审查特殊工种人员资格；组织编制本工程竣工技术资料。3.1.3.4安全员分管安全施工的监督、检查，负责安全管理措施的落实，负责现场的安全施工，负责安全整改中与相关部门的联系。3.2施工组织机构图：3.3人力资源配备：管理3人；焊工14人；起重6人；热控3人；其他技工50人，共计76人。3.4施工进度计划见附件：国电东北电力有限公司双辽发电厂#2炉低氮燃烧器改造施工进度网路图3.5施工工期：工期：自开工起至锅炉水压试验35天，保温恢复及检修平台拆除全部完工第45天。四、主要工作量本工程燃烧器分煤粉燃烧器和燃烬风（SOFA）燃烧器，煤粉燃烧器18套，（SOFA）燃烧器6套。主要工作量为：4.1旧燃烧器拆除及新煤粉燃烧器安装。序号工种人数备注1技工502焊工14有合格证件3起重工6有合格证件4热控3有合格证件5管理3合计764项目经理施工队长安全员：技术/质检员吊装组施工一组施工二组电工组4.2燃尽风燃烧器及风道安装位置平台、化妆板、保温及对应水冷壁拆除。4.3燃烬风（SOFA）燃烧器及燃尽风连接风道安装。4.4小油枪点火系统改造4.5水冷壁管恢复。4.6电源控制柜、执行器安装（包括气动系统管路）、电缆敷设等。4.7部分走梯、平台、一次风管路...
