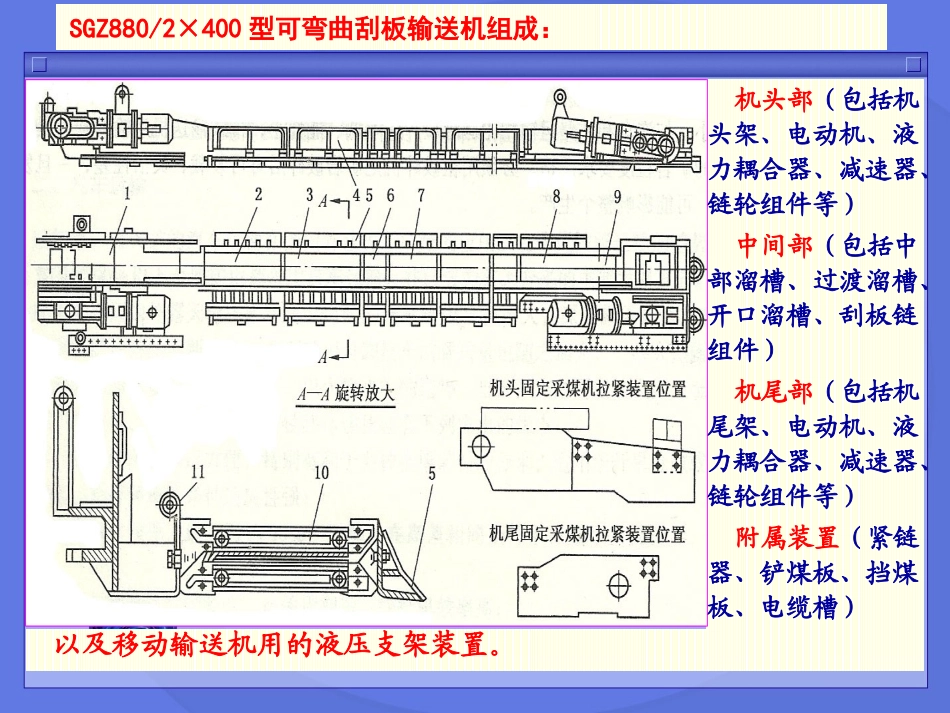

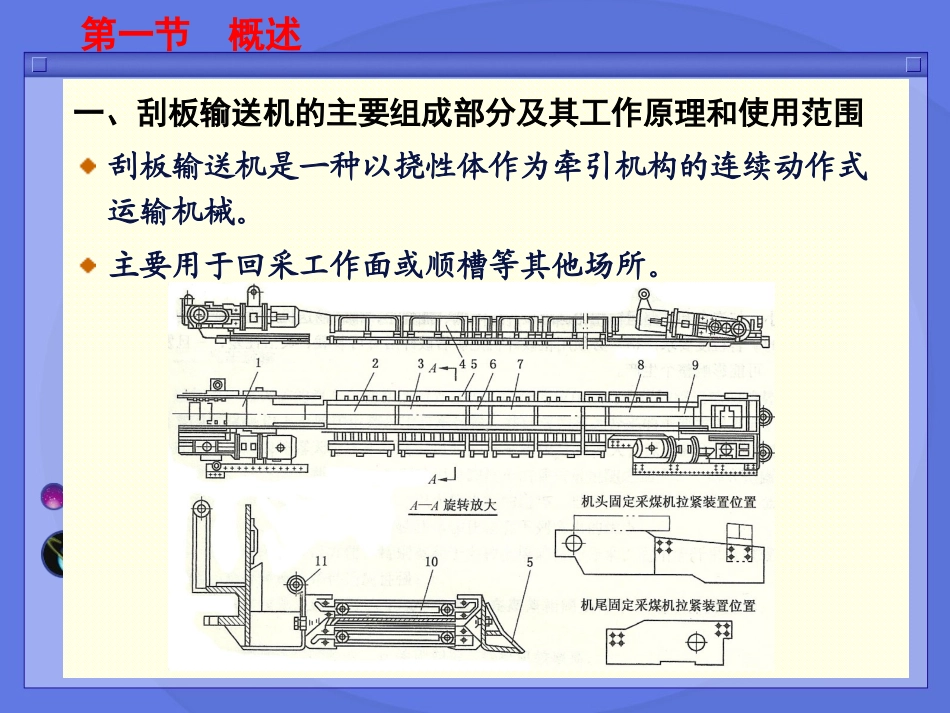

第二章刮板输送机第二节刮板输送机的结构特点及功能分析第三节链啮合传动原理第四节刮板输送机的选型计算第一节概述第一节概述一、刮板输送机的主要组成部分及其工作原理和使用范围刮板输送机是一种以挠性体作为牵引机构的连续动作式运输机械。主要用于回采工作面或顺槽等其他场所。机头部（包括机头架、电动机、液力耦合器、减速器、链轮组件等）中间部（包括中部溜槽、过渡溜槽、开口溜槽、刮板链组件）机尾部（包括机尾架、电动机、液力耦合器、减速器、链轮组件等）附属装置（紧链器、铲煤板、挡煤板、电缆槽）SGZ880/2×400型可弯曲刮板输送机组成：以及移动输送机用的液压支架装置。SGB-150刮板输送机的工作原理：绕过机头链轮和机尾链轮的无限循环的刮板链为牵引机构，溜槽作承载机构，电动机经液力偶合器、减速器带动链轮旋转，从而带动刮板链连续运转，将装在溜槽中的货物从机尾运到机头处卸载到转载机上。上部溜槽是重载工作槽，下部溜槽是空回槽（分为开底式和封底式）①适应性好，对环境的要求不高。②协作性好。③可弯曲性好。能在一定的范围内做水平及垂直方向弯曲。④机身的强度和刚度高，能经得住碰撞和冲击。⑤耐磨性好。⑥功率大。⑦运输能力不受货载块度和湿度的影响；机身高度小，便于装载；机身伸长或缩短方便，移动容易；机体坚固，能用于爆破装煤的工作面，也能与采煤机和自移式液压支架组成综合工作面。所以，刮板输送机迄今为止仍是综采工作面唯一的运输设备。1．刮板输送机的优点：①空载阻力大。刮板链质量大，刮板与中板摩擦向前推进，物料也通过刮板的阻挡和中板摩擦向前推进，使得电机30%多的功率浪费在空载运行上。②启动难。刮板输送机在输送物料的过程中需要较高的启动力矩，启动过载系数通常为2.5~3.0，因此满载启动难的问题不能很好的解决。③动载荷大。④工作阻力大，运输距离也受到一定限制。3．适用条件：①刮板输送机的铺设倾角，一般不大于25°；②但兼作采煤机轨道的输送机其铺设倾角一般不超过10°；③当铺设倾角较大时，刮板输送机要有防滑锚固装置。2．刮板输送机的缺点：1．刮板输送机的主要类型•按牵引链的结构,可分为片式套筒链、可拆模锻链及焊接圆环链;•按链条数目,可分为单链、双边链、双中心链及三链刮板输送机;•按溜槽的布置方式，可分为并列式和重叠式；•按溜槽的结构，可分为敞底溜槽式和封底溜槽式；•按传动方式，可分为电力传动、液压传动、液力传动和液黏传动输送机；•按刮板与链条的连接布置形式,则有悬臂式、对称式及中间式;•按传动装置的布置分，有并列式、垂直式和复合式；•按电动机的功率分，有轻型、中型和重型。二、刮板输送机的主要类型和基本参数系列刮板输送机代号：S输送机类G刮板型式代号：DD中单链型BB双边链型ZZ中双链型WW可弯曲型2．刮板输送机基本参数系列：SGZ10001400型输送机电动机总功率kW中部槽槽宽mm形式代号刮板输送机代号3.新型刮板输送机①侧卸式刮板输送机。用于采煤工作面运煤，安装时机头跨越转载机延伸到工作面运输巷中。机头架侧面卸载处的中板向两侧倾斜，在固定的犁式卸煤板的辅助下，将大部分煤卸入转载机中。卸载后的空段刮板链免不了往底槽内带回煤。刮板链从犁式卸煤板下面带走的煤，经机头链轮卸到回煤罩内，由刮板链返程带回卸到转载机中。因此，底板上开有卸煤空。②垂直转弯式刮板输送机机身能转90°弯把工作面输送机与运输巷转载机联成一体的机型，主要特点是有一个90°转弯装置，其一端联接采煤工作面的中部槽，另一端联接平巷中的中部槽。平面转弯式刮板输送机的机头在乎巷内，采煤机可以运行到工作面的端头采煤，端头处就没有转载带来的问题了。第二节刮板输送机的结构特点及功能分析一、机头部机头部由机头架、链轮组件、减速器、电动机及其附属装置组成，是将电动机的动力传递给刮板链的装置。(一)减速器传动装置的布置方式有并列式、垂直式及复合式三种，即传动装置轴线与输送机机身平行、垂直及二者兼备。目前国产的刮板输送机的传动装置均采取并列式布置。并列式布置的优点是机头宽度小，控顶距小，有利于顶板管理。为使刮板输送机机身紧靠煤壁，我国新设计的...
