《印制电路板的设计与制作》VIP免费

《印制电路板的设计与制作》_第1页
1/158
《印制电路板的设计与制作》_第2页
2/158
《印制电路板的设计与制作》_第3页
3/158

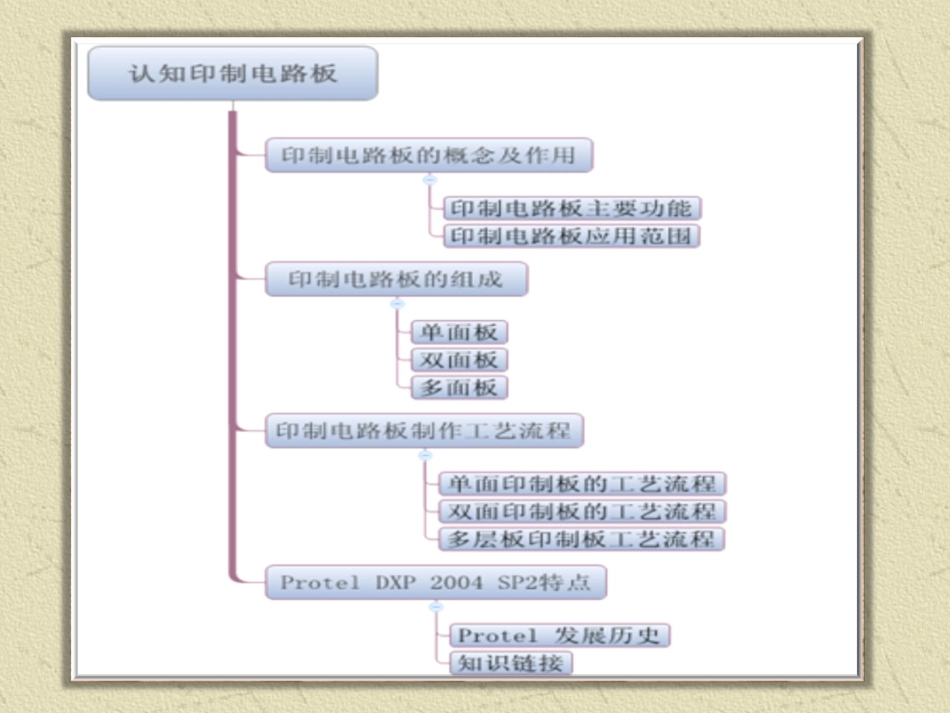

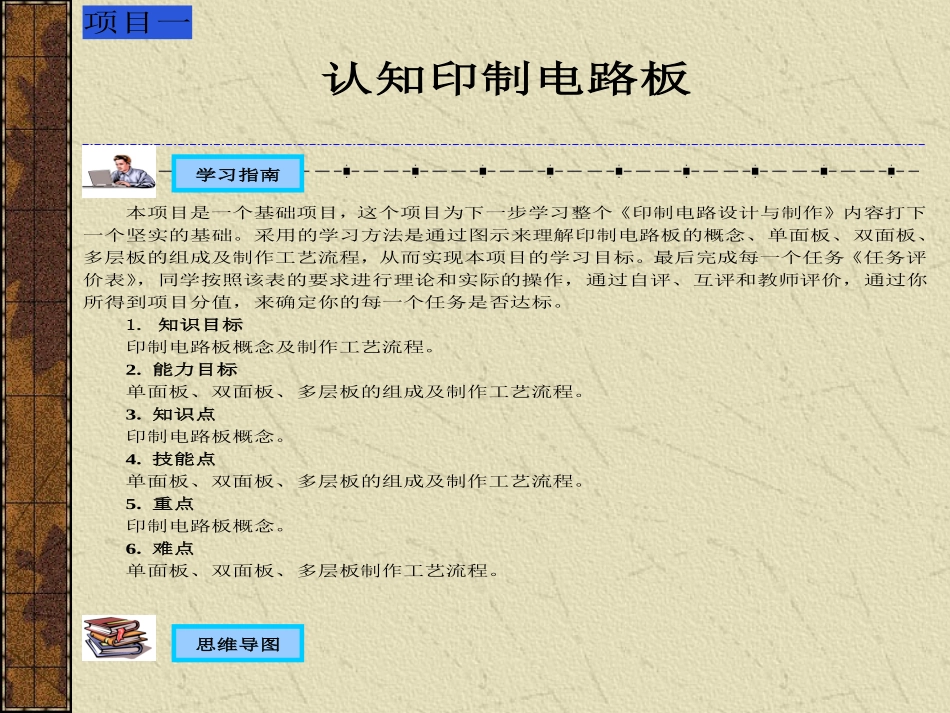

印制电路板设计与制作印制电路板设计与制作主编孙广江语文教育出版集团项目一认知印制电路板本项目是一个基础项目,这个项目为下一步学习整个《印制电路设计与制作》内容打下一个坚实的基础。采用的学习方法是通过图示来理解印制电路板的概念、单面板、双面板、多层板的组成及制作工艺流程,从而实现本项目的学习目标。最后完成每一个任务《任务评价表》,同学按照该表的要求进行理论和实际的操作,通过自评、互评和教师评价,通过你所得到项目分值,来确定你的每一个任务是否达标。1.知识目标印制电路板概念及制作工艺流程。2.能力目标单面板、双面板、多层板的组成及制作工艺流程。3.知识点印制电路板概念。4.技能点单面板、双面板、多层板的组成及制作工艺流程。5.重点印制电路板概念。6.难点单面板、双面板、多层板制作工艺流程。学习指南思维导图4任务一印制电路板的概念及作用任务描述理解印制线路板概念,印制电路板应用的范围,了解印制电路板发展历史。任务分析通过理解印制线路板概念而掌握什么是印制线路板、它的发展历史、应用的范围及相应的分类。必备知识图1-1单层印制电路板元件面图1-2双层印制电路板2.印制电路板的主要功能(1)为电路中的各种元器件提供必要的机械支撑。(2)提供电路的电气连接。(3)用标记符号将各个元器件标注出来,便于插装、检查及调试1.印制电路板PrintedCricuitBoard(PCB),印制板也称为印制线路板或印制电路板,通过印制板上的印制导线、焊盘及金属化过孔实现元器件引脚之间的电气连接。3.印制电路板发展历史(1)早期电路板(2)双面板(3)多层电路板4.印制电路板应用的范围(1)民用印制板:(2)工业用印制板:(3)军用印制板及航空航天用印制板。5.印制电路板的分类7任务二印制电路板的组成任务描述理解单面板、双面板、多层板的组成及用途。任务分析通过理解单面板、双面板、多层板的制作工艺而掌握单面板、双面板、多层板的组成及用途。必备知识1.单面板单面板是一种一面有敷铜,另一面没有敷铜的电路板,用户只可在敷铜的一面布线并放置元件。图1-8单面板剖面图图1-9单面板实物图2.双面板双面板包括顶层(TopLayer)和底层(BottomLayer)图1-10双面板剖面图图1-11双面板实物图3.多层板多层板是包含了多个工作层的电路板图1-12多层板剖面图图1-13多层板实物图10任务三印制电路板制作工艺流程任务描述理解单面板、双面板、多层板的制作流程。任务分析通过流程图理解单面板、双面板、多层板的制作工艺流程而掌握单面板、双面板、多层板不同的制作工艺。必备知识1.印制电路板制作流程图1-14印制电路板制作流程图2.单面印制板的工艺流程3.多层印制板的工艺流程→→→→→→→下料丝网漏印腐蚀去除印料孔加工印标记涂助焊剂成品。内层材料处理→定位孔加工→表面清洁处理→制内层走线及图形→腐蚀→层压前处理→外内层材料层压→孔加工→孔金属化→印外层图形→镀耐腐蚀可焊金属→去除感光胶腐蚀→插头镀金→外形加工→热熔→涂助焊剂→成品。4.具体流程(1)下料(2)钻孔(3)沉铜(4)全板镀铜(5)线路(6)图形电镀(7)蚀刻(8)退锡(9)丝印阻焊油墨(11)化金/喷锡(12)冲压/成型(10)印字符(13)电测(14)出货前的检验13任务四ProtelDXP2004SP2特点任务描述了解ProtelDXP2004SP2特点。任务分析通过比较ProtelDXP2004SP2与其它EDA软件不同,而掌握ProtelDXP2004SP2特点。必备知识(1)ProtelDXP包含电路原理图设计、电路原理图仿真测试、印制电路板设计、自动布线器和FPGA/CPLD设计,覆盖了以PCB为核心的整个物理设计。(2)ProtelDXP提供了进行层次原理图设计的环境,支持“自上而下”和“自下而上”的层次电路设计,能够完成更加大型、更为复杂的电路设计。(3)ProtelDXP提供了丰富的元件原理图库和PCB封装库,并且库的管理和编辑功能更加完善,操作更加简便。(4)ProtelDXP提供了元件集成库的概念。(5)ProtelDXP提供了电路原理图的混合仿真功能,可以十分方便地检查电路原理图中各个设计模块的正确性。(6)ProtelDXP提供了丰富的设计检查功能。(7)ProtelDXP全面兼容TANGO以及Protel的先前版本。(8)Prote...
