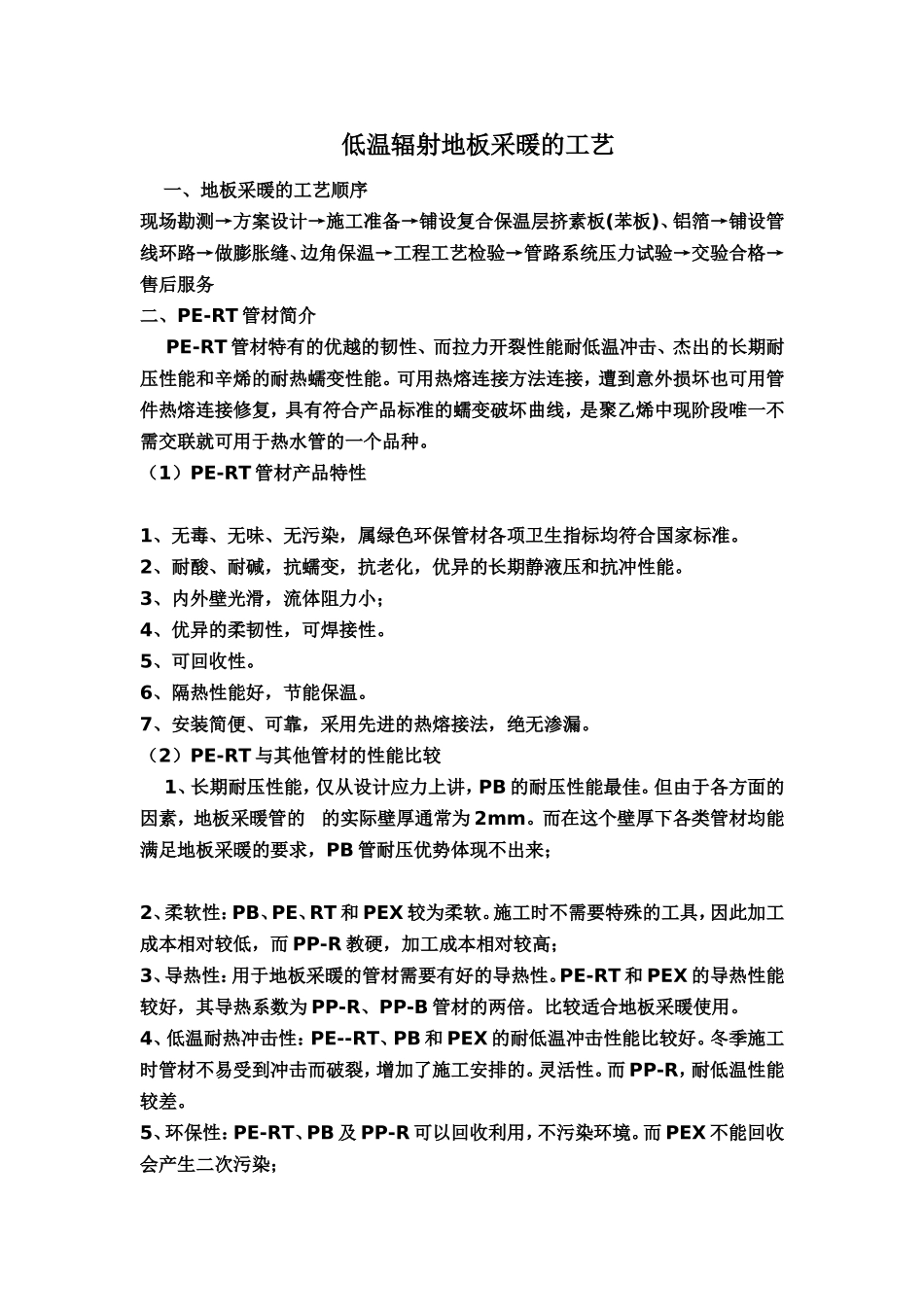

低温辐射地板采暖的工艺VIP免费

低温辐射地板采暖的工艺_第1页
1/5
低温辐射地板采暖的工艺_第2页
2/5
低温辐射地板采暖的工艺_第3页
3/5
低温辐射地板采暖的工艺一、地板采暖的工艺顺序现场勘测→方案设计→施工准备→铺设复合保温层挤素板(苯板)、铝箔→铺设管线环路→做膨胀缝、边角保温→工程工艺检验→管路系统压力试验→交验合格→售后服务二、PE-RT管材简介PE-RT管材特有的优越的韧性、而拉力开裂性能耐低温冲击、杰出的长期耐压性能和辛烯的耐热蠕变性能。可用热熔连接方法连接,遭到意外损坏也可用管件热熔连接修复,具有符合产品标准的蠕变破坏曲线,是聚乙烯中现阶段唯一不需交联就可用于热水管的一个品种。(1)PE-RT管材产品特性1、无毒、无味、无污染,属绿色环保管材各项卫生指标均符合国家标准。2、耐酸、耐碱,抗蠕变,抗老化,优异的长期静液压和抗冲性能。3、内外壁光滑,流体阻力小;4、优异的柔韧性,可焊接性。5、可回收性。6、隔热性能好,节能保温。7、安装简便、可靠,采用先进的热熔接法,绝无渗漏。(2)PE-RT与其他管材的性能比较1、长期耐压性能,仅从设计应力上讲,PB的耐压性能最佳。但由于各方面的因素,地板采暖管的的实际壁厚通常为2mm。而在这个壁厚下各类管材均能满足地板采暖的要求,PB管耐压优势体现不出来;2、柔软性:PB、PE、RT和PEX较为柔软。施工时不需要特殊的工具,因此加工成本相对较低,而PP-R教硬,加工成本相对较高;3、导热性:用于地板采暖的管材需要有好的导热性。PE-RT和PEX的导热性能较好,其导热系数为PP-R、PP-B管材的两倍。比较适合地板采暖使用。4、低温耐热冲击性:PE--RT、PB和PEX的耐低温冲击性能比较好。冬季施工时管材不易受到冲击而破裂,增加了施工安排的。灵活性。而PP-R,耐低温性能较差。5、环保性:PE-RT、PB及PP-R可以回收利用,不污染环境。而PEX不能回收会产生二次污染;6、加工性能稳定性:PEX存在控制交联度和交联均匀度等问题,加工复杂且加工直接影响管材性能。而PE-RT、PB和PP-R加工简便,管材性能基本上由原料来决定,性能比较稳定。(3)PE-RT地暖管材发展趋势PE-RT原料不但具有合格的蠕变破变曲线,而且其管材价格适中,施工相对其它品种方便、快捷,连接形式属于现阶段最可靠的本位互熔热熔连接的形式,管件部位的孔径大于相同规格管材的内径,在系统中因为没有局部缩径的机械连接方式,所以系统流体阻力相对较小。随着塑料技术的发展,目前为室内供暖系统能提供各种不同用途的塑料管材。由于塑料管材具有内壁光滑、热媒流动阻力小,耐酸碱、使用寿命长,安装方便等优点。近几年来被供暖系统中广泛的应用,PE-RT做为新一代的采暖专用管材正逐步成为采暖市场的主流产品。三、分水器产品结构和性能1.形式上分为单排和双排(进、回水),带开关阀(铜球阀)和不带阀四种型式,可根据工程需要装在墙上或地面上。2.分水器与主管接口为DN20—25,左右端联接均可,便于安装,分水器出水口(通暖气片接口)为DN5—20不同结构的接口,可联接PE-RT、PEXPB等多种管材,分水器集水管项部装有排气阀,以排出系统中空气解决气阻问题。3.分水器主体采用铜合金材料成形,采用化学镀镍防腐处理,外表面采用静电喷涂处理或铜材本色。具有结构紧凑、外型美观、耐高压(试验压力1.2MPa)无氧化锈蚀,使用可靠,寿命长,利于安装等突出特点。四、地暖绝热材料优质挤素板(如下附图)或者容重≥20公斤/立方米的聚苯板。前者比后者密度大,绝热及抗压效果更明显;当然成本比后者一般高出一倍,用户可以根据自己的实际情况选择绝热材料。:)五、热源燃气壁挂炉六、施工程序及技术要求1、相关电气预埋等工程已完成。2、在已做找平层地面上铺设保温材料,铺设应平整、搭接严密。除固定加热管的塑料卡钉穿越外,不得有其他坏损。3、铺设挤素板、铝箔反射层。4、加热管的配套和敷设:按设计图纸进行放线(如反射膜已印有线,此项可免)并配管(如已按设计定长供贷,此项可免)。加热管的弯曲半径不宜小于6倍管外径。填充层内不允许有接头,加热管固定(3种方法),直管段固定点间距宜为0.5~0.7m,弯曲管段固定点间距宜为0.2~0.3m,在180℃拐弯处,应有五个固定卡子。5、热媒集配装置(分水器)的安装:可固定在墙壁或专用箱内,一般宜将分水器安装距地面宜为200mm-500mm...
