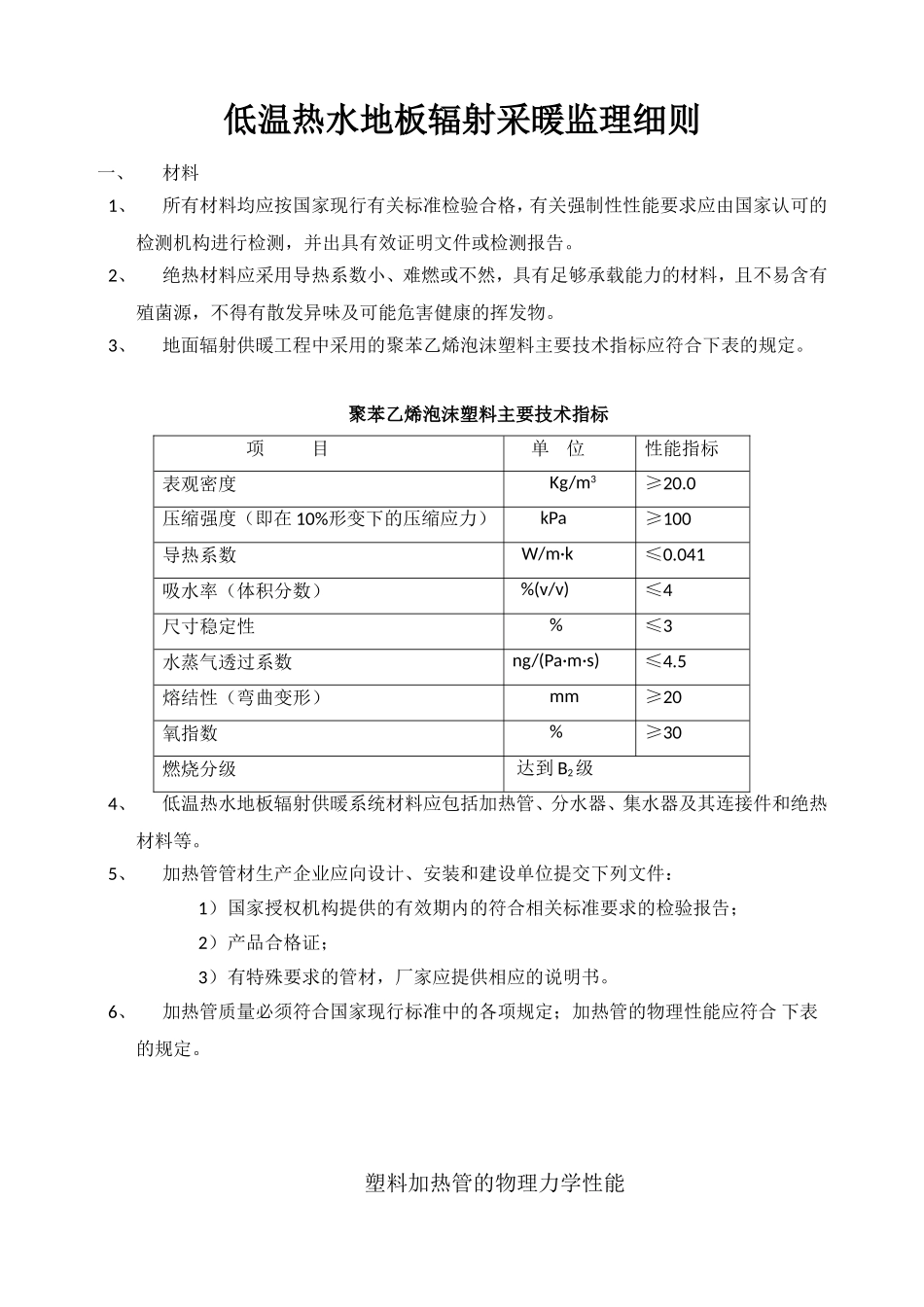

低温热水地板辐射采暖监理细则一、材料1、所有材料均应按国家现行有关标准检验合格，有关强制性性能要求应由国家认可的检测机构进行检测，并出具有效证明文件或检测报告。2、绝热材料应采用导热系数小、难燃或不然，具有足够承载能力的材料，且不易含有殖菌源，不得有散发异味及可能危害健康的挥发物。3、地面辐射供暖工程中采用的聚苯乙烯泡沫塑料主要技术指标应符合下表的规定。聚苯乙烯泡沫塑料主要技术指标项目单位性能指标表观密度Kg/m3≥20.0压缩强度（即在10%形变下的压缩应力）kPa≥100导热系数W/m·k≤0.041吸水率（体积分数）%(v/v)≤4尺寸稳定性%≤3水蒸气透过系数ng/(Pa·m·s)≤4.5熔结性（弯曲变形）mm≥20氧指数%≥30燃烧分级达到B2级4、低温热水地板辐射供暖系统材料应包括加热管、分水器、集水器及其连接件和绝热材料等。5、加热管管材生产企业应向设计、安装和建设单位提交下列文件：1）国家授权机构提供的有效期内的符合相关标准要求的检验报告；2）产品合格证；3）有特殊要求的管材，厂家应提供相应的说明书。6、加热管质量必须符合国家现行标准中的各项规定；加热管的物理性能应符合下表的规定。塑料加热管的物理力学性能项目PE-X管PE-RT管PP-R管PB管PP-B管20oC、1h液压试验环应力（MPa）12.0010.0016.0015.5016.0095oC、1h液压试验环应力（MPa）4.80————95oC、22h液压试验环应力（MPa）4.70—4.206.503.4095oC、165h液压试验环应力（MPa）4.603.553.806.203.0095oC、1000h液压试验环应力（MPa）4.403.503.506.002.60110oC、8760h热稳定性试验环应力（MPa）2.501.901.902.401.40纵向尺寸收缩率（%）≤3＜3≤2≤2≤2交联度（%）见注————0oC耐冲击——破损率＜试样的10%—破损率＜试样的10%管材与混配料熔体流动速率之差变化率≤原料的30%（190oC、2.16kg的条件下）变化率≤原料的30%（230oC、2.16kg的条件下）≤0.3g/10min（190oC、5kg的条件下）变化率≤原料的30（230oC、2.16kg的条件下）注：交联度要求：过氧化物交联大于或等于70%，硅烷交联大于或等于65%，辐照交联大于或等于60%，偶氮交联大于或等于60。7、加热管外壁标识应按相关管材标准执行，有阻氧层的加热管宜注明。8、加热管的内外表面应光滑、平整、干净，不应有可能影响产品性能的明显划痕、凹陷气泡等缺陷。9、塑料管的公称外径、壁厚与偏差，应符合下表要求。塑料管公称外径、最小与最大平均外径（mm）塑料管材公称外径最小平均外径最大平均外径PE-X管、PB管、PE-RT管、PP-R管、PP-B管1616.016.32020.020.32525.025.310、分水器、集水器应包括分水干管、积水干管、排气及泄水试验装置、支路阀门和连接配件等。11、分水器、集水器(含连接件等)的表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷。表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷。12、连接件的物理力学性能测试应采用管道系统适用性试验的方法，管道系统适用性试验条件及要求应符合管材国家现行标准的规定。13、水泥：地坪找平常用的水泥应不小于32.5级的普通硅酸盐水泥、矿渣硅酸盐水泥。14、水泥的品种、强度等级应符合设计要求，规范规定。应分批复验水泥的强度和安定性，并应以同一生产厂家、同一编号的水泥为一批。当对水泥质量有怀疑或水泥出厂超过三个月时，应重新复验，复验合格的，可继续使用。不同品种、不同等级、不同厂家的水泥，不得混合使用。15、找平层采用碎石，粒径不应大于20mm，含泥量不应大于2%；砂宜为中粗砂，起含泥量不应大于3%。水泥混凝土强度等级为C20。二、施工1、施工安装前应具备下列条件：1）、设计施工图纸和有关技术文件齐全；2）、有较完善的施工方案、施工组织设计，并已完成技术交底工作；3）、土建专业已完成墙面粉刷（不含面层），外窗安装完成，并已将地面清理干净。4）、相关电气预埋、穿线等工程已完成。2、绝热层的铺设1）、地面凸凹处剔除找平、砂土、杂物清理干净，保证地面平整，墙脚与地面90。C直角。2）、铺设20mm聚苯板，并用铝箔胶带黏结为一整体。3）、苯板上铺铝箔要平整，平面没有破损。4）、所有沿墙、柱处安装苯板（厚度8-10mm）...
