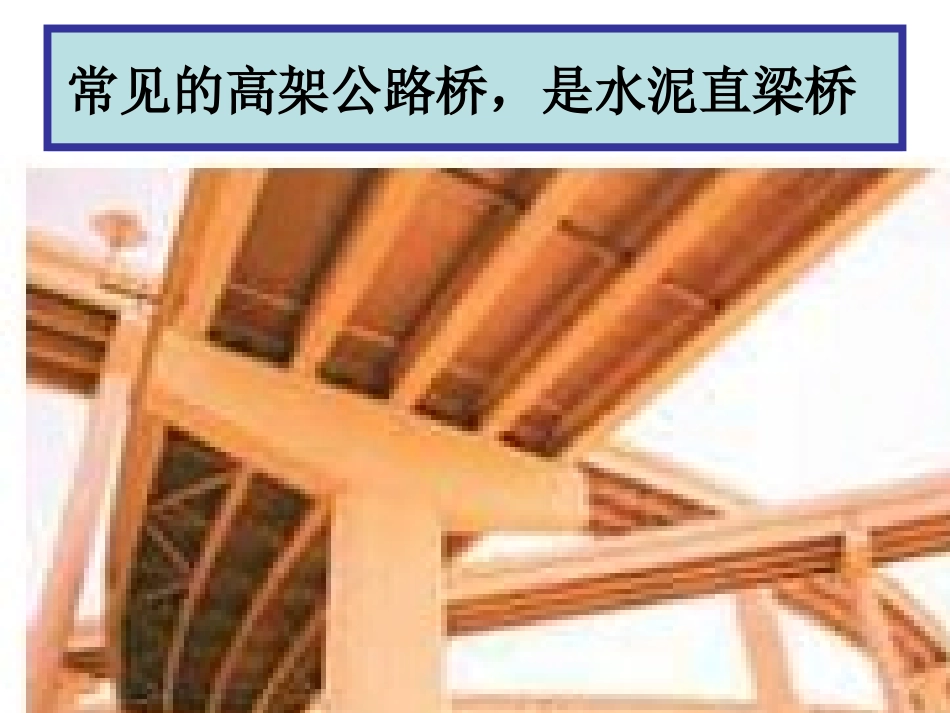

让我们来搜集有关桥的图片和资料，研究一下“桥”吧。这些桥是什么形状和结构的？苏州的宝带桥，是一座连续的石拱桥常见的高架公路桥，是水泥直梁桥南京长江大桥，是钢框架梁桥我们还知道哪些桥的结构？西藏拉萨铁路大桥，是桥面在拱下方的拱桥，钢筋水泥和钢框架结构观察比较这些拱桥，它们有什么相同和不同，各有什么优点？法国古代的石拱桥——加尔德桥，桥上流着从山上引下来的水，桥又跨过下面的河。长江三峡崇山峻岭中的一座钢筋水泥拱桥扬州瘦西湖里造型优美的“二十四桥”（石拱桥）这是我国最著名的石拱桥----赵州桥。他建于606年，距今有1400多年，全长37米左右，是我国单拱桥中结构和造型堪称极致的石桥了。即使这样的桥人们还是不满意，你知道为什么吗？索桥的“家史”•很早很早以前，人们从缠绕在大树间的藤蔓得到启示，用藤蔓做成了吊桥，后来用铁链代替藤蔓建造出了铁索桥。再后来得益于科技的发展，用钢丝编成的缆绳建造出了跨度达千米以上的钢索桥。吊桥•钢缆能承受巨大的拉力，人们用它建造钢索桥，大大增加了桥的跨越能力。观察钢索桥的结构，它有什么显著特点？桥的跨度很大工人在安装主钢缆从桥上看主钢缆•钢索桥主要由钢缆、桥塔、桥面组成。•钢缆是桥承重的主要构件，•桥塔是支承钢缆的主要构件。钢缆桥面桥塔桥塔修得很高是为了降低钢缆的拉力做一做：让我们模拟建一座“钢缆桥”，体验一下“钢缆”的拉力。两人同时用力拉绳子把“桥”吊起来。我们朝什么方向用力？准备：木板或瓦楞纸板、绳子、椅子、书本。让吊“桥”的绳子下垂多些和把绳子尽量拉平直，用力的大小有什么变化？想一想桥塔为什么要修那么高？桥塔修得很高是为了降低钢缆的拉力•观察这座钢索桥，它使用了哪几种结构？这样做有什么好处？框架结构、拱形结构、钢索结构都用上了美国旧金山金门大桥讨论如何观察、描述一座桥？用什么材料，采用什么结构，为什么采用这种结构，估计跨度大约是多少，它的作用是什么，有什么特点等家乡的桥观察研究家乡的桥，画出它的结构，写一段介绍它的短文。小结•桥面在拱上方：桥下空间高，便于船的通行（书上三幅小图是这种拱桥）。•桥面在拱下方：桥面低，与道路连接容易；桥面拉住拱足，能抵消拱的外推力（青藏铁路拉萨大桥就是这种拱桥。采用双层叠拱结构。）•决定桥的形状和结构的主要因素是用途、材料和技术。当堂检测题•一、判断题（对的打√，错的打×）•1、所有的桥都是桥面在拱的上方。（）•2、钢索桥的跨度可以很大。（）•3、桥面在拱的下方，可以拉住拱脚抵消拱的外推力。（）•4、拉索桥分为斜拉桥和悬索桥。（）•5、桥塔修得很高，是为了降低钢缆的拉力。（）√√√√ו二、选择题•1、拱桥的桥面与桥拱的位置关系可以是（）。•A、桥面全在桥拱上B、桥面全在桥拱下C、桥面可在桥拱上、中、下•2、桥面的跨度与抗弯曲能力的关系正确的是（）。•A、跨度越大抗弯曲能力越大•B、跨度越小抗弯曲能力越大•C、跨度大小与抗弯曲能力无关•3、长江上的江阴大桥属于（）。•A、平桥B、拉索桥C、拱桥CCB•4、江阴大桥的钢缆要承受（）吨的拉力。•A、2万B、4.6万C、6.4万D、64万•5、赵州桥的桥面在（）•A、拱上方B、拱下方C、拱中部•6、人们用钢缆建造钢索桥，大大地增加了桥的（）•A、拉力B、跨度C、抗弯曲能力CAB菁华学校—李威
