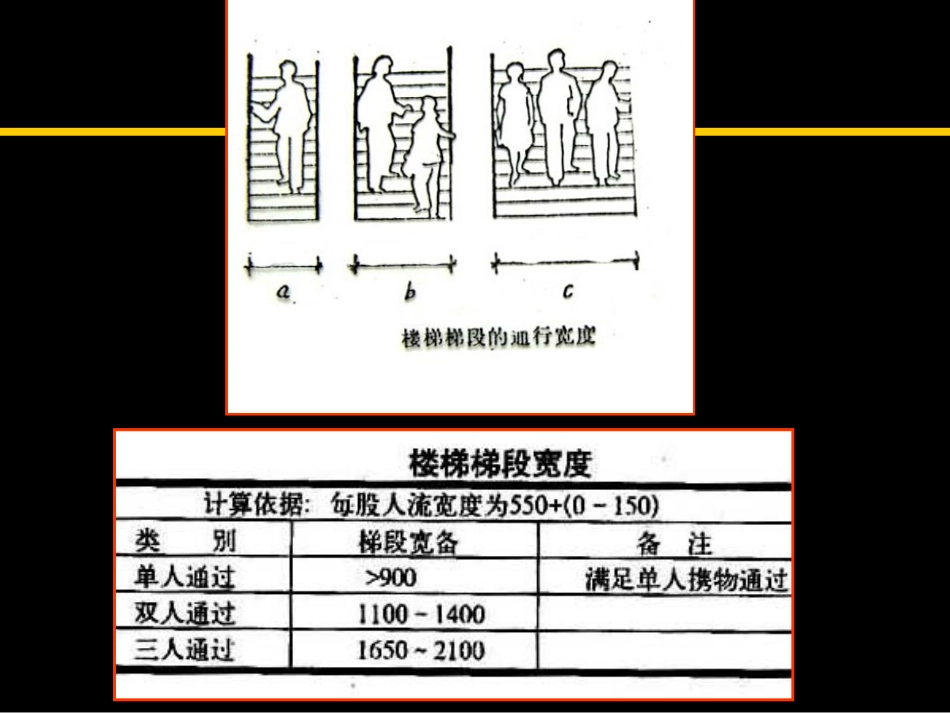

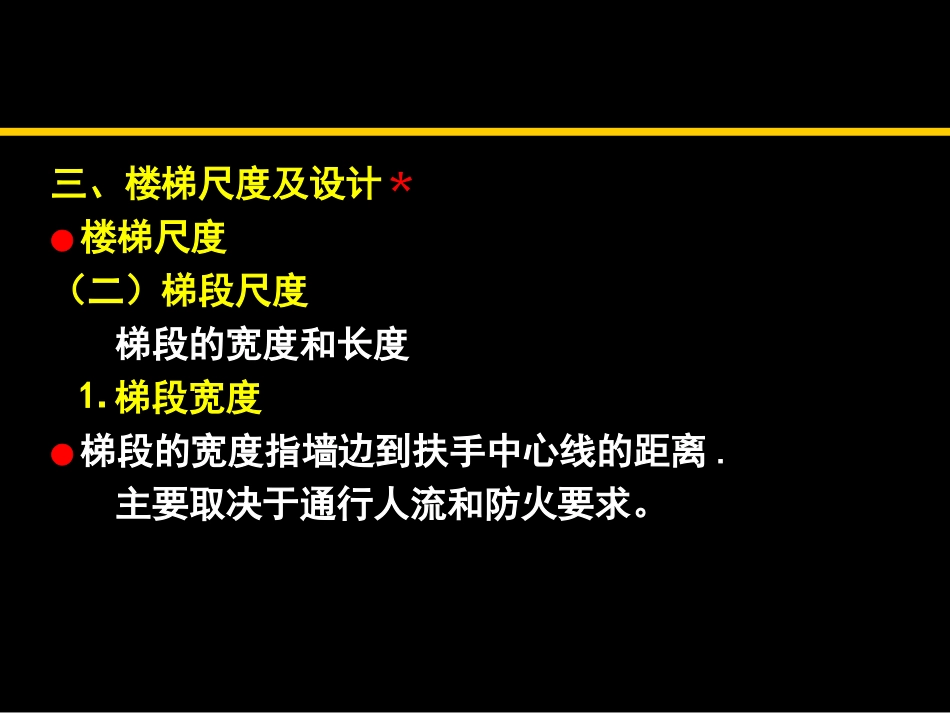

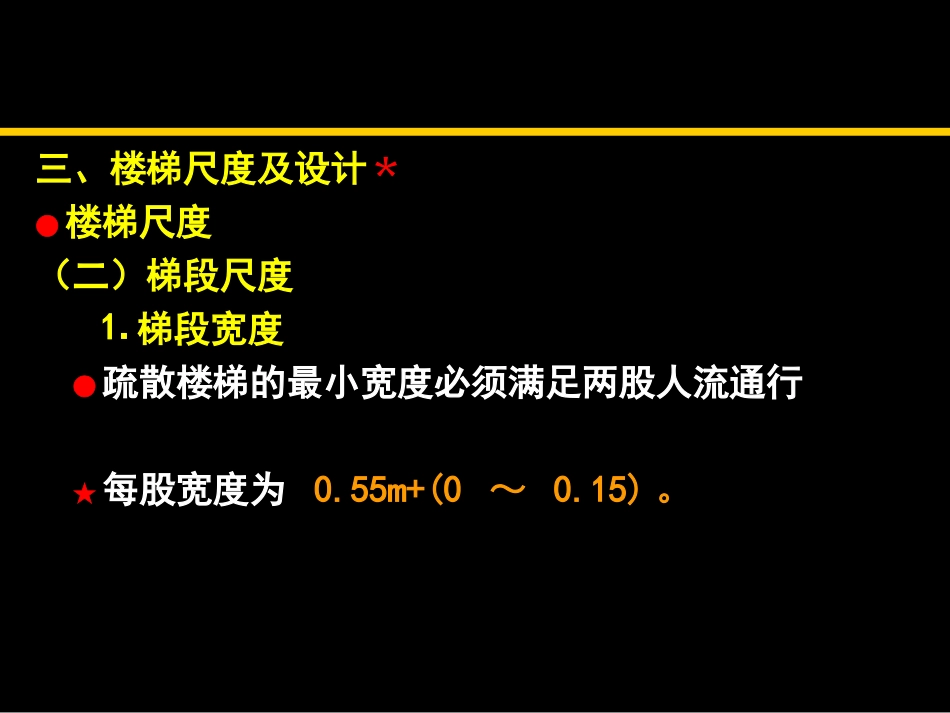

三、楼梯尺度及设计﹡●楼梯尺度（二）梯段尺度梯段的宽度和长度⒈梯段宽度●梯段的宽度指墙边到扶手中心线的距离.主要取决于通行人流和防火要求。三、楼梯尺度及设计﹡●楼梯尺度（二）梯段尺度⒈梯段宽度●疏散楼梯的最小宽度必须满足两股人流通行★每股宽度为0.55m+(0～0.15)。梯段宽度●●实际设计宽度应根据《建筑设计防火规范》每百人净宽度指标确定。⒉梯段长度是指梯段水平投影长度L★L=b×(N-1)其中N为梯段踏步数（三）平台宽度⒈中间平台●中间平台宽度≮梯段宽度●最小≮1200⒉楼层平台⑴开敞楼梯间楼梯起始步距墙转角500mm缓冲⑵封闭楼梯间楼层平台宽＞中间平台宽度（四）梯井宽度●梯井是相邻的梯段在平面上围合形成的空隙。净宽度：一般60～200mm；（六）栏杆扶手●设计要点位置、高度、形式三、楼梯尺度及设计三、楼梯尺度及设计﹡﹡●楼梯尺度楼梯尺度（六）栏杆扶手（六）栏杆扶手设计要点设计要点⒈⒈位置位置①①临空处临空处②②与梯段宽有关与梯段宽有关（六）栏杆扶手设计要点⒉高度（净高度）●净高度不宜小于0.90米。特殊情况：（1）儿童（2）其他（七）楼梯净空高度●平台（梁）下净空高度≮2.0米。●梯段下净空高度≮2.2米。（七）楼梯净空高度易净空高度不够的部位：●首层平台下通行净高（七）楼梯净空高度●解决方法：⑴首层梯段作长短跑；⑵局部降低首层地坪。★室内外高差≥100。⑶前两者相结合。三、楼梯尺度及设计﹡●楼梯设计﹡要根据建筑的使用功能及其楼梯的用途，在每层建筑平面中，设计确定楼梯的位置、数量、形式及尺度等。（一）楼梯设计的方法和步骤：⑴确定楼梯的形式；⑵确定梯段踏步尺寸b和h；⑶根据层高计算踏步数N及计算每跑梯段的踏步数n；⑷计算楼梯间的平面净尺寸；①开间方向净尺寸；(梯段宽、梯井）②进深方向净尺寸；（梯段长、两平台宽）⑸通行净高检查及验算；⑹调整；●楼梯设计﹡（二）楼梯设计的图纸表达⒈楼梯各层平面图首层平面图●楼梯设计﹡（二）楼梯设计的图纸表达⒈楼梯各层平面图二层平面图标准层平面●楼梯设计﹡（二）楼梯设计的图纸表达⒈楼梯各层平面图顶层平面图（二）楼梯设计的图纸表达⒉楼梯剖面图（三）楼梯设计的图纸表达深度⒈楼梯方案设计表达深度⑴平面图a.在各层建筑平面图中绘出楼梯平面b.并用箭头和文字，从楼层平台起注明上、下行的方向。c.不标注尺寸（三）楼梯设计的图纸表达深度⒈楼梯方案设计表达深度⑵剖面图a.根据建筑首平面图剖切符号，绘出楼梯剖面。b.建筑剖面图应标注层高标高。（三）楼梯设计的图纸表达深度⒉楼梯初步设计表达深度在方案设计图基础上（无变化），平面图应加注楼梯间的开间与进深尺寸；剖面图加注中间平台标高。（二）楼梯设计的图纸表达深度●⒊楼梯施工图设计表达深度⑴楼梯平面图内容①楼梯各层平面图(1：50)②楼梯走向的标注（箭头及文字）③注出楼梯各部位的详细尺寸、标高及轴号④在楼梯首层平面图上注明剖视符号。（二）楼梯设计的图纸表达深度●⒊楼梯施工图设计表达深度⑵楼梯剖面图内容①对应剖视符号画出剖面图楼梯(1：50)②注出楼梯段高的详细尺寸及平台标高③检查净空高度.⑶必要的细部详图；楼梯的设计设计步骤是：1.根据楼梯的性质和用途，确定楼梯的适宜坡度，选择踏步高h，踏步宽b。2.根据通过的人数和楼梯的开间尺寸确定楼梯间的楼梯段宽度B。3.确定踏步数量。确定方法是用楼层高H除以踏步高h，得出踏步数量n(n＝H/h)。踏步数应为整数。4.确定每个楼梯段的踏步数。一个楼梯段的踏步数最少为3步，最多为18步，总数多于18步应做成双跑或多跑。5.由已确定的踏步宽b确定楼梯段的水平投影长度〔L1＝(n－1)b〕。6.由开间净宽度B1，确定楼梯段之间的空隙(梯井)B2〔B2＝B－2B1〕。7.确定平台宽度L2，L2≥B1。8.若首层平台下要求通行时，可将室外台阶移到室内，以增加平台下的空间尺寸。也可以将首层第一跑楼梯加长，提高平台高度。【例1】某建筑物开间3300mm，层高3000mm，进深5100mm，开敞式楼梯。内墙240mm，轴线居中，外墙360mm，轴线外侧为240mm，内侧为120mm，室内外高差450mm。楼梯间不通行。【解】1.本题为开敞式楼梯，初步确定b＝300mm，h＝150mm...
