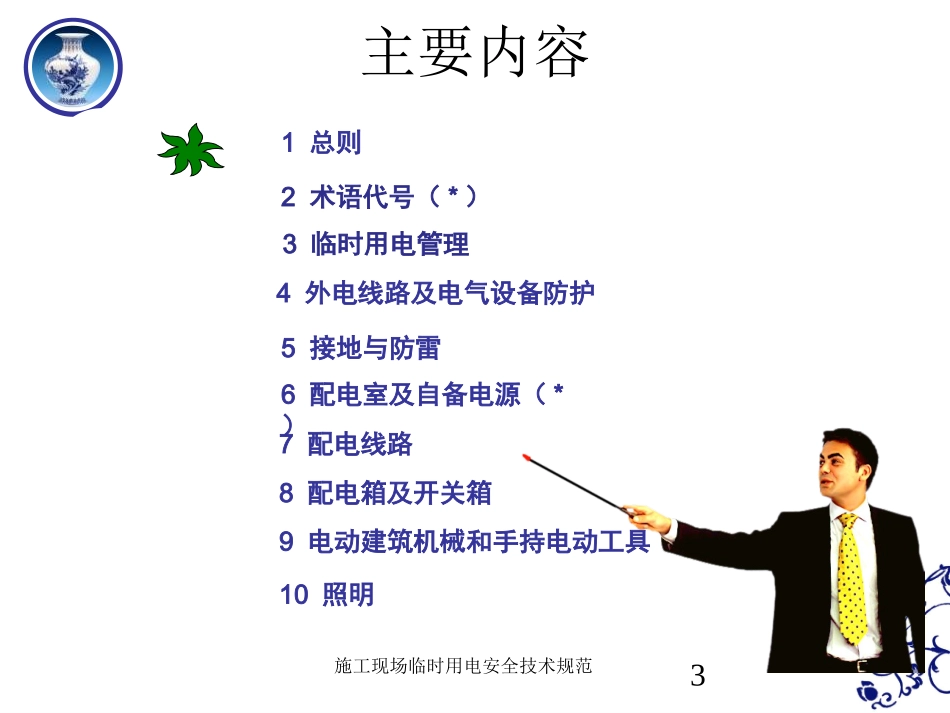

施工现场临时用电安全规范要点维修安装部电工岗位安全技能培训授课教师：王兴刚下午08:54施工现场临时用电安全技术规范2内容依据施工现场临时用电安全技术规范施工现场临时用电安全技术规范实施手册施工现场临时用电安全技术规范3主要内容1总则2术语代号（*）3临时用电管理4外电线路及电气设备防护5接地与防雷6配电室及自备电源（*）7配电线路8配电箱及开关箱9电动建筑机械和手持电动工具10照明下午08:54施工现场临时用电安全技术规范4总则•1.适用范围。•2.基本规定:1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。下午08:54施工现场临时用电安全技术规范5三级配电系统结构形式示意图（放射式配电）下午08:54施工现场临时用电安全技术规范8TN—S什么是TN-S？为什么要用？TN－S系统：就是工作零线与保护零线分开设置的接零保护系统。T—电源中性点直接接地。N—电气设备外露可导电部份通过零线接地。S—工作零线（N线）与保护零线（PE线）分开的系统。原则二：采用TN-S接零保护系统1—工作接地；2—PE线重复接地；3—电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3—相线；N—工作零线；PE—保护零线；DK—总电源隔离开关；RCD—总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T—变压器TN-S接零保护系统某工地接地保护示意图TN-S接零保护系统采用二级漏电保护系统是指：在施工现场基本供配电系统的总配电箱（配电柜）和开关箱首、末二级配电装置中（注意），设置漏电保护器。原则三：采用二级漏电保护系统实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱（配电柜）、开关箱中漏电保护器的额定漏电动作参数。漏电保护器使用接线方法示意图配电箱及开关箱专用变压器供电TN系统三相四线制供电局部TN-S系统《规范》从确保防止人体间接接触触电危害角度出发，对设置于开关箱和总配电箱(配电柜)的漏电保护器的漏电动作参数作出了如下规定：1.开关箱一般场所I△≯30mA潮湿与腐蚀介质场所I△≯15mAT△≯0.1s（注意）如：潜水泵、夯土机械、Ⅰ类或Ⅱ类（塑料外壳除外）手持式电动工具、地下室等所用开关箱中漏电保护器。2.总配电箱I△＞30mA，T△＞0.1s但I△·T△≯30mA·s（注意）下午08:54施工现场临时用电安全技术规范161临时用电组织设计2电工及用电人员3安全技术档案临时用电管理下午08:54施工现场临时用电安全技术规范17临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。临时用电设备在5台及以下和设备总容量在50KW以下者应编制安全用电措施和电气防火措施。临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核。如实施过程中需变更临时用电施工组织设计时应补充有关有关图纸资料。临时用电施工必须单独绘制临时用电工程图纸，并作为临时用电工程施工和应用的依据。临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。临时用电施工组织设计编制要求下午08:54施工现场临时用电安全技术规范18外电线路防护外电线路及电气设备防护电气设备防护外电线路及电气设备防护4、外电线路及电气设备防护为防止外电线路对现场施工构成的潜在危害，要做防护。外电防护措施：1）绝缘；2）屏护；3）安全距离；4）限制放电能量；5）24V及以下安全特低电压。外电线路防护无防护任何防护设施不得进行施工•第4.1.1条在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。第4.1.2条在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表规定。第4.1.3条施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定。第4.1.4条起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。第4.1.5条施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。下午08:54施工现场临时用电安全技术规范25...
