5G网络架构VIP专享VIP免费

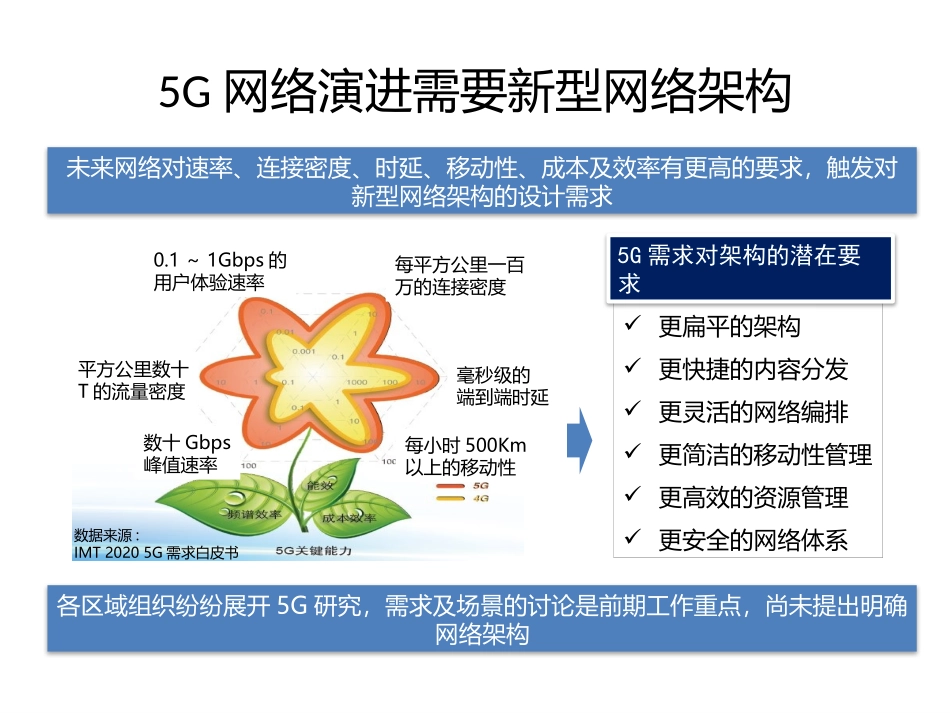

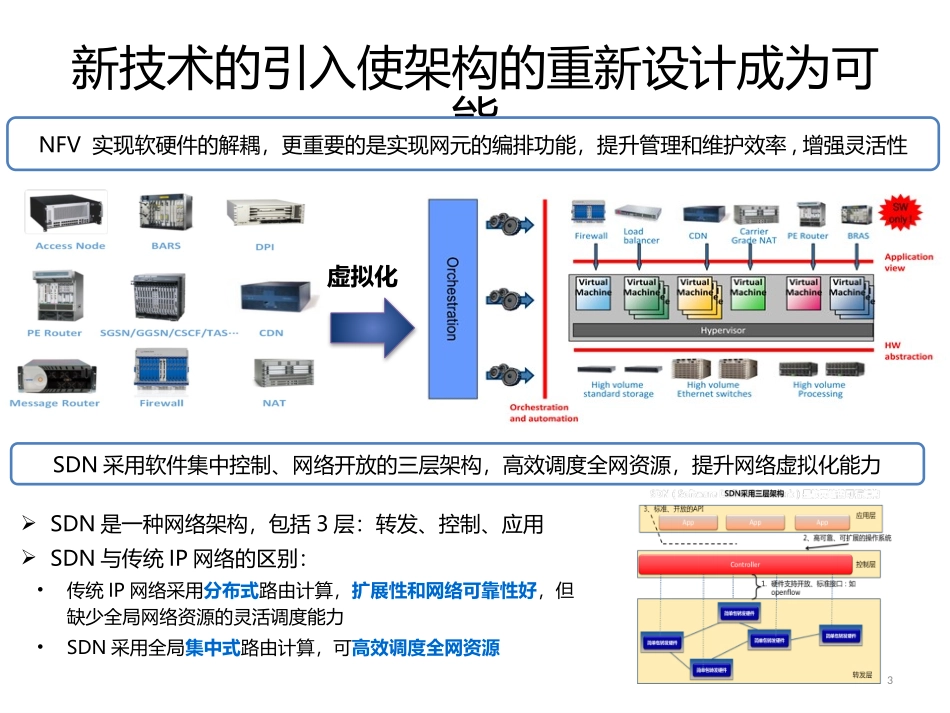

5G网络架构5G网络演进需要新型网络架构未来网络对速率、连接密度、时延、移动性、成本及效率有更高的要求，触发对新型网络架构的设计需求更扁平的架构更快捷的内容分发更灵活的网络编排更简洁的移动性管理更高效的资源管理更安全的网络体系0.1～1Gbps的用户体验速率每平方公里一百万的连接密度毫秒级的端到端时延每小时500Km以上的移动性数十Gbps峰值速率平方公里数十T的流量密度数据来源:IMT20205G需求白皮书5G需求对架构的潜在要求各区域组织纷纷展开5G研究，需求及场景的讨论是前期工作重点，尚未提出明确网络架构新技术的引入使架构的重新设计成为可能3NFV实现软硬件的解耦，更重要的是实现网元的编排功能，提升管理和维护效率,增强灵活性虚拟化SDN采用软件集中控制、网络开放的三层架构，高效调度全网资源，提升网络虚拟化能力SDN是一种网络架构，包括3层：转发、控制、应用SDN与传统IP网络的区别：•传统IP网络采用分布式路由计算，扩展性和网络可靠性好，但缺少全局网络资源的灵活调度能力•SDN采用全局集中式路由计算，可高效调度全网资源5G网络架构设计中需考虑的问题1.集中式的全局优化与分布式多点协作哪种更优2.接入网的多种形态如何组网3.NFV和SDN将对架构产生何种程度的影响5.5G架构是演进还是革命？4.接入网及核心网的界限是否会被打破•集中和分布架构之辩：分部式服务的理念与集中式服务的实用性之间一直存在分歧•无线接入网+核心网——移动网的传统架构•LIPA、Relay、C-RAN等已显示融合的迹象•NFV彻底颠覆网元形态，实现网络功能可编程•SDN完全改变传统网络设计模式，实现网络连接可编程•C-RAN、D-RAN、无线Mesh、D2D、Multi-RAT等多种接入架构存在，拓扑是何种形态•宏站、小站、Relay、WLAN等多种接入节点存在•Google：分布式数据+集中管理和控制已成为规范架构5G网络架构设计的原则•四个原则1.灵活：不同业务要求（超高可靠、超低时延）、以用户为中心的组网（个人、企业、M2M），更快的功能引入2.高效：更低的数据传输成本，易于扩展；简化状态、信令3.智能：资源自动分配和调整，网络自配置，自优化4.开放：网元突破软硬件耦合的限制；网络能力向第三方开放打造新的生态环境，创新盈利点•四维架构（4D-Architecture）1.转发分离化（Seperated）：基站的C/U分离、网关的控制转发分离2.网络虚拟化（Virtualized）：小区逻辑虚拟化，网元功能虚拟化3.功能模块化（Modularized）：网元功能原子/模块化，按需组合4.部署分布化（Distributed）：支持分布式的网元部署，内容分布更靠近用户5G网络架构初步设计——“三朵云”接入云：接入控制与承载分离、接入资源协同管理、支持多种部署场景（集中/分布/无线mesh）、灵活的网络功能及拓扑控制云：网络控制功能集中，网元功能虚拟化、软件化、可重构，支持网络能力开放；转发云：剥离控制功能，转发功能靠近基站，业务能力与转发能力融合。Wi-FiC-RANM-CDND-RANmesh网络控制器网络能力开放内容存储分发分布转发业务使能数据中心5G网络架构特征：灵活的无线接入云、智能开放的控制云、高效低成本的转发云连接管理移动性签约QoS网络管理资源编排5G网络架构——平台视图vComputingvStoragevNetworkVirtualizationlayerNFVInfrastructureControlPlaneVNFEndtoEndManagement&OrchestrationFunctionLibraryUserPlaneVNFServiceVNFAccesssideCoresideVIMPhysicalNetworkandDC平台和编排功能成为架构设计的重要组成部分体现网元类型及逻辑关系的“逻辑视图”还有待讨论？SDX100BillionThingsRLC1RLC2MAC1MAC2HybridL1…接入云关键技术（1）多RAT，多连接目标•通过引入本地集中控制器，实现核心网及用户透明的多RAT的统一接入和管理•支持多制式/多样接入点，分布式和集中式、有线和无线等灵活的网络拓扑和自适应的无线接入方式•支持低成本网络节点，及超密集部署技术方向•网络接入•协同传输BSCNBeNBAPBTSBSCMME/GWACSGSNSGSNeNBAP5GAPMRM/DC支撑技术之自适应接入技术•动态可协商的接口配置与协议数据处理功能•无线数据分流与汇聚:动态业务分流，内容智能分发PHYMACPDCPRLCRFPHYMACRFRLC...
