[PPT]市政管道工程施工VIP免费

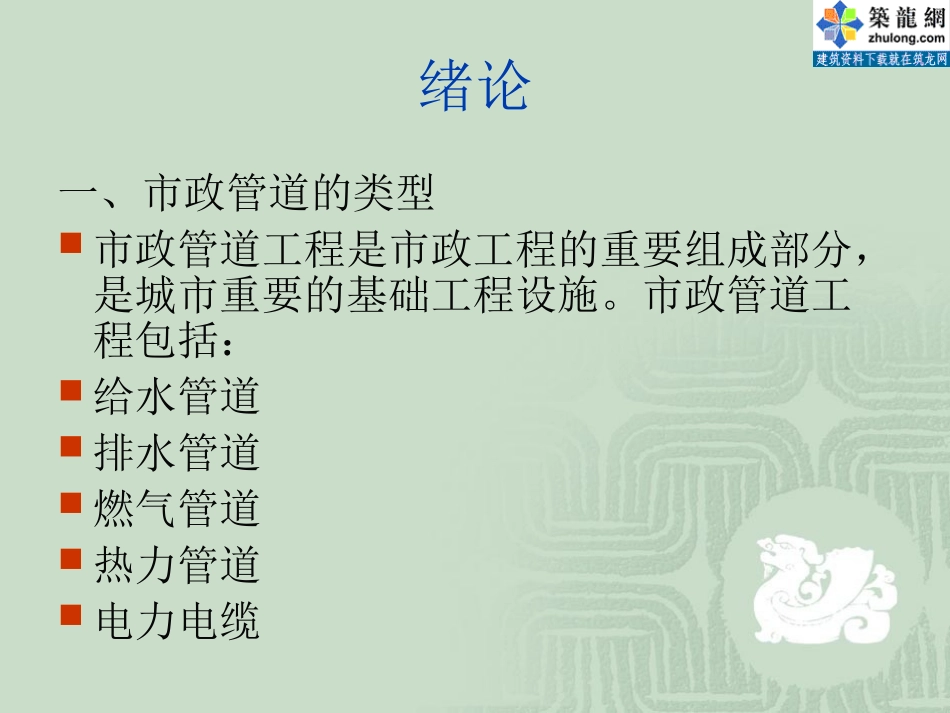

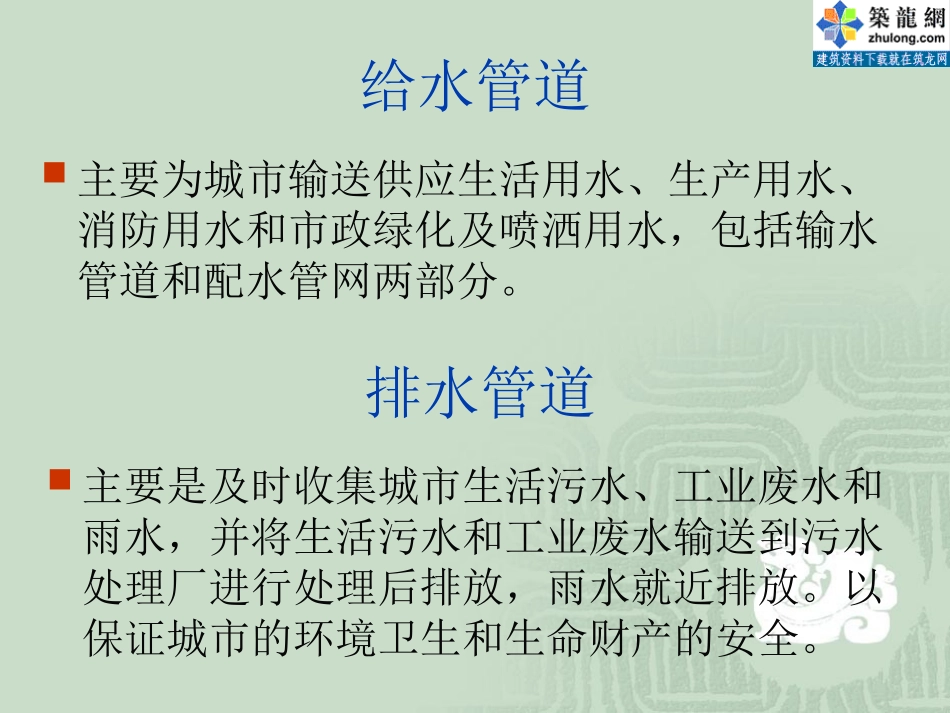

市政管道工程施工绪论一、市政管道的类型市政管道工程是市政工程的重要组成部分，是城市重要的基础工程设施。市政管道工程包括：给水管道排水管道燃气管道热力管道电力电缆给水管道主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒用水，包括输水管道和配水管网两部分。排水管道主要是及时收集城市生活污水、工业废水和雨水，并将生活污水和工业废水输送到污水处理厂进行处理后排放，雨水就近排放。以保证城市的环境卫生和生命财产的安全。燃气管道主要是将燃气分配站中的燃气输送分配到各用户，供用户使用。热力管道供给用户取暖使用，有热水管道和蒸汽管道。电力电缆为城市输送电能按功能可分为动力电缆、照明电缆、电车电缆等；按电压的高低可分为低压电缆、高压电缆和超高压电缆。电信电缆为城市传送信息包括：市话电缆、长话电缆、光纤电缆、广播电缆、电视电缆、军队及铁路专用通用电缆等二、管道综合布置原则和方法各种管线布置发生矛盾时，处理的原则：未建让已建、临时让永久、小管让大管、压力管让重力管、可弯管让不可弯管。当工程管线交叉敷设时，自上而下的排列顺序一般为：电力电缆、电信电缆、热力管道、燃气管道、给水管道、雨水管道、污水管道三、课程内容及要求课程主要内容市政给排水及采暖管道的组成、构造和施工图识读；市政管道的开槽施工方法；盾构施工；附属构筑物施工；市政管道施工组织与管理。考核要求：平时成绩30%，考试成绩70%，开卷第一章市政管道工程1.1给水管道工程1.2排水管道工程1.3其他市政管线工程取水设施给水处理设施居民生活用水公共设施用水市政用水城市消防用水城市污水管道工业废水处理工业用水企业给水输配城市雨水管道城市污水处理设施废水净化后的处置灌溉农田废水深度处理自然水体回用排放城市给水输配自然降水再生成品水输配1.1给水管道工程1.1.1给水管道系统的组成取水构筑物：水源取水点给水由输水管（渠）：长距离、一般不沿线供水，两条平行管，事故供水率70%配水管网：分配输送集中区域用水泵站：加压，满足水压要求水量调节设施：清水池、水塔、高位水池，调节供水和用水的流量差河流图1-4（a）地表水源给水管道系统示意图1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；5-二级泵站；6-输水管；7-管网；8-调节构筑物按水源的数目分类按水源的数目分类（（11）单水源给水管网系统）单水源给水管网系统（（22）多水源给水管网系统）多水源给水管网系统1132图1.5多水源给水系统1.1.2给水管网的布置1、布置原则给水管网的主要作用是保证供给用户所需给水管网的主要作用是保证供给用户所需的的水量水量、保证配水管网有适宜的、保证配水管网有适宜的水压水压、保证、保证供水供水水质水质并并不间断供水不间断供水。。1.1.2给水管网的布置2、布置形式按输水方式分类按输水方式分类（（11）重力输水：水源处地势较高，清水池）重力输水：水源处地势较高，清水池中的水依靠重力进入管网系统，无动力消耗，中的水依靠重力进入管网系统，无动力消耗，较经济。较经济。（（22）压力输水：依靠泵站加压输水。）压力输水：依靠泵站加压输水。（（33）重力、压力输水相结合的输水系统）重力、压力输水相结合的输水系统适用于地形复杂且输水距离较长。适用于地形复杂且输水距离较长。配水管网布置的基本形式流量下，水质容易变坏缺点：可靠性差，末端较省，可发展成环状优点：构造简单，投资树状管网缺点：投资高能削弱水锤，安全性高优点：供水可靠性大，环状管网水锤：在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波。3、配水管网布置要求按管段的功能均可划分为配水干管、连接管、配水管和分配管；随水流方向以最短的距离布置一条或数条干管，干管位置应从用水量较大的街区通过；干管距离一般为500~800m左右，连接管之间的距离为800~100m左右；最小分配管直径为100mm，大城市采用150~200mm；干管高处设排气阀，低处设泄水阀；输水管线坡度小于1：1000时，应每个0.5~1.0km装设排气阀；给水...
