02-废气收集系统-风管设计VIP免费

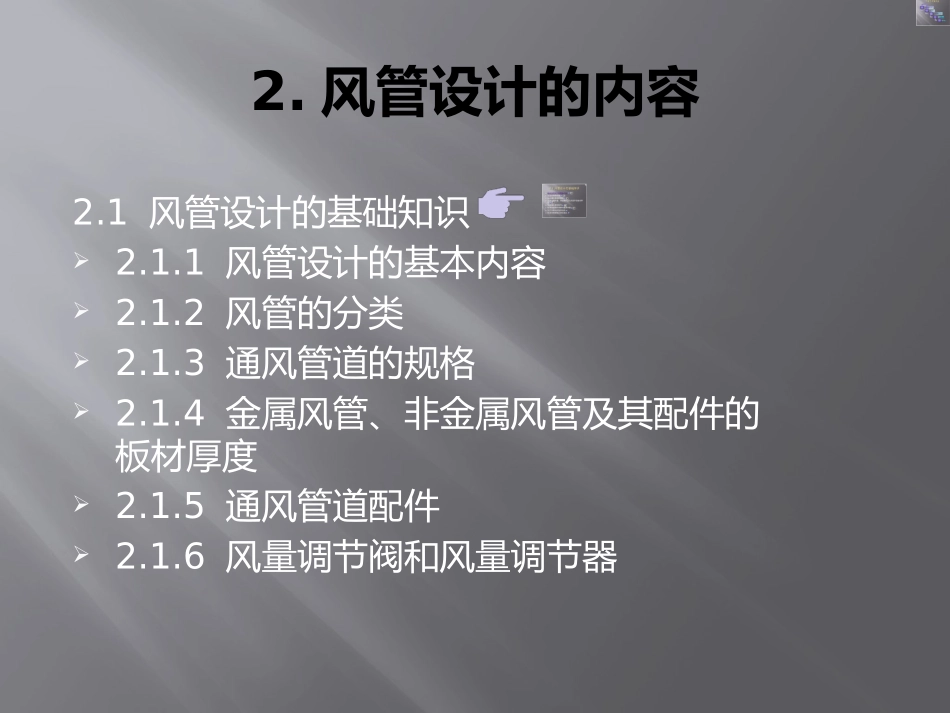

0废气收集系统风量计算•包括的种类有全面通风量、局部通风量的计算，其中内容有余热量、余湿量、有害物及事故通风量计算排气罩选取•排气罩、口的设计、计算与选择废气净化处理装置选取•废气处理工艺确定•废气净化处理装置设计、计算与选择风管设计•风管系统设计、水力计算、调整、校核风机选择•根据风量、风压、气体性质进行风机选型2.风管设计的内容2.1风管设计的基础知识2.1.1风管设计的基本内容2.1.2风管的分类2.1.3通风管道的规格2.1.4金属风管、非金属风管及其配件的板材厚度2.1.5通风管道配件2.1.6风量调节阀和风量调节器2.2风管的沿程阻力损失2.2.1沿程压力损失的基本计算公式压力2.2.2沿程压力损失的计算2.3风管的局部压力损失2.3.1局部压力损失2.3.2局部阻力系数2.4风管内的压力分布2.4.1仅有沿程压力损失的风管内压力分布2.4.2有沿程压力损失和局部压力损失风管内压力分布2.4.3简单吸风风管内的压力分布2.4.4双风机系统的压力分布2.4.5风管内压力分布小结2.风管设计的内容2.风管设计的内容（2.5,2.6）2.5风管的水力计算2.5.1水力计算方法简述2.5.2通风、空调系统风管内的空气流速2.5.3风管管网总压力损失的估算法2.6通风管道系统的设计计算2.1风管设计的基础知识2.1.1风管设计的基本内容2.1.2风管的分类2.1.3通风管道的规格2.1.4金属风管、非金属风管及其配件的板材厚度2.1.5通风管道配件2.1.6风量调节阀和风量调节器2.1.7风机与风管的连接2.1.8风管测定孔和检查孔2.1.1风管设计的基本内容风管系统形式：吸风、送风；除尘、防排烟；高压、中压、低压；金属、非金属风管在建筑空间内的位置：综合管线布置及安装顺序风口的布置：合理气流组织风管的断面形状：矩形、椭圆形、圆形风管的尺寸:风量、风速要求风管的材质：金属风管、非金属风管风管的水力计算：沿程（摩擦）压力损失（△Pm）和局部压力损失（△Pj），风机选择、节能运行2.1.1风管设计的基本内容除尘系统局部排风局部送风局部排风2.1.1风管设计的基本内容2.1.2风管的分类（1）按制作风管的材料分：金属风管和非金属风管按风管系统的工作压力分：低压系统、中压系统和高压系统系统类别系统工作压力P（Pa）密封要求低压风管P＞≤500Pa接缝和接管连接处严密中压风管500Pa＜P≤1500Pa接缝和接管连接处增加密封措施高压风管P＞1500Pa所有的拼接缝和接管连接处，均应采取密封措施2.1.2风管的分类（材质）金属风管：普通钢板风管、镀锌钢板风管、彩色涂塑钢板风管、不锈钢钢板风管、镀锌钢板螺旋圆风管、镀锌钢板螺旋扁圆风管、铝合金板风管非金属风管:酚醛铝箔复合板风管、聚氨酯铝箔复合板风管、玻璃纤维复合板风管、无机玻璃钢、氯氧镁水泥风管、硬聚氯乙烯风管、聚酯纤维织物风管、柔性风管。2.1.2风管的分类（图片）螺旋圆风管镀锌铁皮板风管螺旋圆风管有机玻璃钢风管普通钢板风管无机玻璃钢风管硬聚氯乙烯风管2.1.2风管的分类（金属）2.1.2风管的分类（非金属）2.1.3通风管道的统一规格金属风管外径或外边长为标注尺寸非金属风管以内径或内边长为标注尺寸1.圆形风管规格2.矩形风管规格3.螺旋圆风管规格4.螺栓扁圆风管5.金属圆形柔性风管通风风管统一规格圆形风管规格型号矩形风管规格型号2.1.4金属风管、非金属风管及其配件的板材厚度1.钢板风管板材厚度2.不锈钢板风管板材厚度3.铝板风管板材厚度4.硬聚氯乙烯风管板材厚度5.无机玻璃钢风管板材厚度2.1.4金属风管、非金属风管及其配件的板材厚度钢板风管板材厚度mm不锈钢钢板风管板材厚度mm硬聚氯乙烯风管板材厚度mm2.1.5通风管道配件弯管、变径管、三通、四通2.1.6风量调节阀和风量调节器风量调节阀：蝶阀、平行式多叶阀、对开多叶阀、矩形三通阀定风量调节器：2.2风管的沿程压力损失2.2.1沿程压力损失的基本计算公式2.2.2沿程压力损失的计算2.2.1沿程压力损失的基本计算公式1.风量（1）通过圆形风管的风量d-风管内径，m;v-管内风速，m/s;a,b-风管断面的净宽和净高，m.2.单位管长沿程摩擦阻力对于圆形风管=d-单位管长沿程摩擦阻力，Pa/m;l-风管长度；...
