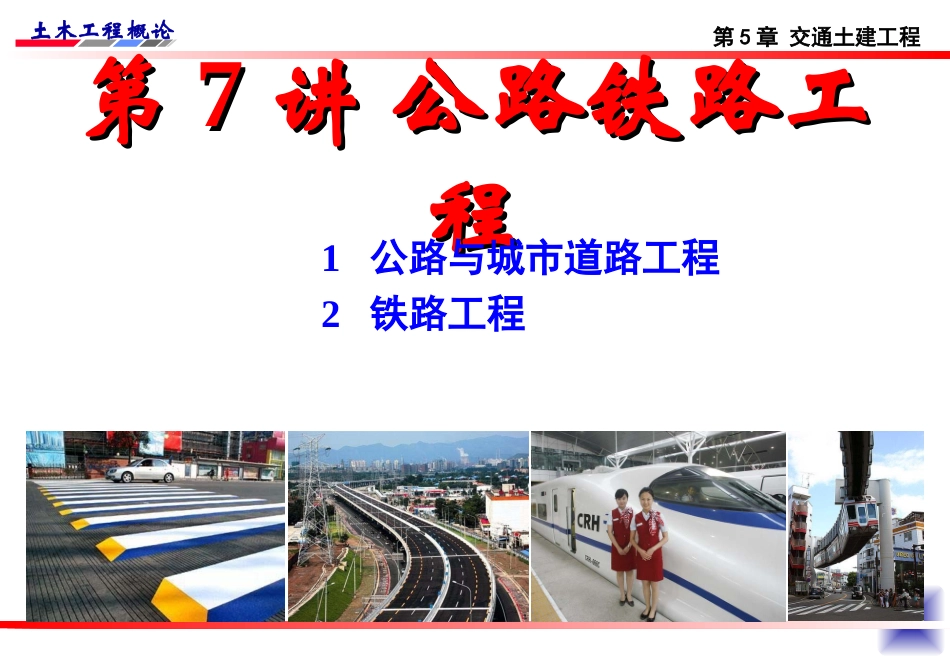

《土木工程概论》课件-第7讲 公路铁路工程(2010年升级版)VIP免费

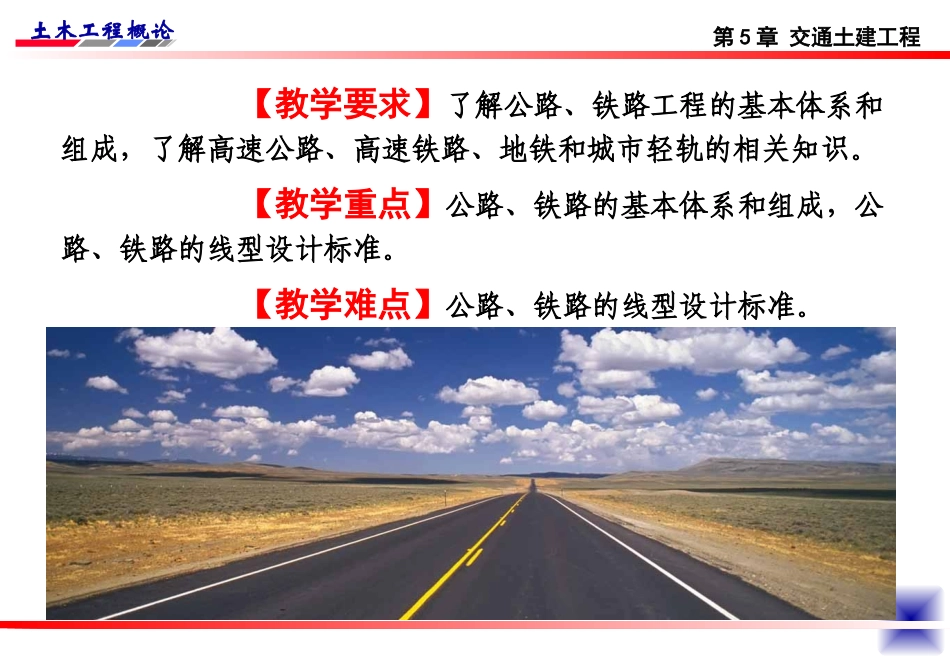

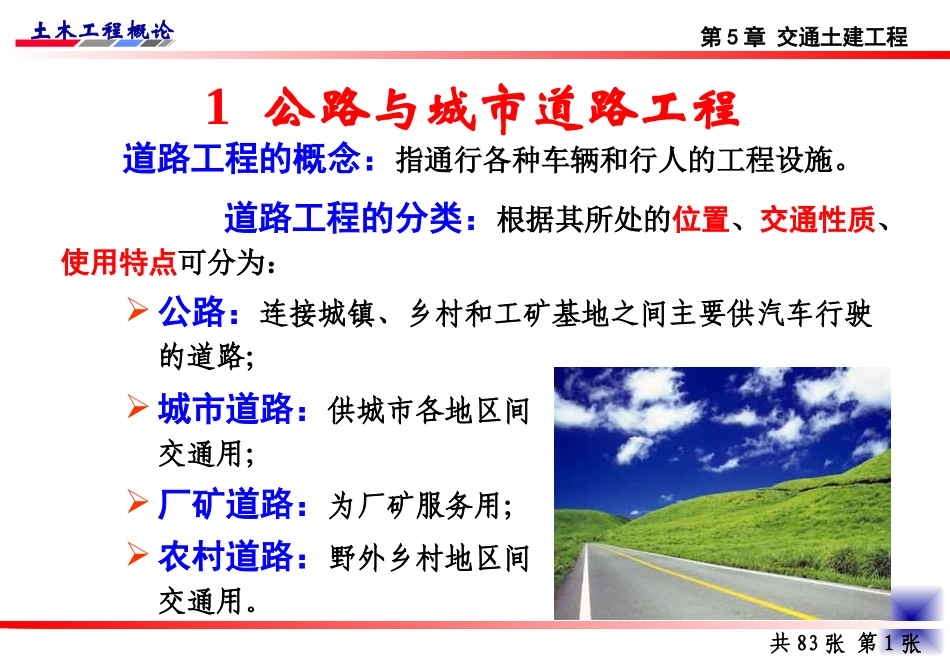

土木工程概论第第77讲公路铁路工讲公路铁路工程程1公路与城市道路工程2铁路工程第5章交通土建工程土木工程概论【教学要求】了解公路、铁路工程的基本体系和组成，了解高速公路、高速铁路、地铁和城市轻轨的相关知识。【教学难点】公路、铁路的线型设计标准。第5章交通土建工程【教学重点】公路、铁路的基本体系和组成，公路、铁路的线型设计标准。土木工程概论1公路与城市道路工程公路：连接城镇、乡村和工矿基地之间主要供汽车行驶的道路；第5章交通土建工程共83张第1张道路工程的概念：指通行各种车辆和行人的工程设施。道路工程的分类：根据其所处的位置、交通性质、使用特点可分为：城市道路：供城市各地区间交通用；厂矿道路：为厂矿服务用；农村道路：野外乡村地区间交通用。土木工程概论1.1道路的基本体系高速公路：专供汽车分向、分车道行驶并全部控制出入的多车道公路。1公路与城市道路工程⑴公路的工程分类一级公路：供汽车分向、分车道行驶并可根据需要控制出入的多车道公路。四级公路：主要供汽车行驶的双车道或单车道公路。二级公路：供汽车行驶的双车道公路。三级公路：主要供汽车行驶的双车道公路。高速公路共83张第2张四级公路一级公路二级公路三级公路土木工程概论公路的主要技术指标设计速度km/h车道数路基宽度m中间带m路肩m高速120～608～445～234.5～3.03.5～2.5一级100～606～444～233.5～3.03.0～2.5二级80～60212～10无1.5～0.75三级40～3028.5～7.5无土路肩0.75～0.5四级202～17.5～4.5(单)无土路肩0.25～0.51.1道路的基本体系共83张第3张土木工程概论行车道宽度3.5～3.75m路缘带0.5～0.75m分隔带2m硬路肩2.5～3.0m防撞栏杆一级公路土木工程概论硬路肩宽度1.5～0.75m行车道宽度3.75～3.5m无中间带二级公路土木工程概论行车道宽度3.5～3.25m无中间带土路肩宽度0.75～0.5m三级公路1.1公路的基本体系共83张第6张土木工程概论四级公路土路肩宽度0.25双～0.5m单行车道宽度3.0双～3.5m单1.1公路的基本体系共83张第7张土木工程概论北京—珠海同江—三亚上海—成都连云港—霍尔果斯我国国道干线系统的代号：北京向外辐射的有12条，代号第一个字取“1”，如北京至昆明为108国道。由北向南的有28条，代号第一个字取“2”，如山海关至广州为205国道。由东向西的有30条，代号第一个字取“3”，如上海至拉萨为318国道共82张第8张土木工程概论①快速路：采用分向、分车道、全立交和控制进出口，为城市大量、长距离的快速交通服务，联系城市各主要功能分区，为过境交通服务。⑵城市道路的工程分类1.1道路的基本体系共83张第9张城市快速路行车道宽度3.75～3.5m路缘带0.75（0.5）m辅道3.25（3.0）m分隔带2m防撞墙土木工程概论②主干路是沟通城市功能分区间的交通大动脉，担负城市的主要客货运交通道路。有全高架的趋势。1.1道路的基本体系共83张第10张城市主干路的典型断面土木工程概论③次干路是沟通城市功能分区间的交通大动脉，担负城市的主要客货运交通道路。有全高架的趋势。④支路：包括为次干路与住宅区道路和胡同（里巷）的连接线,解决局部交通，以服务功能为主。道路两侧一般建设商业性建筑。有时还把支路细分为主要支路和一般支路。1.1道路的基本体系共83张第11张城市次干路的典型断面土木工程概论路线：平面、纵断面、横断面；路基：土基；路面：面层、基层、垫层；附属设施：排水设施、信号标志、防护设施、绿化照明。⑶道路的组成内容路线平面图路基开挖路面摊铺纵向排水沟信号标志1.1道路的基本体系共83张第12张土木工程概论规划：各种交通综合功能协调，勘测并选定技术经济优化线路。⑷道路工程的活动内容1.1道路的基本体系共83张第13张设计：线路的平面、纵断面、横断面三面综合设计，路基、路面、隧道、桥梁、排水等附属设施设计。施工：路基土石方施工、路面机械化施工、各类附属设施施工。养护：路面、路肩、路边、人行道、附属设施养护，排水和冰雪控制。改建、大修：原有工程设施的改善、改建、扩建等。勘测设计施工养护改建大修土木工程概论1.2道路的组成道路由于受到自然环境与地物地貌的限制，在平面上有转折，纵面上有起伏。它的中线是一...
