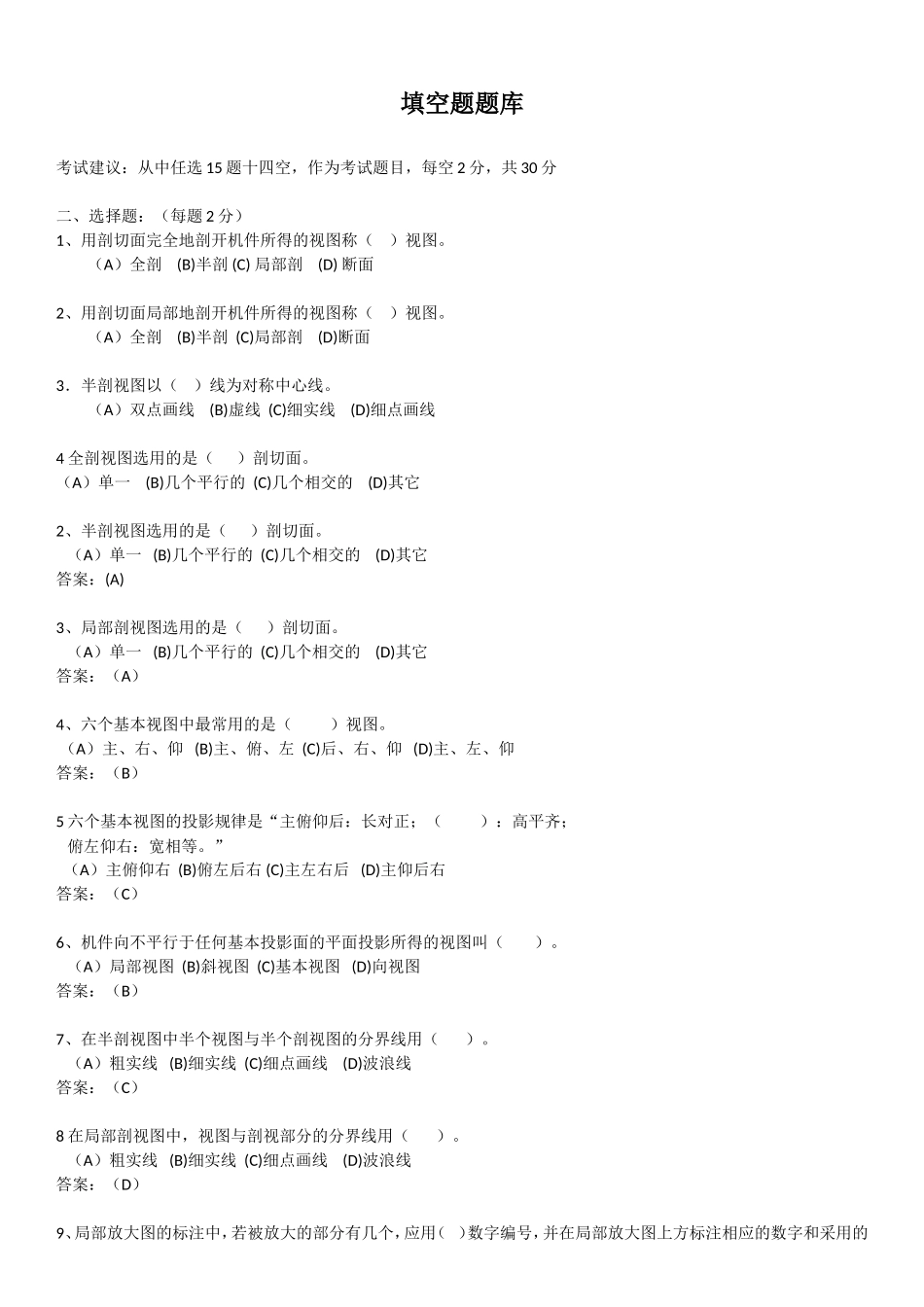

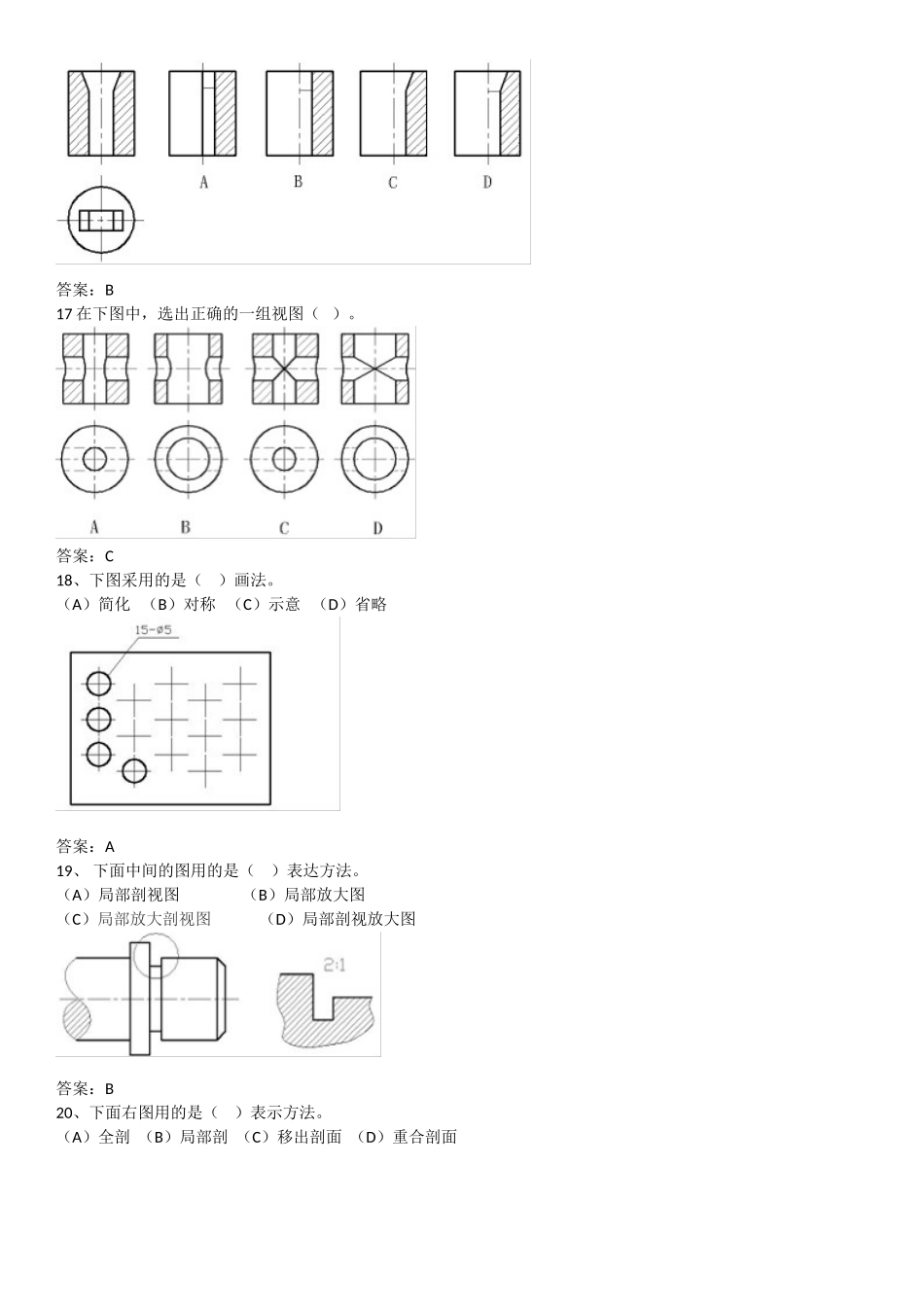

填空题题库考试建议：从中任选15题十四空，作为考试题目，每空2分，共30分二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面3．半剖视图以（）线为对称中心线。（A）双点画线(B)虚线(C)细实线(D)细点画线4全剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它2、半剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：(A)3、局部剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它答案：（A）4、六个基本视图中最常用的是（）视图。（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。”（A）主俯仰右(B)俯左后右(C)主左右后(D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。（A）局部视图(B)斜视图(C)基本视图(D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（D）9、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）10、在下图的A-A断面图中，选出正确的断面图（）。答案：A11下图的A-A剖面图中，选出正确的断面图（）。12在下图中，选出正确的断面图（）。答案：A16在下图中，选出正确的左视图（）。答案：B17在下图中，选出正确的一组视图（）。答案：C18、下图采用的是（）画法。（A）简化（B）对称（C）示意（D）省略答案：A19、下面中间的图用的是（）表达方法。（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图答案：B20、下面右图用的是（）表示方法。（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C21、在下图中，选出正确的视图（）。答案：C22在下图中，选出正确的视图。答案：D23在下图中选出正确的剖视图。（）答案：C24、在下图中选出正确的剖视图。（）答案：C25在下图中选出正确的剖视图。（）答案：B26、在下图中选出正确的主视图。（）答案：D27、在下图中选出正确的局部剖视图。（）答案：B28在下图中选出正确的局部剖视图。（）答案：D29、在下图中选出正确的剖视图。（）答案：C30在下图中选出正确的主视图。（）答案：A31在下图中选出正确的断面图。（）答案：C32在下图中选出正确的剖视图。（）答案：B33用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为（C）。A、5㎜B、30㎜C、6㎜D、150㎜34、尺寸应该尽量标注在（D）上。A、主视图B、俯视图C、左视图D、特征视图35圆的直径一般标注在（D）视图上。A、主视图B、俯视图C、左视图D、非圆视图36、根据物体的主视图和俯视图，选择正确的左视图。（）
