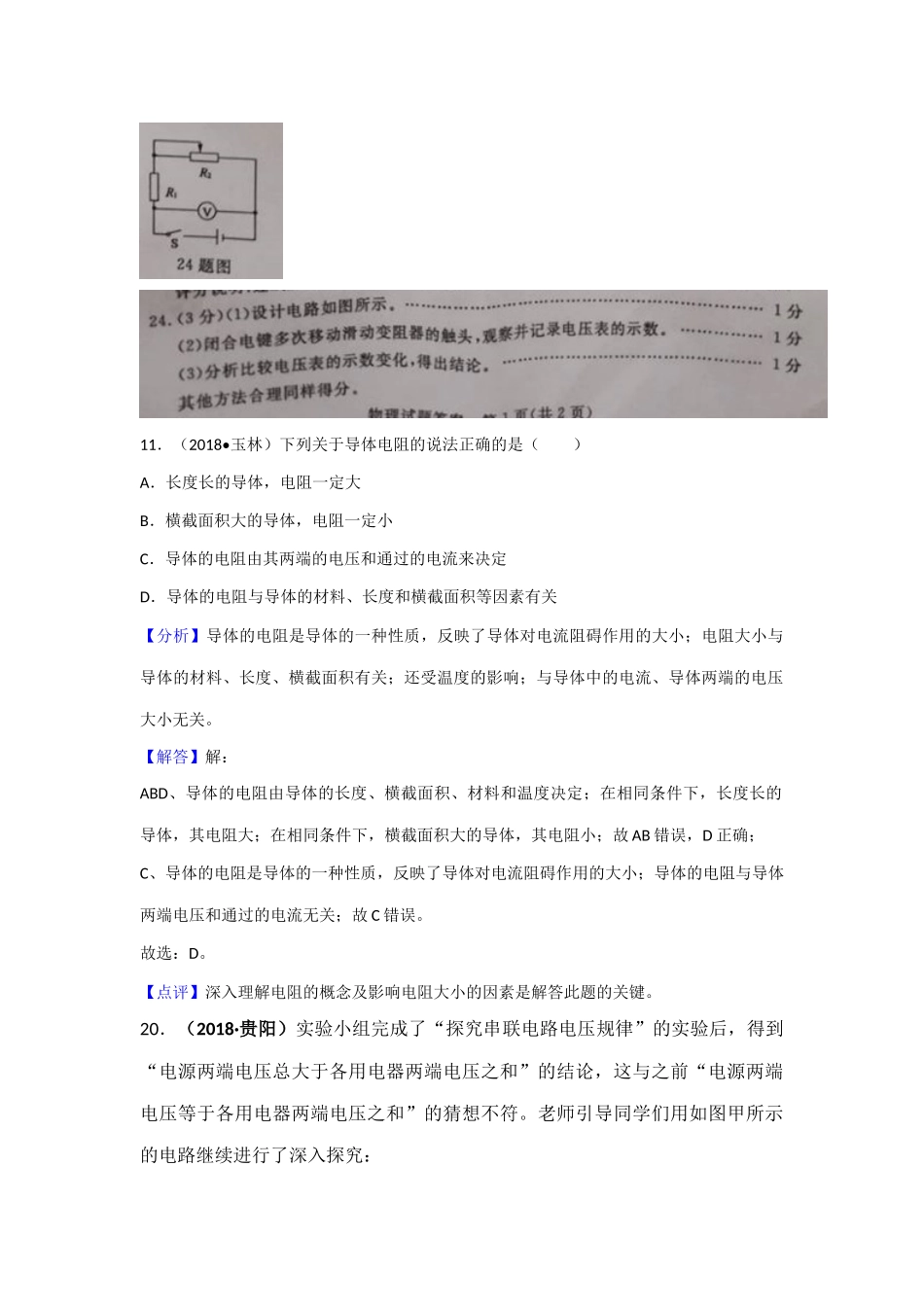

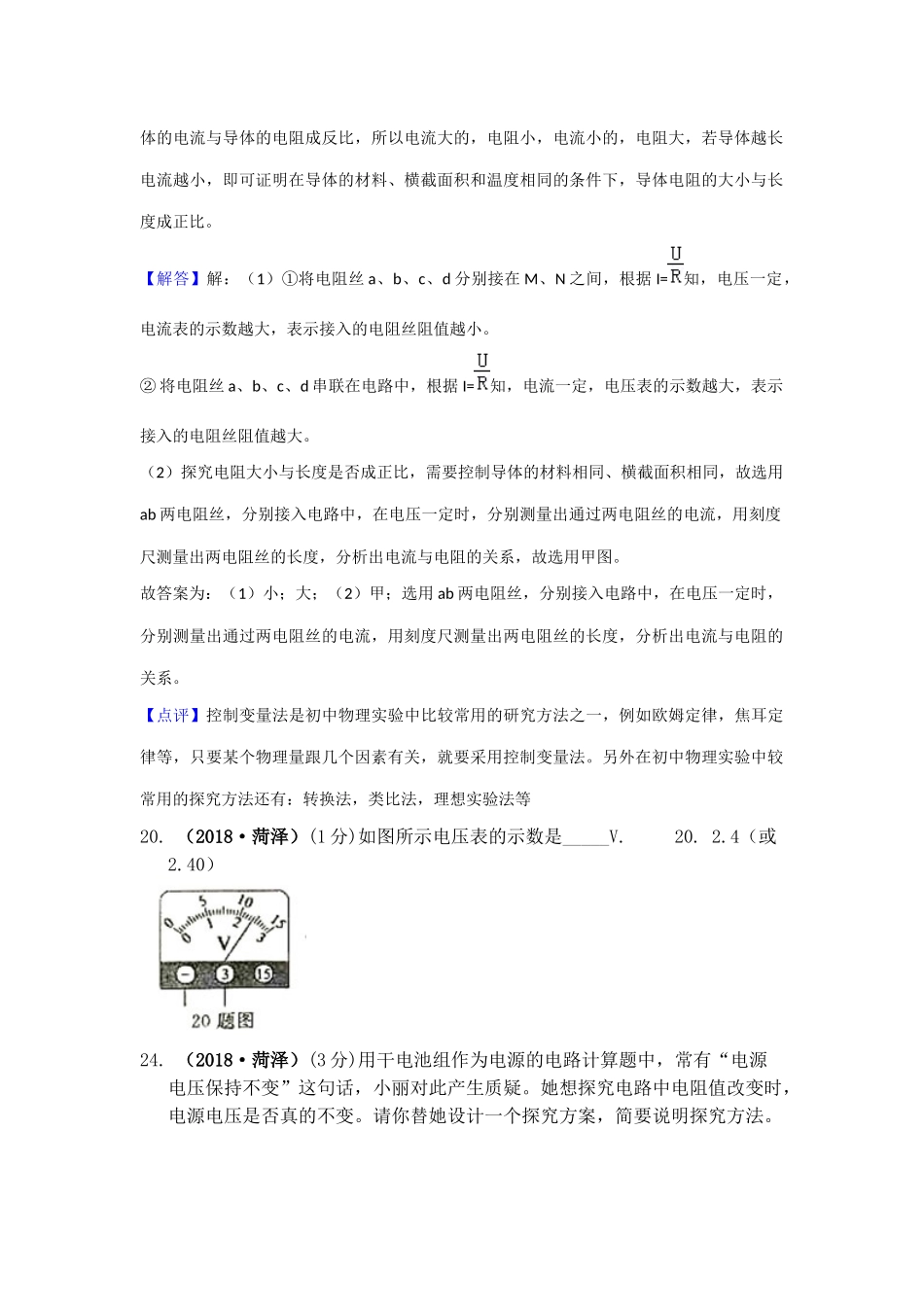

8．（2018·潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）ABCDA。31．（2018•青岛）探究影响电阻大小的囚素：有a、b、c、d四根不同的电阻丝，b、c、d跟a相比，分别只有一个因素不同：b与a长度不同；c与a横截而积不同；d与a材料不同。实验方案有如下两种方案甲乙电路原理①将电阻丝a、b、c、d分别接在M、N之间，测出电路中的电流。电流表的示数越大，表示接入的电阻丝阻值越小。②将电阻丝a、b、c、d串联在电路中，用电压表分别测出它们两端的电压。电压表的示数越大，表示被测的电阻丝阻值越大。（2）增加一把刻度尺，探究电阻大小与长度是否成正比。请选择上述方案中的填甲（“甲”或“乙”），具体做法：选用ab两电阻丝，分别接入电路中，在电压一定时，分别测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系。【分析】（1）串联电路根据欧姆定律通过电流判断电阻的大小；根据并联电路的分压作用通过电压表判断电阻的大小；（2）要研究探究电阻大小与长度是否成正比，需要控制当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，所以电流大的，电阻小，电流小的，电阻大，若导体越长电流越小，即可证明在导体的材料、横截面积和温度相同的条件下，导体电阻的大小与长度成正比。【解答】解：（1）①将电阻丝a、b、c、d分别接在M、N之间，根据I=知，电压一定，电流表的示数越大，表示接入的电阻丝阻值越小。②将电阻丝a、b、c、d串联在电路中，根据I=知，电流一定，电压表的示数越大，表示接入的电阻丝阻值越大。（2）探究电阻大小与长度是否成正比，需要控制导体的材料相同、横截面积相同，故选用ab两电阻丝，分别接入电路中，在电压一定时，分别测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系，故选用甲图。故答案为：（1）小；大；（2）甲；选用ab两电阻丝，分别接入电路中，在电压一定时，分别测量出通过两电阻丝的电流，用刻度尺测量出两电阻丝的长度，分析出电流与电阻的关系。【点评】控制变量法是初中物理实验中比较常用的研究方法之一，例如欧姆定律，焦耳定律等，只要某个物理量跟几个因素有关，就要采用控制变量法。另外在初中物理实验中较常用的探究方法还有：转换法，类比法，理想实验法等20.（2018·菏泽）(1分)如图所示电压表的示数是_____V.20.2.4（或2.40）24.（2018·菏泽）(3分)用干电池组作为电源的电路计算题中，常有“电源电压保持不变”这句话，小丽对此产生质疑。她想探究电路中电阻值改变时，电源电压是否真的不变。请你替她设计一个探究方案，简要说明探究方法。11．（2018•玉林）下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．导体的电阻由其两端的电压和通过的电流来决定D．导体的电阻与导体的材料、长度和横截面积等因素有关【分析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关。【解答】解：ABD、导体的电阻由导体的长度、横截面积、材料和温度决定；在相同条件下，长度长的导体，其电阻大；在相同条件下，横截面积大的导体，其电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻与导体两端电压和通过的电流无关；故C错误。故选：D。【点评】深入理解电阻的概念及影响电阻大小的因素是解答此题的关键。20．（2018·贵阳）实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：（1）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡L1的电压，闭合开关，电压表的示数（如图乙所示）是1.7V。（2）测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符...
