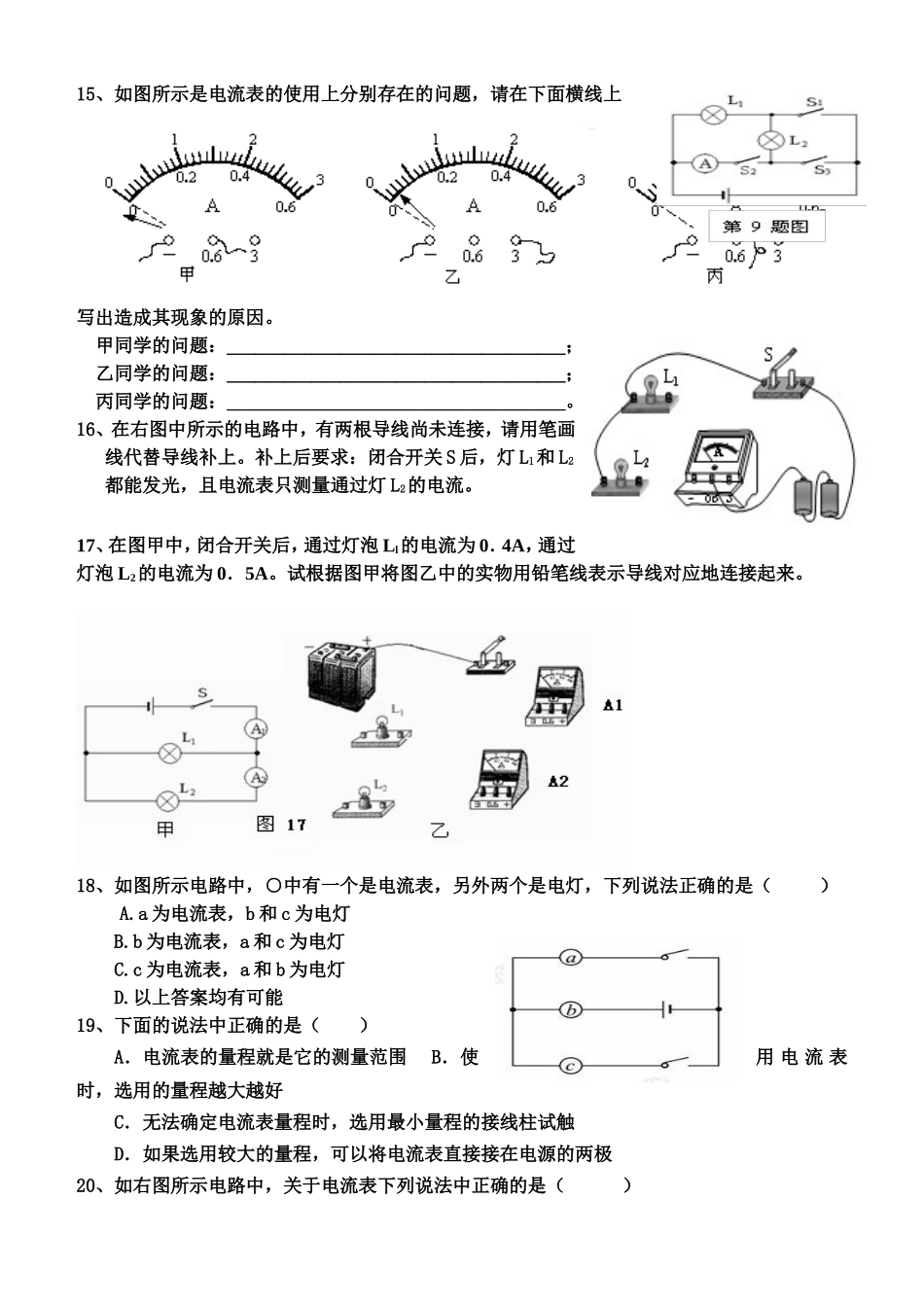

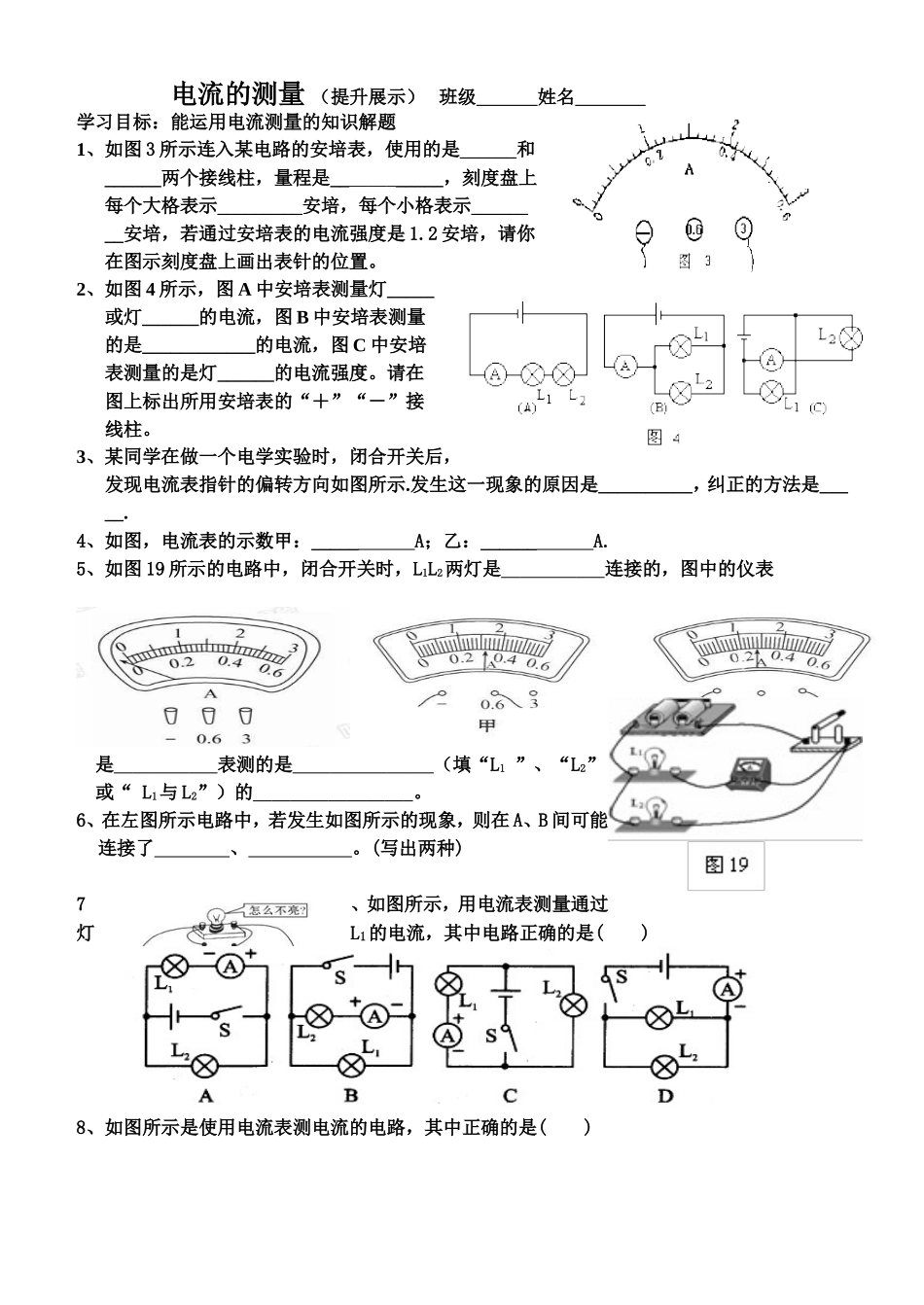

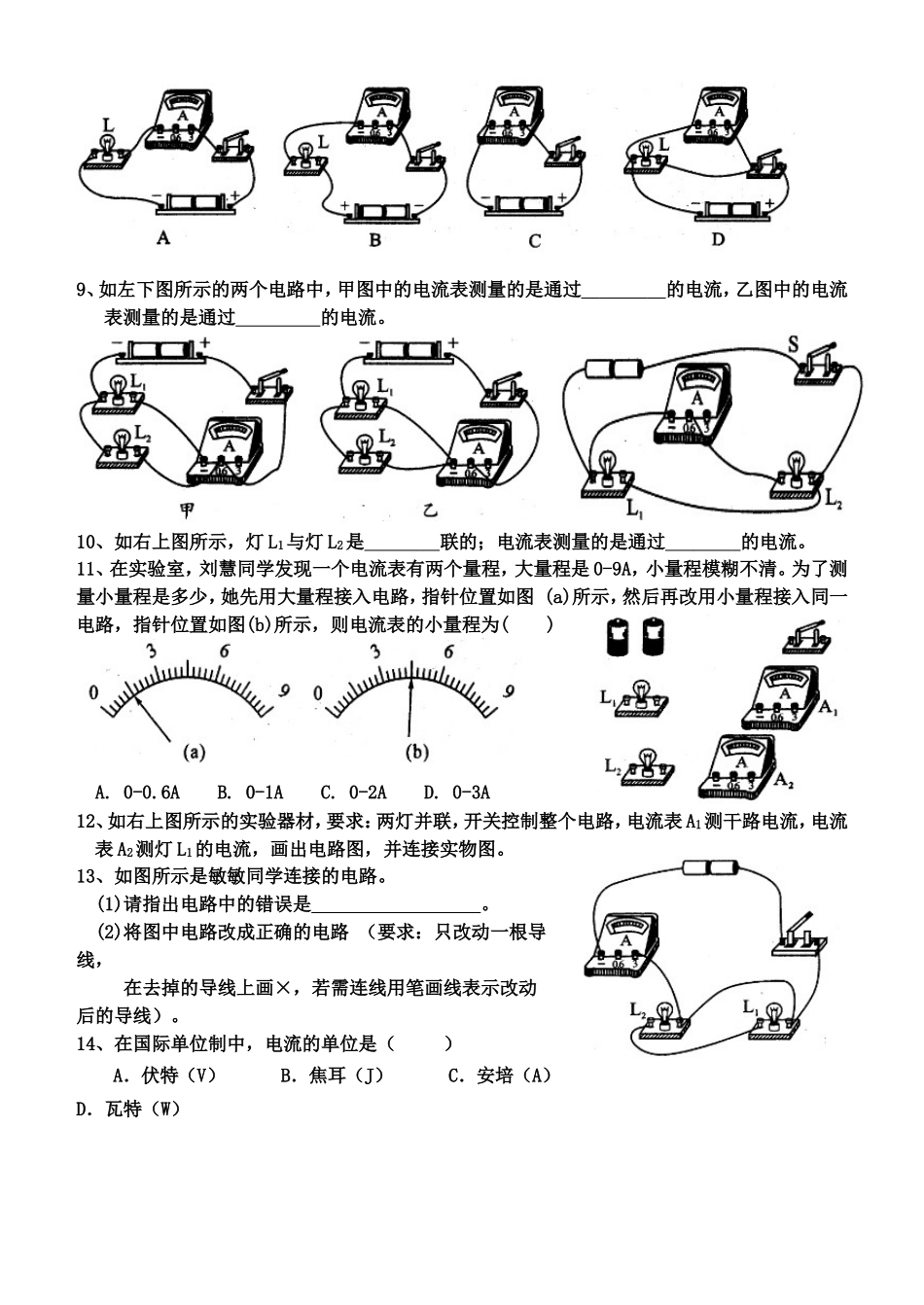

电流的测量（提升展示）班级姓名学习目标：能运用电流测量的知识解题1、如图3所示连入某电路的安培表，使用的是______和______两个接线柱，量程是_______，刻度盘上每个大格表示_________安培，每个小格表示________安培，若通过安培表的电流强度是1.2安培，请你在图示刻度盘上画出表针的位置。2、如图4所示，图A中安培表测量灯_____或灯______的电流，图B中安培表测量的是____________的电流，图C中安培表测量的是灯______的电流强度。请在图上标出所用安培表的“＋”“－”接线柱。3、某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示.发生这一现象的原因是__________，纠正的方法是_____.4、如图，电流表的示数甲：_____A；乙：______A.5、如图19所示的电路中，闭合开关时，L1L2两灯是连接的，图中的仪表是表测的是（填“L1”、“L2”或“L1与L2”）的。6、在左图所示电路中，若发生如图所示的现象，则在A、B间可能连接了、。(写出两种)7、如图所示，用电流表测量通过灯L1的电流，其中电路正确的是()8、如图所示是使用电流表测电流的电路，其中正确的是()9、如左下图所示的两个电路中，甲图中的电流表测量的是通过的电流，乙图中的电流表测量的是通过的电流。10、如右上图所示，灯L1与灯L2是联的；电流表测量的是通过的电流。11、在实验室，刘慧同学发现一个电流表有两个量程，大量程是0-9A，小量程模糊不清。为了测量小量程是多少，她先用大量程接入电路，指针位置如图(a)所示，然后再改用小量程接入同一电路，指针位置如图(b)所示，则电流表的小量程为()A.0-0.6AB.0-1AC.0-2AD.0-3A12、如右上图所示的实验器材，要求：两灯并联，开关控制整个电路，电流表A1测干路电流，电流表A2测灯L1的电流，画出电路图，并连接实物图。13、如图所示是敏敏同学连接的电路。(1)请指出电路中的错误是。(2)将图中电路改成正确的电路（要求：只改动一根导线，在去掉的导线上画×，若需连线用笔画线表示改动后的导线）。14、在国际单位制中，电流的单位是（）A．伏特（V）B．焦耳（J）C．安培（A）D．瓦特（W）15、如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。甲同学的问题：____________________________________；乙同学的问题：____________________________________；丙同学的问题：____________________________________。16、在右图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。17、在图甲中，闭合开关后，通过灯泡Ll的电流为0．4A，通过灯泡L2的电流为0．5A。试根据图甲将图乙中的实物用铅笔线表示导线对应地连接起来。18、如图所示电路中，○中有一个是电流表，另外两个是电灯，下列说法正确的是（）A.a为电流表，b和c为电灯B.b为电流表，a和c为电灯C.c为电流表，a和b为电灯D.以上答案均有可能19、下面的说法中正确的是（）A．电流表的量程就是它的测量范围B．使用电流表时，选用的量程越大越好C．无法确定电流表量程时，选用最小量程的接线柱试触D．如果选用较大的量程，可以将电流表直接接在电源的两极20、如右图所示电路中，关于电流表下列说法中正确的是（）A.当只闭合S1时，灯L1亮，电流表测L2中的电流B.当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中C.当只闭合S1和S2时，灯L2亮，L1不亮，电流表测L2中的电流D.当S1S2S3都闭合时，灯L1、L2全亮，电流表测L2中的电流21、在用电流表测电流的实验中：（1）连接电路时，开关应，电流表应先用量程试触；（2）若某同学连接的电路如图11甲所示，则电流表测的是灯的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电线22、如图所示为一实物电路，请在方框内画出对应的电路图.23、如图是小红同学连接的实物电路。请你在右边的方框内画出相应的电路图。．
