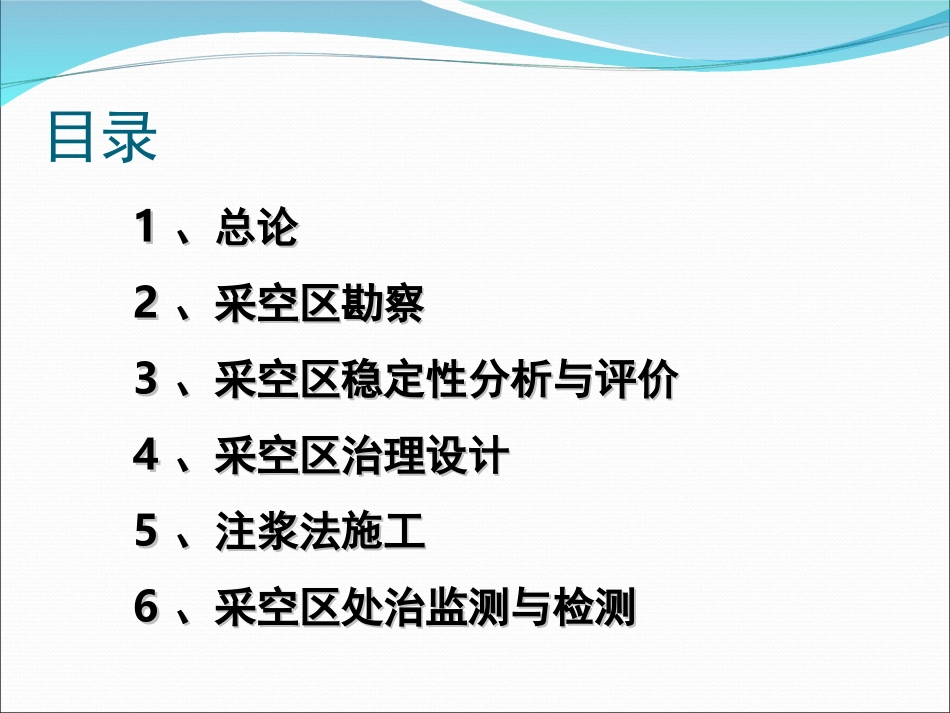

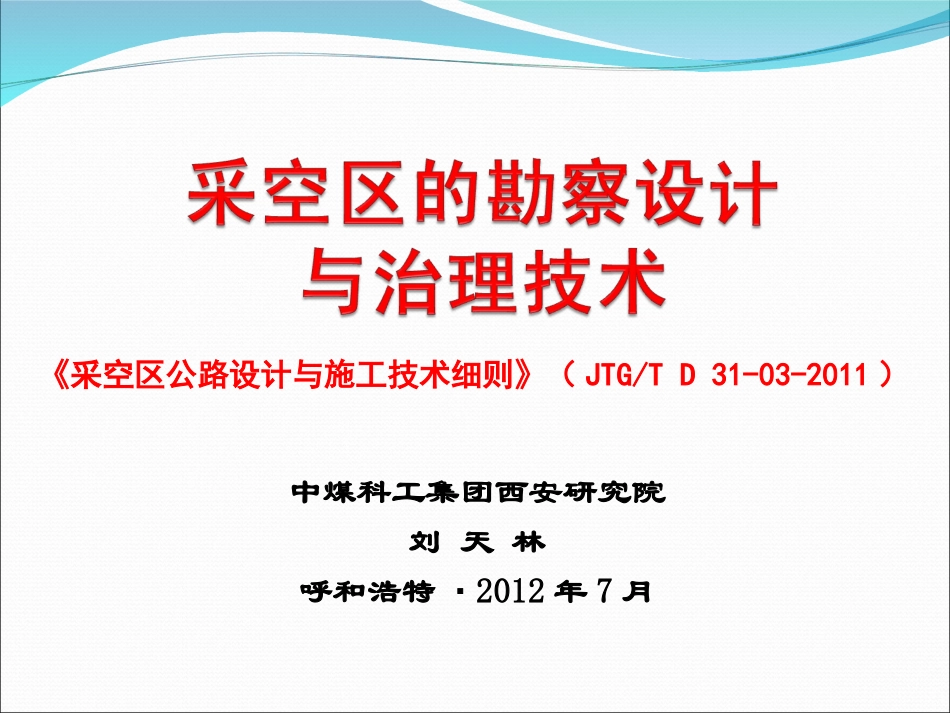

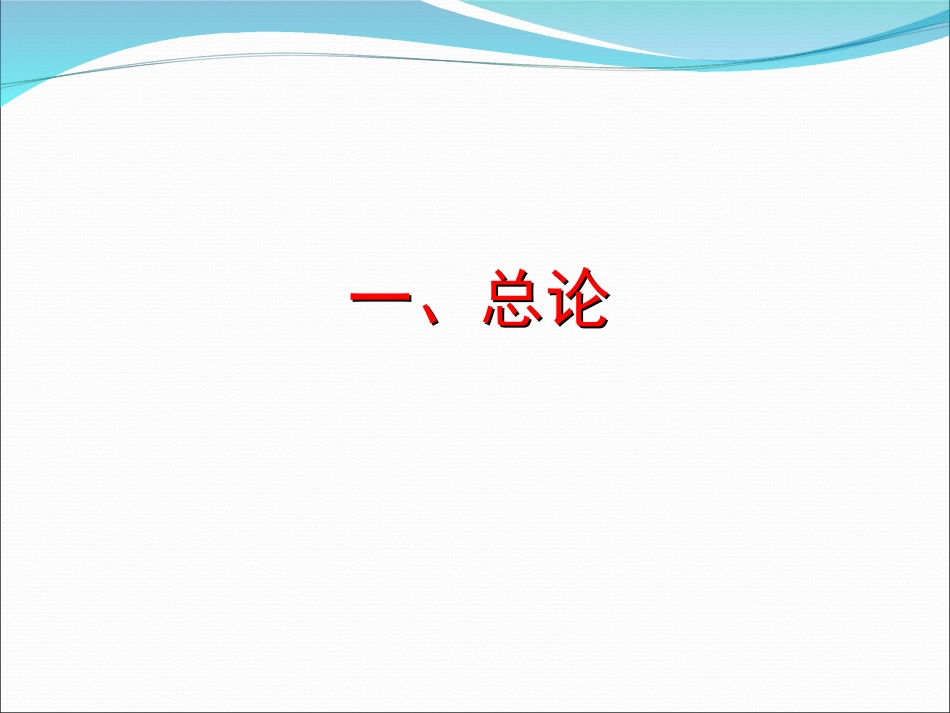

中煤科工集团西安研究院刘天林呼和浩特·2012年7月《采空区公路设计与施工技术细则》（JTG/TD31-03-2011）目录11、总论、总论22、采空区勘察、采空区勘察33、采空区稳定性分析与评价、采空区稳定性分析与评价44、采空区治理设计、采空区治理设计55、注浆法施工、注浆法施工66、采空区处治监测与检测、采空区处治监测与检测一、总论一、总论概念采空区采空区是指地下矿产被采出后留下的是指地下矿产被采出后留下的空洞区，空洞区，按矿产被开采的时间，可分为按矿产被开采的时间，可分为老采空区、现采空区和未来采空区老采空区、现采空区和未来采空区。。矿体被采出后，自顶板岩层向上形成三矿体被采出后，自顶板岩层向上形成三带”带”————垮落带、导水裂隙带和弯曲带。地表沉垮落带、导水裂隙带和弯曲带。地表沉陷，产生连续或非连续变形，由此带来一系列环陷，产生连续或非连续变形，由此带来一系列环境岩土工程问题，如平地积水、道路裂缝、房屋境岩土工程问题，如平地积水、道路裂缝、房屋倒塌、耕地减少、农田减产等，给矿区工程建设倒塌、耕地减少、农田减产等，给矿区工程建设留下很大隐患。留下很大隐患。煤层采空区塌陷垂直“三带”示意采空区采空程度分类及其特征根据采空程度分为A.小型采空区B.大面积采空区小型采空分类表小型采空的地表变形类型及特征地表变形类型为地表塌陷和开裂。小型采空范围狭窄，多呈巷道式，地表不会产生移动盆地，但由于开采深度浅，又任其自由坍落，地面变化剧烈。地表裂缝的分布常与开采工作面方向平行，且随开采工作面的推进而不断向前发展。除极浅的采空外，裂缝一般上宽下窄，无显著位移。大型采空变形和特征大型采空区的变形主要是在地表形成移动盆地。即位于采空区上方，当地下采空后，随之产生地表变形，开始形成凹地，随着采空区不断扩大，凹地不断发展，形成凹陷盆地，此盆地称为移动盆地。根据地表变形值的大小和变形特征，自移动盆地中心向边缘在水平上可分为三个区：1.均匀下沉区：（中间区）即移动盆地的中心平底部分。2.移动区：又称内边缘区或危险变形区，区内变形不均匀，对建筑物破坏作用较大。3.轻微变形区：外边缘区，地表变形值较小，一般对建筑物不起损坏作用，以地表下沉值10mm为标准，来划分其外围边界。从垂直方向上讲，地下矿层大面积采空后，矿层上部失去支撑，平衡条件被破坏，采空区上方岩体随之变形。采空区上方岩体的变形，总的过程是自下而上逐渐发展的漏斗状沉落，其变形情况可分为三个带：①冒落带（崩落带），采空区顶板破碎坍落形成，其厚度一般为采矿厚度的3～4倍。②裂隙带（破裂弯曲带）处于冒落带之上，并产生较大的弯曲和变形，其厚度一般取采矿厚度的12～18倍（从矿层顶板向上的厚度）。③弯曲带（不破裂弯曲带）裂隙带顶面至地面的厚度。上述三个分带适于水平状岩层，根据采空区大小、采矿厚度和开采深度的不同，上述三个带不一定同时存在。二、采空区勘察二、采空区勘察采空区的勘察方法采空区的探测，目前，国内外主要是以资料收集、采矿情况调查、工程钻探、地球物理勘探为主，辅以变形观测、水文试验等。采空区勘察技术方法选择总结以往工作经验，在多种多样的勘察技术中，采矿资料的收集、工程地质调查、采矿调查是采空区勘察工作的基础，已往的采空区勘察忽视这方面工作或对此重视不够，往往使物探和钻探工作陷入盲目状态。应进行详细的工程地质调查、采矿调查，大概确定采空区部位及范围，然后根据测区地形、地质、地球物理条件，结合高速公路勘察工作三个阶段的要求，有目的的选用几种物探方法进行探测；再根据调查及物探结果布设钻孔进行验证；最后综合分析地质、物探和钻探资料，圈定采空区范围、形态，经济准确地查清沿线的采空区分布及赋存状况。采空区勘察范围及深度采空区勘察范围目前，国内采空区勘察工作中确定勘察范围主要以采空区地表移动盆地分布范围为准。采空区勘察深度一般要求至少深入采空区底板若干米，根据工程实践，一般深入采空区底板2米以上。采空区勘察一般流程接受委托资料收集（采矿、以往地质及工程地质、水文地质、地表变形调查、航片等资...
