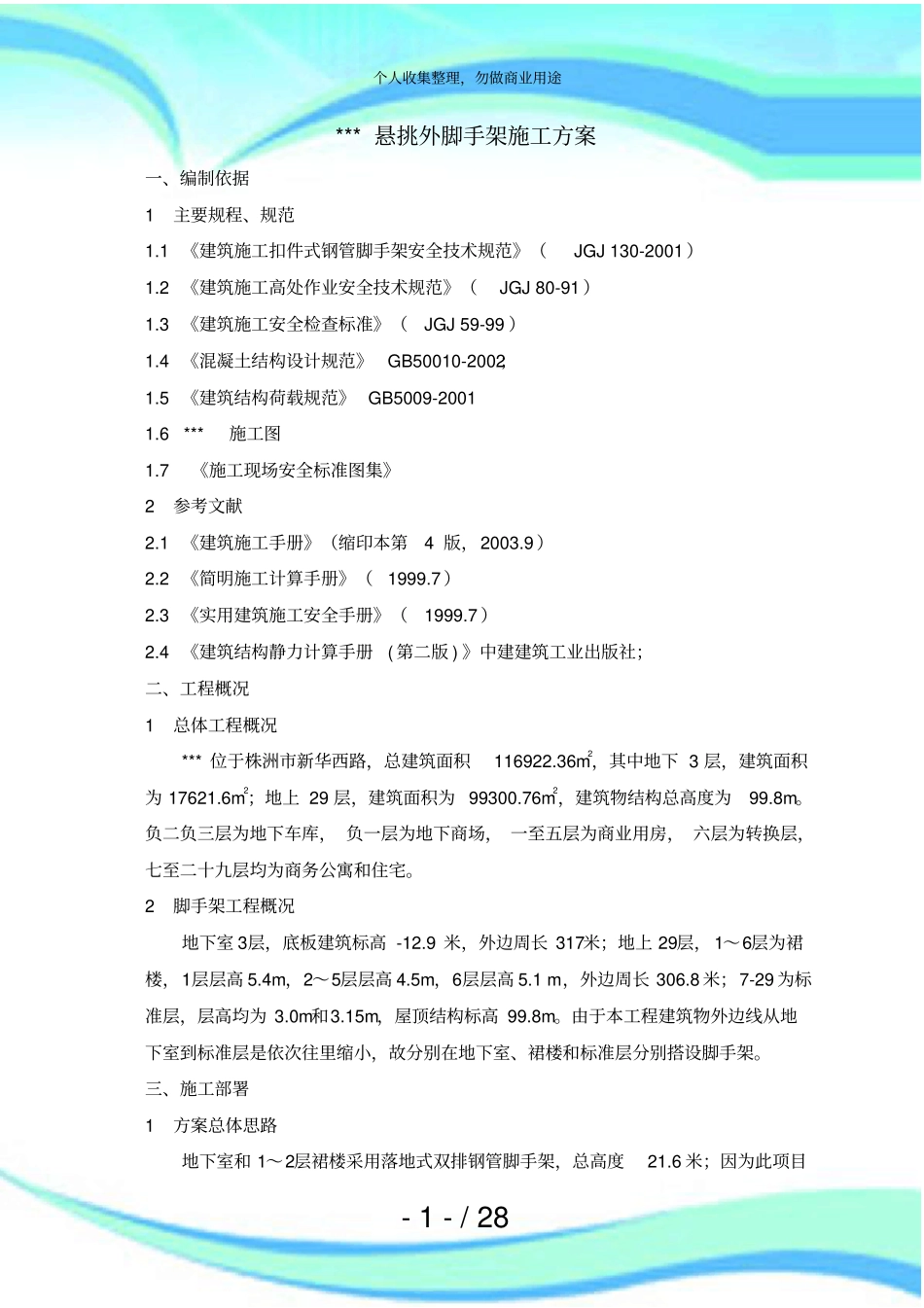

1/28中央商业广场悬挑外架施工实施方案(终极板)2/28————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途-1-/28***悬挑外脚手架施工方案一、编制依据1主要规程、规范1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）1.2《建筑施工高处作业安全技术规范》（JGJ80-91）1.3《建筑施工安全检查标准》（JGJ59-99）1.4《混凝土结构设计规范》GB50010-2002；1.5《建筑结构荷载规范》GB5009-20011.6***施工图1.7《施工现场安全标准图集》2参考文献2.1《建筑施工手册》（缩印本第4版，2003.9）2.2《简明施工计算手册》（1999.7）2.3《实用建筑施工安全手册》（1999.7）2.4《建筑结构静力计算手册(第二版)》中建建筑工业出版社；二、工程概况1总体工程概况***位于株洲市新华西路，总建筑面积116922.36m2，其中地下3层，建筑面积为17621.6m2；地上29层，建筑面积为99300.76m2，建筑物结构总高度为99.8m。负二负三层为地下车库，负一层为地下商场，一至五层为商业用房，六层为转换层，七至二十九层均为商务公寓和住宅。2脚手架工程概况地下室3层，底板建筑标高-12.9米，外边周长317米；地上29层，1～6层为裙楼，1层层高5.4m，2～5层层高4.5m，6层层高5.1m，外边周长306.8米；7-29为标准层，层高均为3.0m和3.15m，屋顶结构标高99.8m。由于本工程建筑物外边线从地下室到标准层是依次往里缩小，故分别在地下室、裙楼和标准层分别搭设脚手架。三、施工部署1方案总体思路地下室和1～2层裙楼采用落地式双排钢管脚手架，总高度21.6米；因为此项目个人收集整理，勿做商业用途-2-/28为商业性项目,应建设方要求加快施工进度,以便裙楼提前使用,再加上建筑物第3层的1轴、L轴线外挑出1.8m，我项目部对3～6层裙楼的外架从第3层楼面开始使用工字钢悬挑架.高度为20.1m。地下室施工完成后，拆除脚手架回填土方至室外地坪。7～29层塔楼采用爬架。2人力、材料部署2.1依据施工进度调配架子工人，架子工班组人数最少30人，搭建速度不能影响现场施工进度。2.2施工完成第四层,待支模架拆除完毕后，拆除落地式脚手架回填土方，将钢管和扣件周转至3～6层裙楼的脚手架的搭设，并在施工过程实际情况增加所需要的材料。3～6层裙楼施工完成后，脚手架待裙楼装修完成后再拆除。2.3严格按照建筑有关规范进行脚手架搭设。四、材料要求1.钢管：外架全部采用φ48×3.5无缝钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）。使用前严格进行钢管筛选，凡严重锈蚀、薄壁、弯曲裂变的插件禁止使用于外架及作其它安全防护架用，且在钢管上严禁打孔。2.扣件：其材质应符合现行国家标准《钢管脚手架扣件》的规定。扣件与钢管的贴合面要接触良好，如发现扣件有裂缝、砂眼、变形、滑丝缺陷的不得使用。3.安全网：采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，6×1.8m的单张网重量在3kg以上，颜色选用绿色，要求阻燃，必须有产品生产许可证和质量合格证及准用证。4.竹架板：刚度好，连接可靠，每块尺寸：长度3000mm，厚度30mm，宽度300mm。5.连墙件采用钢管：其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。6.型钢悬挑梁采用14#工字钢。7.选用6×19钢丝绳，直径φ14。8.钢丝绳拉环采用16螺纹钢制作，并在挑架上一层梁板结构施工中预埋。9.工字钢与楼板支点拉环采用16螺纹钢制作，并在第3层梁板结构施工中预埋。个人收集整理，勿做商业用途-3-/28五、施工工艺1.采用双排悬挑脚手架：挑架从3层楼面开始悬挑搭设至高于7层楼面1.5m，总搭设高度为20.1m。脚手架参数：立杆横距取1.05m，立杆纵距取1.50m，步距取1.80m，内立杆距建筑物结构梁边0.35m，周长306.8m。具体尺寸详见附图2.工字钢：悬挑水平钢梁采用3米和6米的14#工字钢，无挑板处使用3米长的，有挑板处使用6米长的，其建筑物外悬挑段长度分别为1.50米和3.5米，建筑物内锚固段长度分别为1.50米和2.5米。翼板水平，工字钢上焊高150mm的25短钢筋用来固定立杆。工字钢下焊150mm25短钢筋。3．立杆：全...
