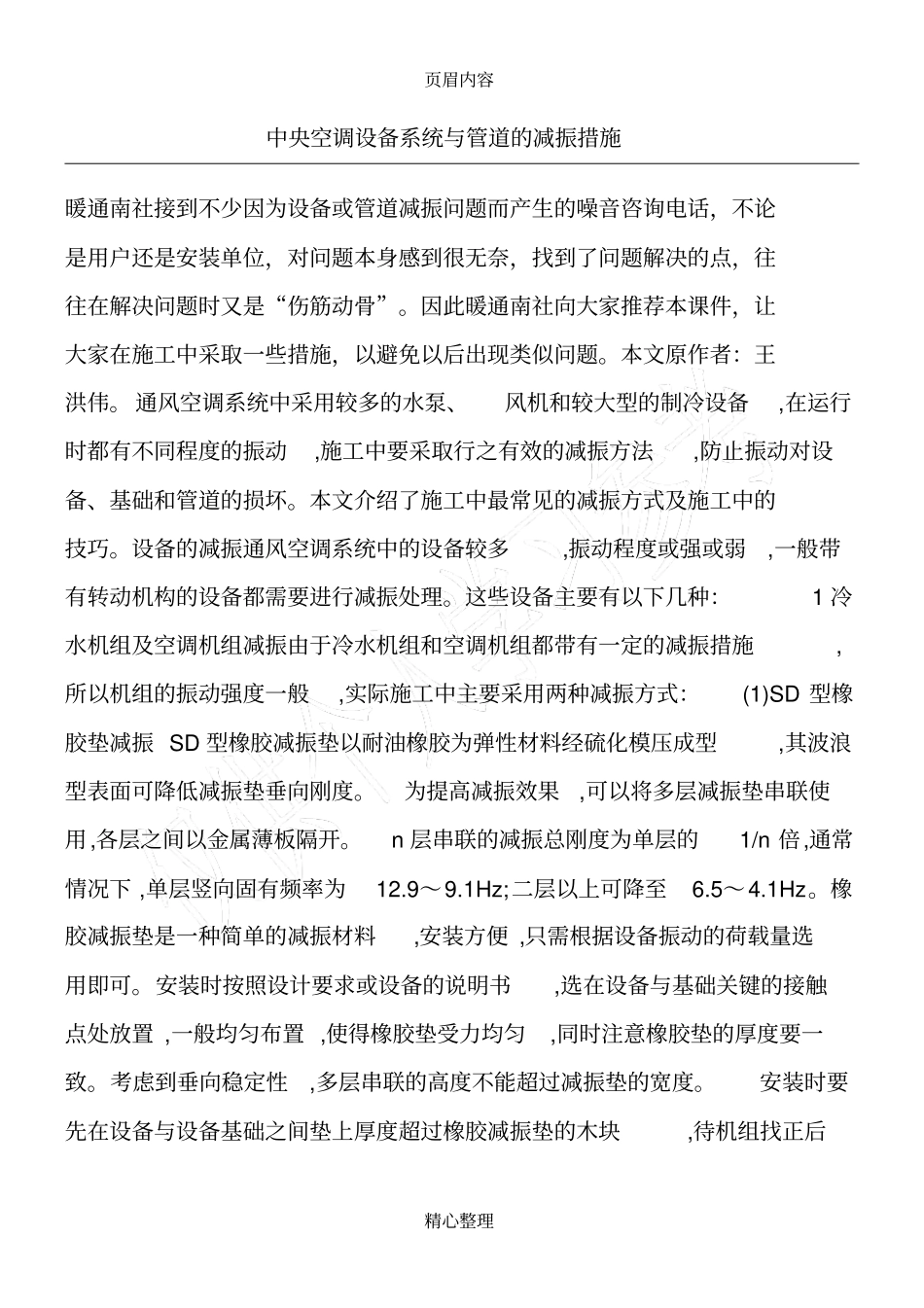

页眉内容精心整理中央空调设备系统与管道的减振措施暖通南社接到不少因为设备或管道减振问题而产生的噪音咨询电话，不论是用户还是安装单位，对问题本身感到很无奈，找到了问题解决的点，往往在解决问题时又是“伤筋动骨”。因此暖通南社向大家推荐本课件，让大家在施工中采取一些措施，以避免以后出现类似问题。本文原作者：王洪伟。通风空调系统中采用较多的水泵、风机和较大型的制冷设备,在运行时都有不同程度的振动,施工中要采取行之有效的减振方法,防止振动对设备、基础和管道的损坏。本文介绍了施工中最常见的减振方式及施工中的技巧。设备的减振通风空调系统中的设备较多,振动程度或强或弱,一般带有转动机构的设备都需要进行减振处理。这些设备主要有以下几种：1冷水机组及空调机组减振由于冷水机组和空调机组都带有一定的减振措施,所以机组的振动强度一般,实际施工中主要采用两种减振方式：(1)SD型橡胶垫减振SD型橡胶减振垫以耐油橡胶为弹性材料经硫化模压成型,其波浪型表面可降低减振垫垂向刚度。为提高减振效果,可以将多层减振垫串联使用,各层之间以金属薄板隔开。n层串联的减振总刚度为单层的1/n倍,通常情况下,单层竖向固有频率为12.9～9.1Hz;二层以上可降至6.5～4.1Hz。橡胶减振垫是一种简单的减振材料,安装方便,只需根据设备振动的荷载量选用即可。安装时按照设计要求或设备的说明书,选在设备与基础关键的接触点处放置,一般均匀布置,使得橡胶垫受力均匀,同时注意橡胶垫的厚度要一致。考虑到垂向稳定性,多层串联的高度不能超过减振垫的宽度。安装时要先在设备与设备基础之间垫上厚度超过橡胶减振垫的木块,待机组找正后页眉内容精心整理再垫上橡胶减振垫,同时卸下木块。如果遇到设备重心偏移,可将中间的减振垫向较重的一方移动,注意保持两侧的减振垫同时移动,对称放置。橡胶减振垫适用于设备与基础接触面为较大平面的设备减振,如图2所示：(2)DZD型低频大载荷阻尼弹簧减振器该种减振器由大直径组合弹簧、阻尼套、上下表面橡胶摩擦减振垫、壳体上下橡胶复合垫等组成。具有固有频率低、减振效率高、载荷大、稳定性好的特点,尤其是对固体传声的隔离有明显的效果,安装也十分方便。可以在-40～110℃的环境下正常工作。在正常工作范围内固有频率为1.8～3.6Hz,阻尼比为0.05～0.065。DZD型低频大载荷阻尼弹簧减振器的受力范围如表1所示。根据机组的重量选用相应型号及数量的减振器均匀布置在机组支架与基础之间,如果机组存在明显的偏重现象,可以根据重量调整减振器的间距与数量,以达到最佳减振效果。该减振器质量问题容易出现在：①减振弹簧罩与底座两部分不同心,出现“歪头”现象,致使安装后减振器受力不平衡,长时间运行可能导致设备从减振器上滑落的后果。②减振器的上下两片橡胶垫脱落或丢失,导致减振器与基础之间的摩擦力较小,随着设备的振动,设备、减振器、设备基础三者相互滑动,也会导致设备滑落。2.水泵减振一般的水泵有较高的转速,振动剧烈,因而水泵的减振是各种设备减振中最典型的。常见的卧式离心式水泵的减振主要有两种方式：(1)采用减振台座加橡胶减振垫的形式,见图5：在该种减振方式中,主要是靠混凝土减振台座较大的质量来减振。减振台座的质量直接关系到减振效果的好坏,所以预制减振台座时要按照设计尺寸进行,同时在预制台座时要预埋吊装钩,以便起吊减振台座,安装完橡胶垫后再将吊装钩去掉。在预制减振台座时要预埋与水泵地脚螺栓相连接的钢板,页眉内容精心整理可以根据水泵样本上的尺寸,确定地脚螺栓间距、螺栓大小和螺栓露出减振台座的高度等。(2)采用DZD型阻尼弹簧减振器,见图6。减振器直接放置于水泵基础与槽钢支架之间,安装时先在槽钢支架下垫木块,不少于4块,高度要大于减振器,待水泵就位、找正等工作完毕后再将减振器放入,同时卸去木块,调整基座水平。如遇到偏重现象,可移动中间的减振器,此时减振器的分布就不能均匀了。无论安装、调整时基座上升和下降均需缓慢进行。与第一种减振相比在该种减振方式中主要靠阻尼弹簧减振器的弹性来减振,由于没有减振台座的较大质量和惯性,水泵自身的振动较使用减振台座减振剧烈,所以在做好水泵自身减振的同时还要做好与水泵...
