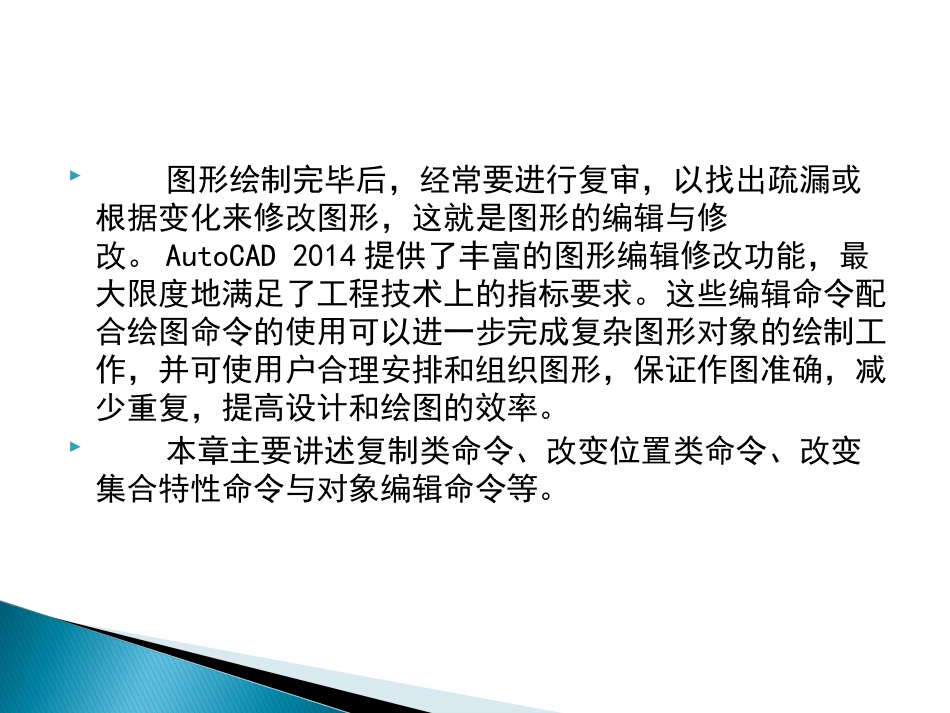

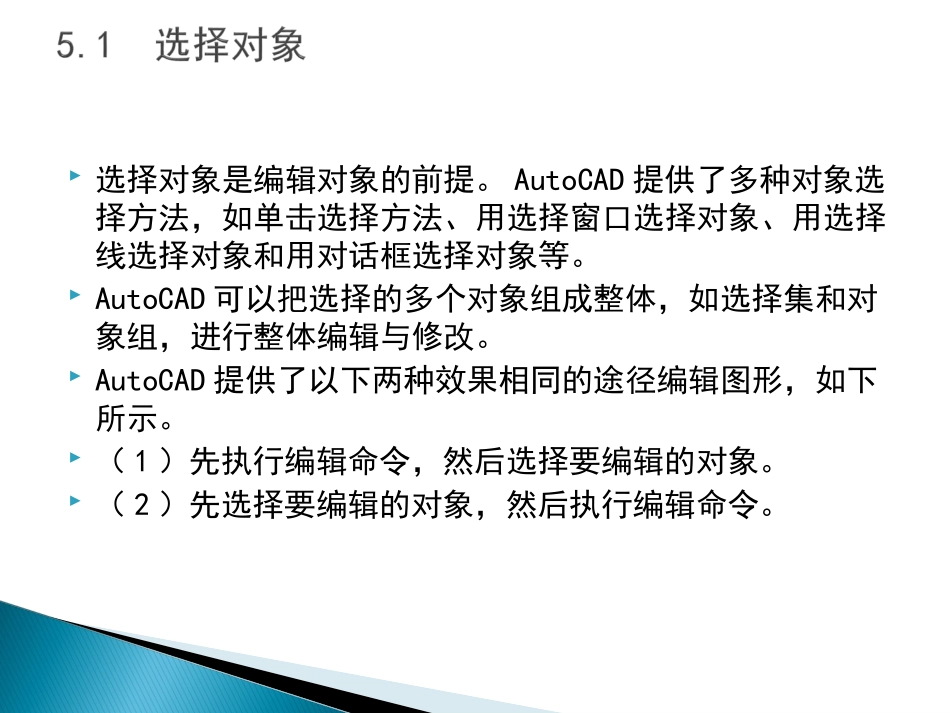

图形绘制完毕后，经常要进行复审，以找出疏漏或根据变化来修改图形，这就是图形的编辑与修改。AutoCAD2014提供了丰富的图形编辑修改功能，最大限度地满足了工程技术上的指标要求。这些编辑命令配合绘图命令的使用可以进一步完成复杂图形对象的绘制工作，并可使用户合理安排和组织图形，保证作图准确，减少重复，提高设计和绘图的效率。本章主要讲述复制类命令、改变位置类命令、改变集合特性命令与对象编辑命令等。选择对象是编辑对象的前提。AutoCAD提供了多种对象选择方法，如单击选择方法、用选择窗口选择对象、用选择线选择对象和用对话框选择对象等。AutoCAD可以把选择的多个对象组成整体，如选择集和对象组，进行整体编辑与修改。AutoCAD提供了以下两种效果相同的途径编辑图形，如下所示。（1）先执行编辑命令，然后选择要编辑的对象。（2）先选择要编辑的对象，然后执行编辑命令。选择集可以仅由一个图形对象构成，也可以是一个复杂的对象组，如位于某一特定层上具有某种特定颜色的一组对象。选择集的构造可以在调用编辑命令之前或之后完成。AutoCAD提供以下几种方法构造选择集。先选择一个编辑命令，然后选择对象，按回车键结束操作。使用SELECT命令。用点取工具选择对象，然后调用编辑命令。定义对象组。无论使用哪种方法，AutoCAD都将提示用户选择对象，并且光标的形状由十字光标变为拾取框。下面结合SELECT命令说明选择对象的方法。SELECT命令可以单独使用，即在命令行键入SELECT后按回车键，也可以在执行其他编辑命令时被自动调用。此时，屏幕会出现如下提示。选择对象：等待用户以某种方式选择对象作为回答。AutoCAD提供多种选择方式，可以键入“？”查看这些选择方式。选择该选项后，出现如下提示。需要点或窗口(W)/上一个(L)/窗交(C)/框选(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/上一个(P)/放弃(U)/自动(AU)/单选(SI)/子对象(SU)/对象(O)选择对象：上面各选项的含义如下。（1）点（2）窗口(W)（3）上一个(L)（4）窗交(C)（5）框（BOX）（6）全部（ALL）（7）栏选（F）（8）圈围(WP)（9）圈交(CP)下部方框为选择框选择后的图形图5-1“窗口”对象选择方式下部虚线框为选择框选择后的图形图5-2“窗交”对象选择方式虚线为选择栏选择后的图形图5-3“栏选”对象选择方式十字线所拉出多边形为选择框选择后的图形图5-4“圈围”对象选择方式十字线所拉出多边形为选择框选择后的图形图5-5“圈交”对象选择方式有时用户需要选择具有某些共同属性的对象来构造选择集，如选择具有相同颜色、线型或线宽的对象。用户可以使用前面介绍的方法选择这些对象，但如果要选择的对象数量较多且分布在较复杂的图形中，会导致很大的工作量。AutoCAD2014提供了QSELECT命令来解决这个问题。调用QSELECT命令后，打开“快速选择”对话框，利用该对话框可以根据用户指定的过滤标准快速创建选择集。“快速选择”对话框如图5-6所示。图5-6“快速选择”对话框1．执行方式命令行：QSELECT菜单：工具→快速选择右键快捷菜单：快速选择，如图5-7所示2．操作格式执行上述命令后，系统打开如图5-6所示的“快速选择”对话框。在该对话框中可以选择符合条件的对象或对象组。图5-7“快速选择”右键菜单删除图5-8中所有直径小于8mm的圆。操作步骤1．打开“快速选择”对话框。2．在“应用到”下拉列表框中选择“整个图形”。3．在“对象类型”下拉列表框中选择“圆”。4．在“特性”列表框中选择“直径”。5．在“运算符”下拉列表框中选择“小于”。6．在“值”输入框中输入8。7．在“如何应用”选项组中选择“排除在新选择集之外”，如图5-9所示。8．单击“确定”按钮，结果如图5-10所示。可以看出几个直径小于8mm的圆没有被选中。图5-8原图图5-9快速选择设置图5-10结果图这一类命令主要用于删除图形的某部分或对已被删除的部分进行恢复，包括删除、恢复、重做和清除等命令。5.2.1删除命令如果所绘制的图形不符合要求或不小心错绘了图形，可以使用删除命令ERASE把它删除。1．...
