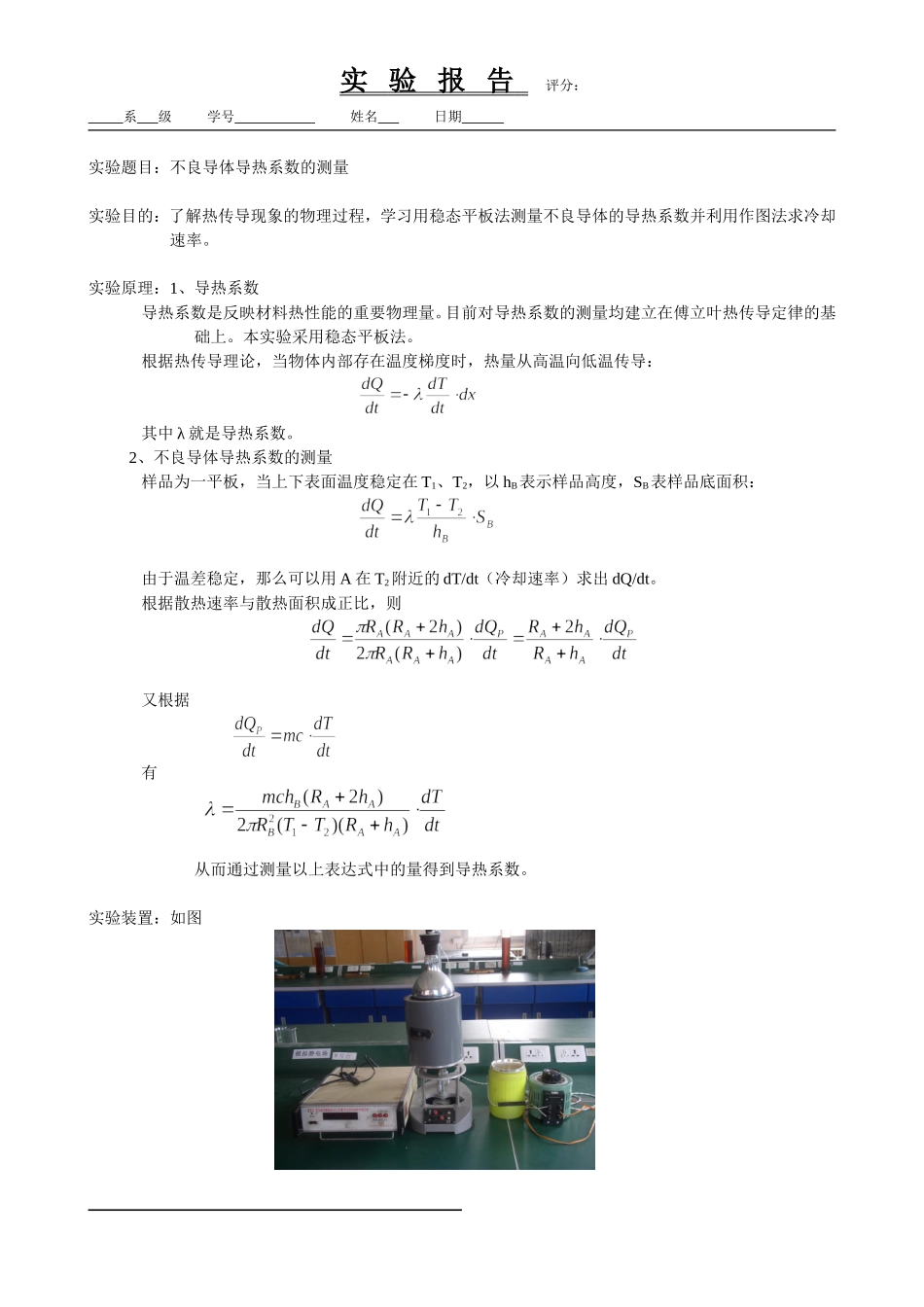

实验报告评分：系级学号姓名日期实验题目：不良导体导热系数的测量实验目的：了解热传导现象的物理过程，学习用稳态平板法测量不良导体的导热系数并利用作图法求冷却速率。实验原理：1、导热系数导热系数是反映材料热性能的重要物理量。目前对导热系数的测量均建立在傅立叶热传导定律的基础上。本实验采用稳态平板法。根据热传导理论，当物体内部存在温度梯度时，热量从高温向低温传导：其中λ就是导热系数。2、不良导体导热系数的测量样品为一平板，当上下表面温度稳定在T1、T2，以hB表示样品高度，SB表样品底面积：由于温差稳定，那么可以用A在T2附近的dT/dt（冷却速率）求出dQ/dt。根据散热速率与散热面积成正比，则又根据有从而通过测量以上表达式中的量得到导热系数。实验装置：如图实验报告评分：系级学号姓名日期实验内容：1、用游标卡尺测量A、B两板的直径、厚度（每个物理量测量3次）；2、正确组装仪器后，打开加热装置，将电压调至250V左右进行加热至一定温度（对应T1电压值大约在3.20-3.40mV）；3、将电压调至125V左右，寻找稳定的温度（电压），使得板上下面的温度（电压）10分钟内的变化不超过0.03mV，记录稳定的两个电压值；4、直接加热A板，使得其温度相对于T2上升10度左右；5、每隔30s记录一个温度（电压）值，取相对T2最近的上下各6个数据正式记录下来；6、整理仪器；数据处理。实验数据：几何尺寸测量：直径（mm）厚度（mm）序号123123A板130.04129.72129.907.026.906.92B板129.42129.44129.528.027.928.00表一：A、B板的几何尺寸测量结果A质量m=806g，比热容c=0.793kJ/kgK。稳定温度（实际是电压值）：T1：3.09mVT2：2.73mVA盘自由散热过程中：123456T（用电压，mV）2.982.932.882.832.782.73789101112T（用电压，mV）2.682.642.592.552.512.47表二：自由散热温度（最接近T2的12个）数据处理：将导热系数的公式变形为A盘直径的平均值B盘直径的平均值A盘厚度的平均值B盘厚度的平均值实验报告评分：系级学号姓名日期利用ORIGIN作图得到dV/dt：图一：A盘散热过程线形拟合图LinearRegressionforData1_B:Y=A+B*XParameterValueError------------------------------------------------------------A2.971280.00413B-0.001562.12215E-5------------------------------------------------------------RSDNP-------------------------------------------------------------0.999070.0076112<0.0001------------------------------------------------------------从中得到dV/dt=1.56×10-3mV/s于是计算有：测量列DA的标准差为实验报告评分：系级学号姓名日期取P=0.68，查表得t因子tP=1.32，那么测量列DA的不确定度的A类评定为仪器（游标卡尺）的最大允差Δ仪=0.02mm，人读数的估计误差可取为Δ估=0.02mm（一格），于是有游标卡尺为均匀分布，取P=0.68，故DA的不确定度的B类评定为于是合成不确定度类似可以计算得（P均为0.68）：U（DB）=0.04mm，U（hA）=0.05mm，U（hB）=0.04mm。对于电压V的测量，由于在10min内允许0.03mV的波动，那么就认为U（V1）=U（V2）=0.03mV/3=0.01mV（均匀分布）。根据ORIGIN作图结果有U（dV/dt）=2.12×10-5mV/s。由计算公式以及不确定度的传递规律，有整理后就得到（P=0.95）于是最终结果表示成误差来源的具体分析见思考题。实验小结：1、本实验原理比较简单，但是操作过程和数据处理比较复杂；2、实验操作中应该注意用电安全，注意线路连接的准确性和稳定性（插口是不是接触良好），同时在使用热源时也要防止烫伤；3、实验过程中比较关键的步骤是寻找温度（电压）的稳定值点，也就是达到热平衡的点，寻找过程中实验报告评分：系级学号姓名日期应注意观察T1、T2的变化情况，根据变化情况适当增大或者减小热源的供热（改变电压）；4、在数据处理中，对dV/dt的误差的分析很关键，但是我不知道怎么分析，暂且利用ORIGIN中给出的ERROR作为不确定度的A类评定，且认为B类评定相对于A类评定可以忽略，但从表达式和测量值的根本出发，比较合理的方式应该是利用回归分析，得到相关系数（不知道ORIGIN中给出的R是不是就是相关系数？）求解斜率（也就是dV/...
