安全警示标识大全(蓝色、绿色)VIP免费

安全警示标识大全(蓝色、绿色)_第1页
1/18

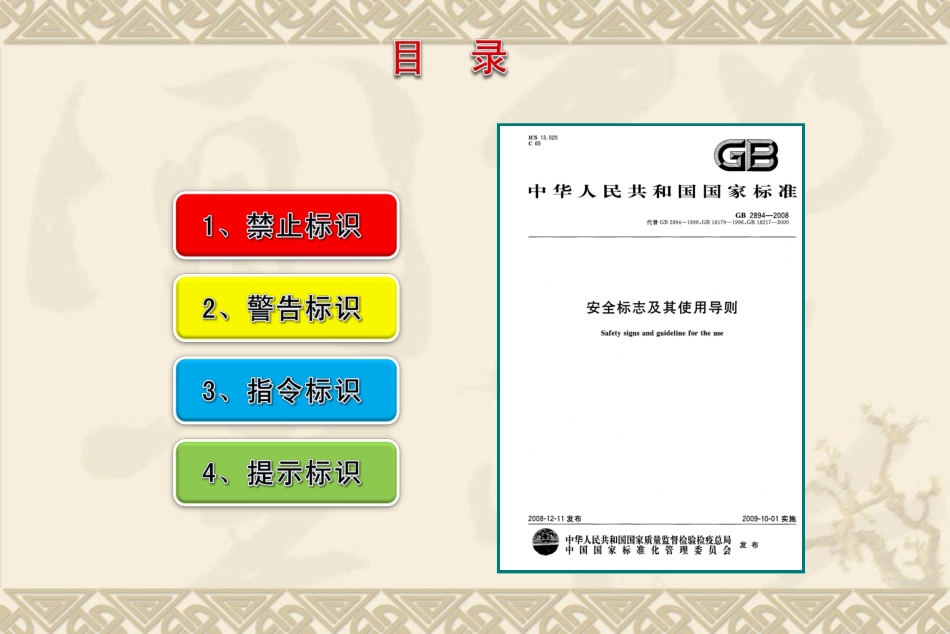

安全警示标识大全(蓝色、绿色)_第2页
2/18

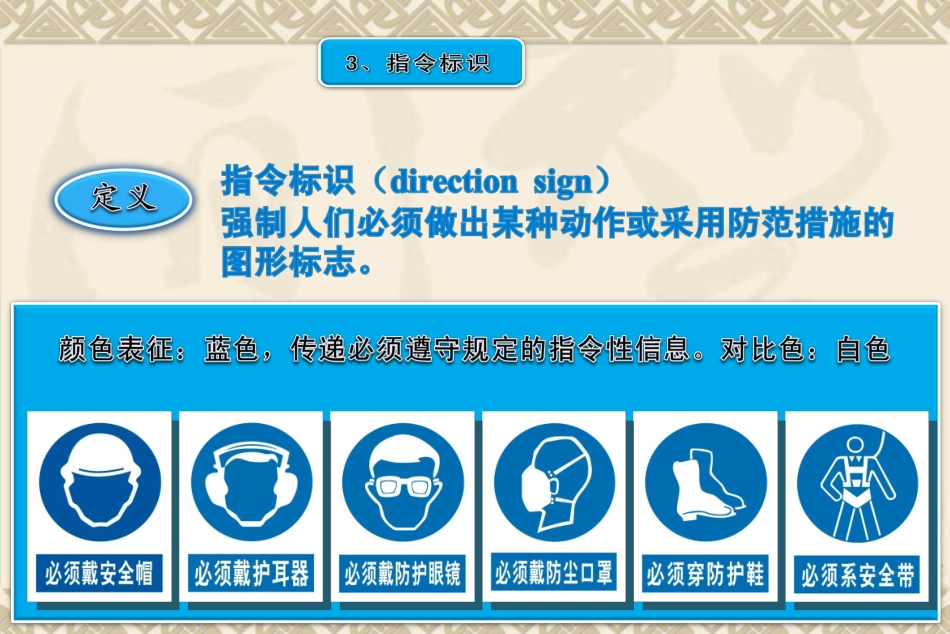

安全警示标识大全(蓝色、绿色)_第3页
3/18
型号观察距离L圆形标志的外径三角形标志的外边长正方形标志的边长10<L≤2.50.0700.0880.06322.5<L≤4.00.1100.1420.10034.0<L≤6.30.1750.2200.16046.3<L≤10.00.2800.3500.250510.0<L≤16.00.4500.5600.400616.0<L≤25.00.7000.8800.630725.0<L≤40.01.1101.4001.000注:允许有3%的误差。安全标志牌的尺寸单位:米1、文字辅助标志写在标志的下方,可以和标志连在一起,也可以分开。2、禁止标志、指令标志为白色字;警告标志为黑色字。3、禁止标志、指令标志衬底色为标志的颜色,警告标志衬底色为白色。4、文字字体均为黑体字。5、安全标志牌要有衬边。除警告标志边框用黄色勾边外,其余全部用白色将边框勾一窄边,即为安全标志的衬边,衬边宽度为标志边长或直径的0.025倍。横写时:1、文字辅助标志写在标志杆的上部。2、禁止标志、警告标志、指令标志、提示标志均为白色衬底,黑色字。3、标志杆下部色带的颜色应和标志的颜色相一致,文字字体均为黑体字。4、安全标志牌要有衬边。除警告标志边框用黄色勾边外,其余全部用白色将边框勾一窄边,即为安全标志的衬边,衬边宽度为标志边长或直径的0.025倍。禁止通行当心坑洞必须带安全帽可动火区竖写时:编号标志名称说明2.1紧急出口指示在发生火灾等紧急情况下,可使用的一切出口。在远离紧急出口的地方,应与编号5.1标志联用,以指示到达出口的方向2.2滑动开门指示装有滑动门的紧急出口。箭头指示该门的开启方向2.3推开本标志置于门上,指示门的开启方向2.4拉开本标志置于门上,指示门的开启方向2.5击碎板面指示:a.必须击碎玻璃板才能拿到钥匙或拿到开门工具。b.必须击开板面才能制造一个出口2.6禁止阻塞表示阻塞(疏散途径或通向灭火设备的道路等)会导致危险2.7禁止锁闭表示紧急出口、房门等禁止锁闭编号标志名称说明3.1灭火设备指示灭火设备集中存放的位置3.2灭火器指示灭火器存放的位置3.3消防水带指示消防水带、软管卷盘或消火栓箱的位置3.4地下消火栓指示地下消火栓的位置3.5地上消火栓指示地上消火栓的位置3.6消防水泵接合器指示消防水泵接合器的位置3.7消防梯指示消防梯的位置编号标志名称说明5.1疏散通道方向与编号2.1标志联用,指示到紧急出口的方向。该标志亦可制成长方形5.2灭火设备或报警装置的方向与编号1类和编号3类中的标志联用,指示灭火设备或报警装置的位置方向。该标志亦可制成长方形型号观察距离D正方形标志的边长a长方形标志的短边a圆环标志的内径d1三角形标志的内边a10
