CAD详细教程从入门到精通(2016)VIP免费

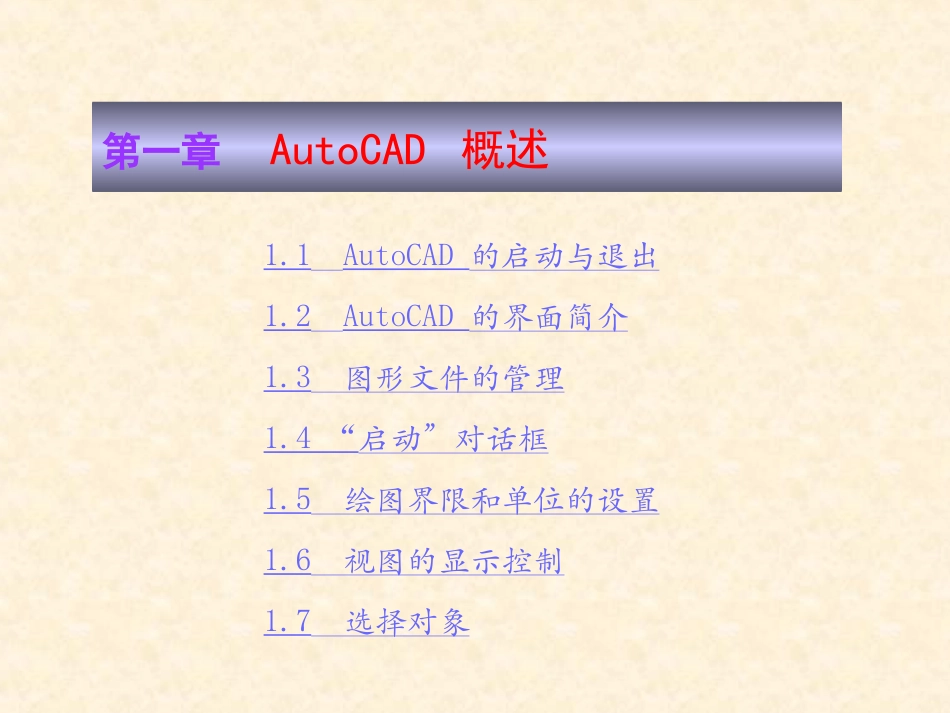

2016最新编辑CAD详细教程从入门到精通第一章AutoCAD概述1.1AutoCAD的启动与退出1.2AutoCAD的界面简介1.3图形文件的管理1.4“启动”对话框1.5绘图界限和单位的设置1.6视图的显示控制1.7选择对象1.1.1AutoCAD2006的启动1.通过桌面快捷方式双击桌面上的AutoCAD2006快捷方式图标2.通过【开始】菜单任务栏中选择【开始】菜单，单击【所有程序】|【Autodesk】|【AutoCAD2006-SimplifiedChinese】中的AutoCAD20061.1.2AutoCAD2006的退出1.单击标题栏右边的按钮。2.单击菜栏中的【文件】|【退出】命令。3.按Alt+F4组合键。4.在命令行中输入QUIT或EXIT命令后敲击回车键。注意：如果退出之前图形未保存，则出现如图对话框。【是】:保存文件后退出；【否】:不保存文件；【取消】:取消执行的命令，返回原工作界面。包括标题栏、下拉菜单栏、工具栏、绘图区、命令行窗口和状态栏等。1.2AutoCAD的界面简介1．标题栏显示当前正在运行的程序名及当前打开的文件名。右侧为：最小化按钮、最大化按钮、关闭应用程序按钮。2．下拉菜单栏包括11个主菜单，“Ctrl+?”键盘快捷键，执行相应命令子菜单中“…”：将弹出一个相应的对话框；黑色小三角：能够打开级联菜单；3.工具栏命令形象直观地以图标的形式表示，光标在图标上稍停，则显示相应的工具提示，状态栏中，显示对应的命令名。右下角带有小黑三角形的按钮：具有下拉的图标工具栏4．绘图区屏幕中间的整个黑色区域，也称为工作区域。可以按照图形的实际尺寸在绘图区内绘制各种图形。1.单击单栏中的【工具】|【选项】。2.选择【显示】|【颜色】按钮。3.默认为【模型空间背景】，在下拉列表中选择颜色。4.展开的列表中选择【白色】。5.单击【应用并关闭】按钮。6.单击【确定】按钮，绘图窗口的颜色改为白色。绘图区可以改变成其他的颜色5．命令行窗口是输入命令名和显示命令提示的区域，反馈各种信息，应时刻关注在命令行窗口中出现的信息。6．状态栏位于最底部，当按钮处于凹下状态时，表示该按钮处于打开状态，再次单击该按钮，可关闭相应按钮。1.3图形文件的管理1．菜栏中的【文件】|【新建】命令。2．【标准】工具栏中的新建命令按钮。3．在命令行中输入NEW。1.4.11.4.1新建文件新建文件说明：【创建新图形】对话框与【启动】对话框基本相似。创建新图形方式：【从草图开始】、【使用样板】、【使用向导】1.3.2打开文件1．菜单栏中的【文件】|【打开】命令。2．【标准】工具栏中的打开命令按钮。3．在命令行中输入OPEN。执行该命令后，将弹出【选择文件】对话框。如果在文件列表中同时选择多个文件，单击【打开】按钮，可以同时打开多个图形文件。“选择文件”对话框1.3.3存储文件1．菜单栏中的【文件】|【保存】命令。2．【标准】工具栏中的保存命令按钮。3．在命令行中输入SAVE。文件已命名：则自动保存；文件未命名：第一次进行保存，弹出【图形另存为】对话框。可选择保存目录，选择文件的类型和版本格式，输入文件名，单击【保存】。“图形另存为”对话框1.4.1“启动”对话框的显示设置是否显示【启动】对话框的方法：（1）单击下拉菜单栏中的【工具】|【选项】|【系统】。（2）在【启动】下拉列表中设置启动对话框的显示与否。“选项”对话框1.4.2“启动”对话框的设置【启动】对话框可以按需要进行初始绘图环境的设置。四个选项卡，供了4种开始绘图的方式：【【打开图形打开图形】】【【从草图开始从草图开始】】【【使用样板使用样板】】【【使用向导使用向导】】【打开图形】选项卡【选择文件】：从最近使用过的图形文件列表中选择文件；也可单击【浏览】按钮，打开未列出的图形文件；【从草图开始】选项卡选择“英制”或“公制”测量单位。我国实行“公制”的测量制式。【使用样板】选项卡样板图文件为.dwt文件。用户可以选择已有的样板文件；也可以根据需要创建自己的样板文件；【使用向导】选项卡【高级设置】和【快速设置】两种向导方式1)【高级设置】步骤1【单位】：选择绘图单位及精度1)【高级设置】步骤2【角度】：设置角度的测量单位及精度。1)【高级设置】步骤3【角度测量】：用于设置零角度的方向。1)【高级设置】步骤4【角度方...
