CA6140车床加工工艺说明书VIP免费

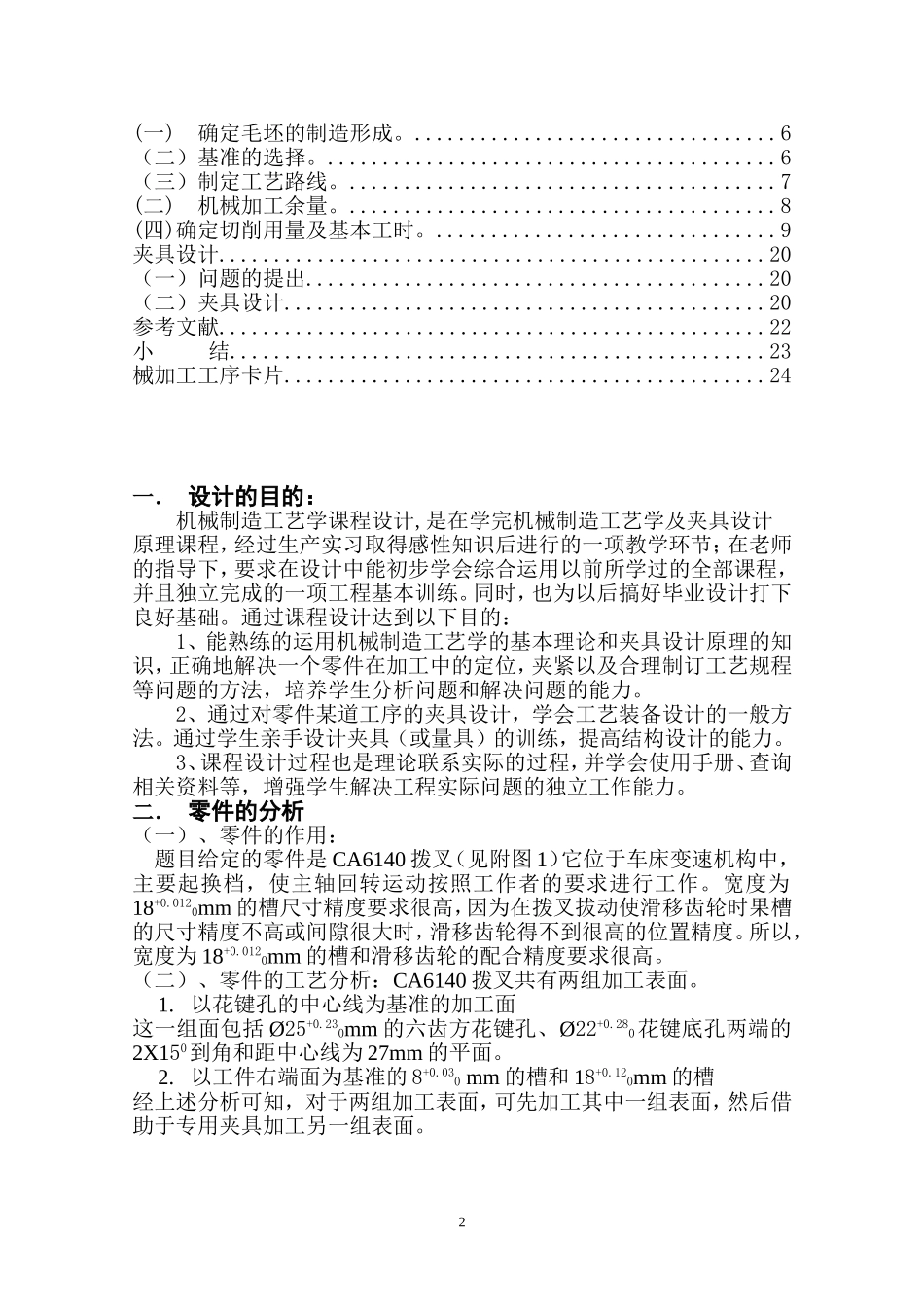

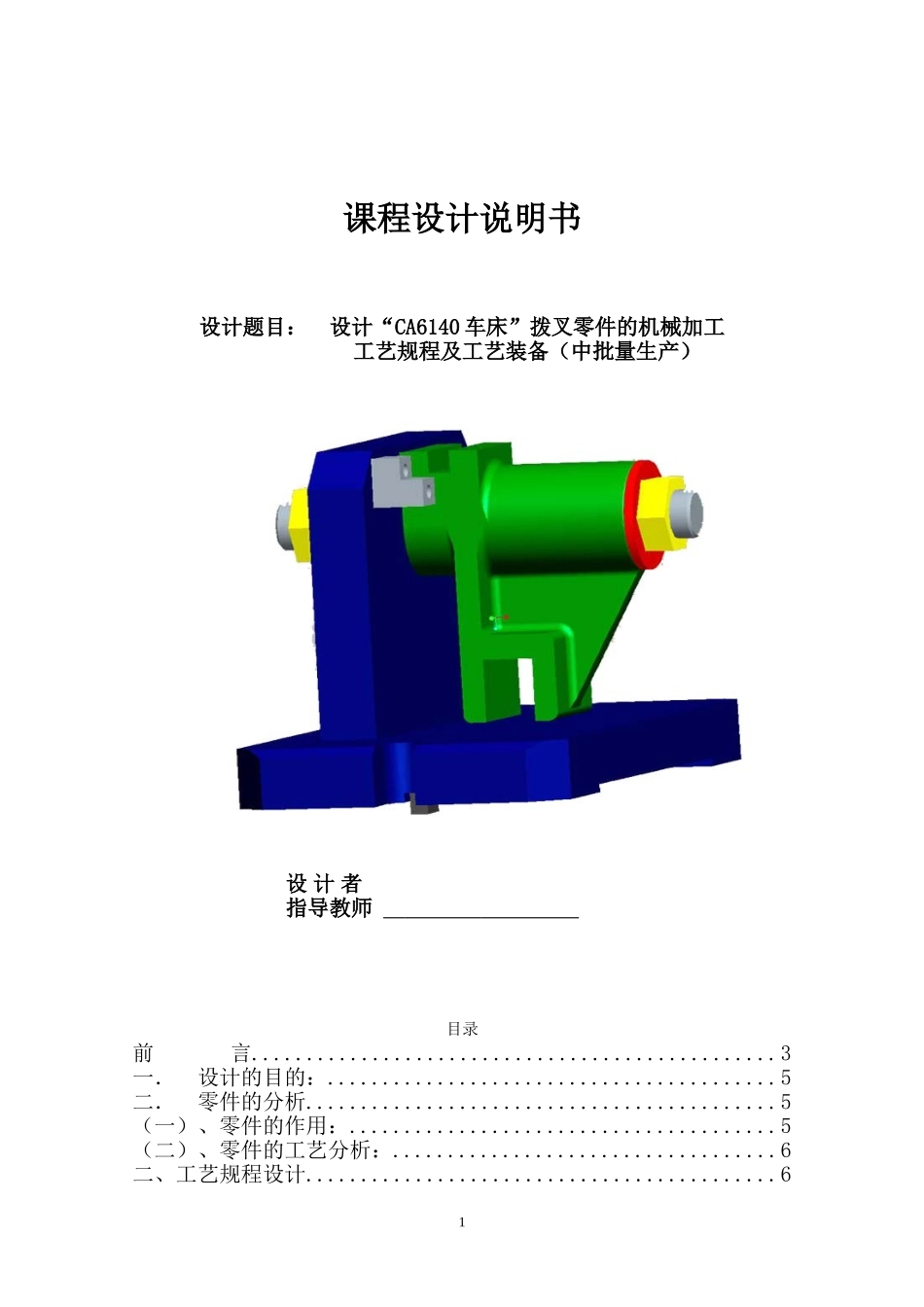

课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者指导教师目录前言................................................3一．设计的目的：.........................................5二．零件的分析...........................................5（一）、零件的作用：.......................................5（二）、零件的工艺分析：...................................6二、工艺规程设计...........................................61(一)确定毛坯的制造形成。.................................6（二）基准的选择。.........................................6（三）制定工艺路线。.......................................7(二)机械加工余量。.......................................8(四)确定切削用量及基本工时。...............................9夹具设计..................................................20（一）问题的提出..........................................20（二）夹具设计............................................20参考文献..................................................22小结.................................................23械加工工序卡片............................................24一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。（二）、零件的工艺分析：CA6140拨叉共有两组加工表面。1.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.230mm的六齿方花键孔、Ø22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。2.以工件右端面为基准的8+0.030mm的槽和18+0.120mm的槽经上述分析可知，对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。2二、工艺规程设计(一)确定毛坯的制造形成。零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。毛坯零件图如下图：（二）基准的选择。1.粗基准的选择：因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。2.精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。（三）制定工艺路线。方案一工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。2.粗、精铣削B面。3.铣削8+0.030mm的槽。4.铣削18+0.0120mm的槽。5.拉花键。方案二工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。以Ф40mm圆柱面为粗基准。选用C3163-1转塔式六角车床及三爪卡盘夹具。2.拉花键。以A面为基准，3.铣削槽B面。以花键的中心线及A面为基准。选用X62W卧式铣床加专用...
